Cet assistant de charge permet d'importer les forces de réaction des appuis nodaux d'un autre modèle et de les appliquer comme charges. De cette manière, les modèles peuvent être couplés numériquement en tant que statiques de position. Les modèles liés sont gérés dans l'onglet Modèles Dépendants des informations de base du modèle.
Modèle
Dans l'onglet Modèle, vous spécifiez le modèle dont les réactions d'appuis doivent être importées. Ce "modèle source" est nommé 'Modèle Connecté' dans l'assistant de charge. Il est important de considérer ce qui suit :
- Le modèle actuel et le modèle connecté doivent se trouver dans le même projet .
- Les deux modèles doivent avoir des IDs de modèle différents (voir chapitre paramètres du modèle ).
- Il n'est pas nécessaire d'ouvrir le modèle connecté.
- Le modèle connecté doit être enregistré avec des résultats. Dans le cas contraire, les réactions d'appuis ne peuvent pas être importées.

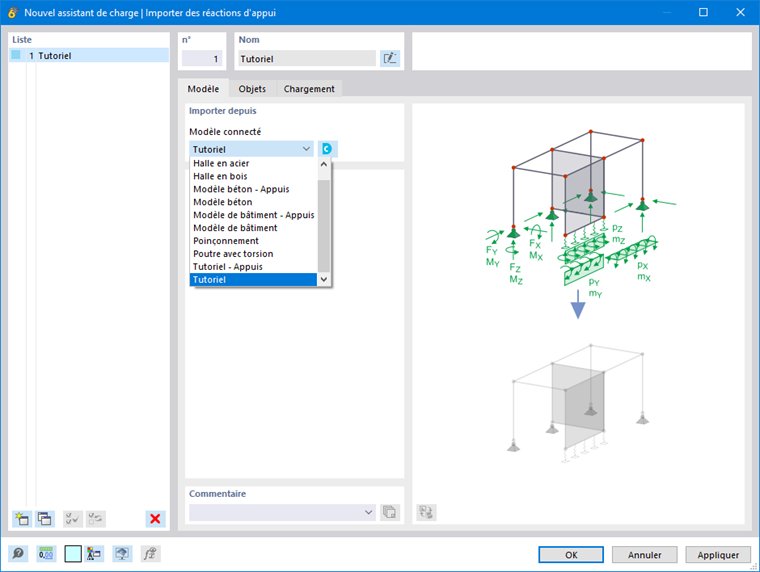

Sélectionnez dans la liste 'Modèle Connecté' le "modèle source" (voir image Nouvel assistant de charge | Importer les réactions d'appuis). Vous pouvez également faire cette sélection dans le Centre Dlubal en utilisant le bouton
.
Objets

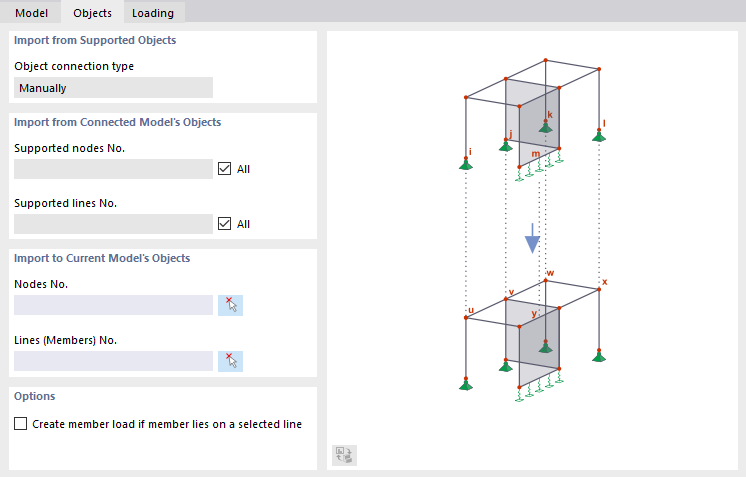

Dans l'onglet Objets, vous affectez les réactions d'appuis du modèle connecté aux nœuds du modèle actuel.
Importer des objets supportés
Dans l'état actuel du développement (août 2023), seul le type de connexion d'objets manuel est disponible. Les objets doivent être définis par l'utilisateur.
Importer des objets du modèle connecté
Par défaut, tous les nœuds du modèle connecté comportant des réactions d'appuis sont inclus pour l'importation. Si vous souhaitez prendre en compte uniquement certains nœuds, désactivez la case 'Tous'. Vous pouvez ensuite spécifier les numéros des nœuds supportés pour le modèle source.
Importer dans les objets du modèle actuel
Indiquez les numéros des nœuds auxquels les réactions du modèle connecté doivent être appliquées comme charges. Avec le bouton
, vous pouvez également sélectionner les objets dans la fenêtre de travail.
Charge
L'onglet Charge gère l'attribution des charges dans les cas de charges du modèle connecté et du modèle actuel.
Catégories
Le 'Type de Connexion de Charge' détermine comment les cas de charges entre les deux modèles sont liés. La liste contient deux entrées :
- Manuel : Vous pouvez définir dans la section 'Charge Connectée' comment les cas de charges du modèle connecté doivent être associés à ceux du modèle actuel (voir image Sélectionner la Charge Connectée).
- Automatique : Le programme assigne les réactions d'appuis du modèle connecté aux numéros de LF correspondants du modèle actuel cas par cas.
Charge Connectée

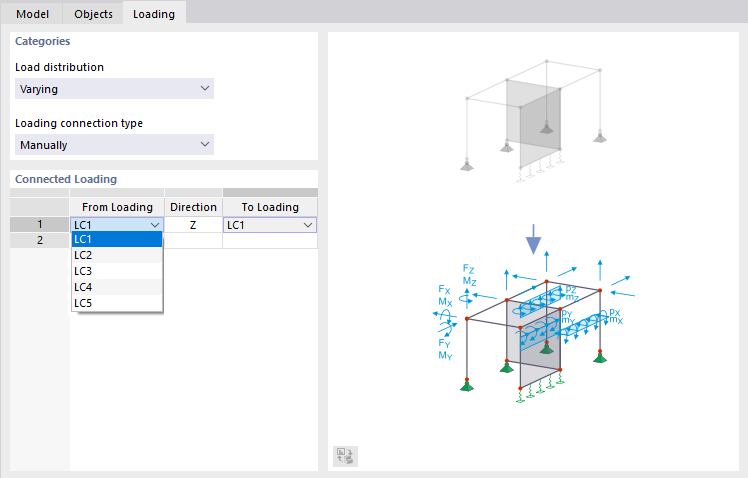

Avec le type de connexion de charge 'Manuel', vous pouvez spécifier individuellement comment les cas de charges du modèle connecté doivent être associés à ceux du modèle actuel : Sélectionnez les numéros de cas de charges pertinents dans les listes des colonnes 'De Charge' et 'À Charge' (voir image Sélectionner la Charge Connectée). Avec l'attribution automatique, ces options de sélection ne sont pas disponibles. RSTAB assigne les réactions d'appuis numériquement aux cas de charges correspondants.

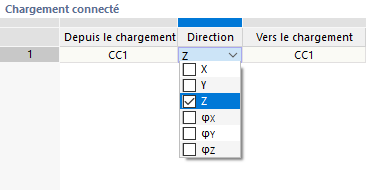

Dans la liste 'Direction', vous pouvez décider quelles composantes des réactions d'appuis doivent être prises en compte lors de l'importation. Les forces et les moments sont disponibles pour la sélection.
Charges Générées
Lors de l'importation des réactions d'appuis, vous pouvez conserver les charges – comme c'est généralement possible pour les charges générées – sous forme de charges générées ou les décomposer en charges individuelles. Cette fonctionnalité est décrite dans le chapitre Assistants de Charge. Pour les réactions d'appuis, vous pouvez en outre choisir si la connexion avec le modèle source doit être conservée. Le menu contextuel de l'assistant de charge offre deux options à cet égard.
Si vous souhaitez rompre complètement la connexion, utilisez l'option Détacher le Modèle Dépendant. Cela désactive la case à cocher 'Importer les Réactions d'Appuis' dans le dialogue d'édition de la charge (voir par exemple le chapitre Charges Nodal).
