Questo assistente di carico consente di importare le reazioni dei supporti nodali di un altro modello e applicarle come carichi. In questo modo, i modelli possono essere collegati digitalmente come statica di posizione. I modelli collegati sono gestiti nelle informazioni di base del modello nella scheda Modelli dipendenti.
Modello
Nella scheda Modello si definisce il modello di cui importare le reazioni dei supporti. Questo "modello sorgente" è indicato nell'assistente di carico come 'Modello collegato'. È necessario tenere presente che:
- Il modello corrente e il modello collegato devono trovarsi nello stesso .
- Entrambi i modelli devono avere ID di modello differenti (vedi capitolo ).
- Non è necessario aprire il modello collegato.
- Il modello collegato deve essere salvato con risultati. In caso contrario, non è possibile importare le reazioni dei supporti.
Selezionare nella lista 'Modello collegato' il "modello sorgente" (vedi immagine Nuovo assistente di carico | Assunzione delle reazioni dei supporti). È possibile effettuare la selezione anche nel Centro Dlubal usando il pulsante
.
Oggetti

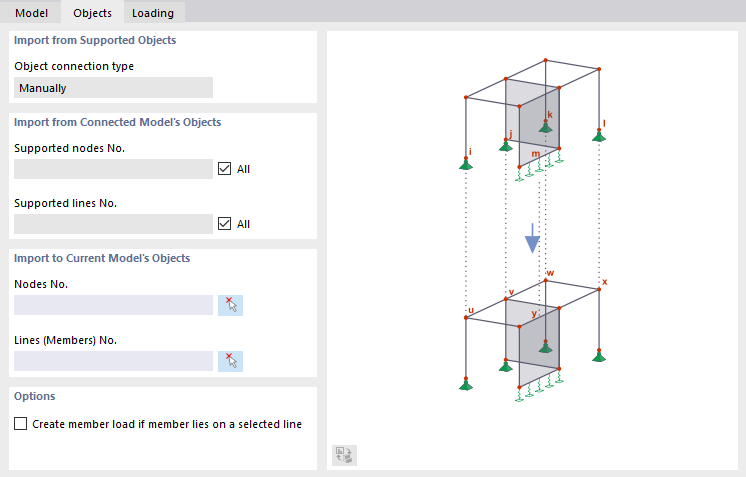

Nella scheda Oggetti si assegnano le reazioni dei supporti del modello collegato ai nodi del modello corrente.
Assunzione da oggetti con supporto
Nello stato di sviluppo corrente (agosto 2023) è disponibile solo il tipo di collegamento oggetto manuale. Gli oggetti devono essere definiti dall'utente.
Assunzione da oggetti del modello collegato
Per impostazione predefinita, vengono importati tutti i nodi con reazioni dei supporti presenti nel modello collegato. Se si desidera considerare solo determinati nodi, deselezionare il campo di controllo 'Tutti'. È possibile inserire i numeri dei nodi con supporto per il modello sorgente.
Assunzione in oggetti del modello corrente
Indicare i numeri dei nodi in cui le reazioni del modello collegato devono agire come carichi. Con il pulsante
è possibile selezionare gli oggetti anche nella finestra di lavoro.
Carico
La scheda Carico gestisce l'assegnazione dei carichi nei casi di carico del modello collegato e del modello corrente.
Categorie
Il 'Tipo di collegamento del carico' regola come i casi di carico sono collegati tra i due modelli. L'elenco contiene due voci:

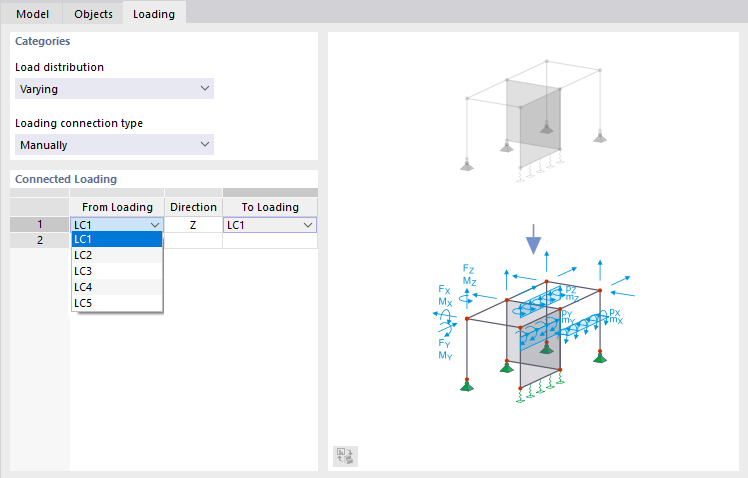

- Manuale: è possibile stabilire nella sezione 'Carico collegato' come collegare i casi di carico del modello collegato con quelli del modello corrente (vedi immagine Selezione del carico collegato).
- Automatico: il programma assegna le reazioni dei supporti del modello collegato caso per caso alle corrispondenti numerazioni di LC del modello corrente.
Carico collegato
Con il tipo di collegamento del carico 'Manuale' è possibile specificare individualmente come collegare i casi di carico del modello collegato con quelli del modello corrente: Selezionare nelle liste delle colonne 'Da carico' e 'A carico' i numeri dei casi di carico rilevanti (vedi immagine Selezione del carico collegato). Nell'assegnazione automatica non esistono queste opzioni. RSTAB assegna le reazioni dei supporti numerate ai corrispondenti casi di carico.
Nella lista 'Direzione' è possibile stabilire quale componente(i) delle reazioni dei supporti devono essere considerate durante l'importazione. Sono disponibili sia forze che momenti.
Carichi generati
Durante l'assunzione delle reazioni dei supporti è possibile mantenere i carichi – come generalmente è possibile per i carichi generati – come carichi generati o suddividerli in carichi singoli. Questa possibilità è descritta nel capitolo Assistenti di carico. Per le reazioni dei supporti, è possibile selezionare anche se mantenere il collegamento con il modello sorgente. Nel menu contestuale dell'assistente di carico ci sono due opzioni a disposizione.
Se si desidera interrompere completamente il collegamento, usare l'opzione Disconnetti modello dipendente. In questo modo il campo di controllo 'Assunzione reazione del supporto' viene disattivato nella finestra di dialogo di modifica del carico (vedi ad esempio capitolo Carico nodale).
