Warstwa

Warstwy umożliwiają strukturyzację obiektów według określonych kryteriów na potrzeby wyświetlania. Są one porównywalne z funkcjami programów CAD do włączania i wyłączania poszczególnych warstw na rysunku. Do obiektów, którymi można zarządzać w warstwach, należą nie tylko obiekty modelu, takie jak węzły i pręty, ale także obiekty pomocnicze, takie jak wymiarowania czy komentarze.

Za pomocą koloru i typu linii można przypisać każdej warstwie określone właściwości wyświetlania. Warstwy można również blokować, aby zapobiec przypadkowemu przesunięciu lub usunięciu obiektów.

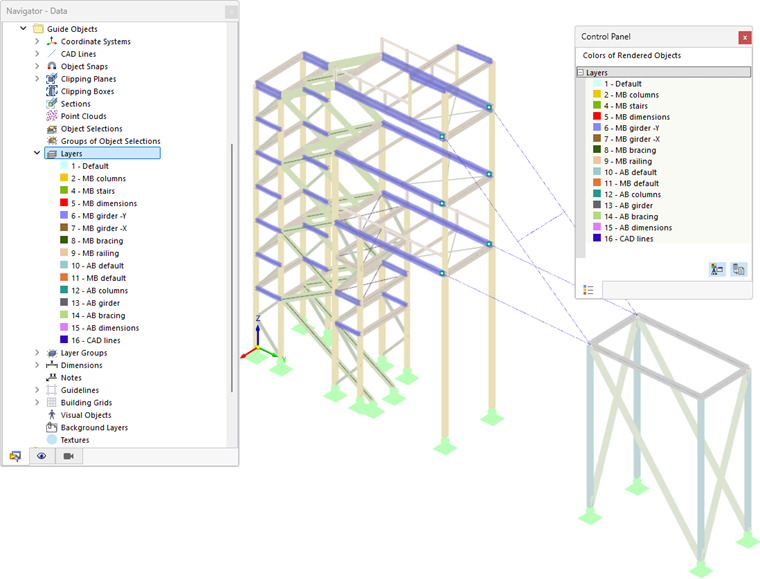

Warstwa dla obiektów wieży schodowej z budynkiem gospodarczym

Menedżer warstw

Warstwy są zarządzane w Menedżerze warstw. Można tam tworzyć nowe warstwy, włączać i wyłączać widoczność warstw lub blokować edycję warstwy.

Skorzystaj z jednej z poniższych możliwości, aby wywołać menedżer warstw:

• Kliknij dwukrotnie w Nawigatorze - Dane pozycję w kategorii Obiekty pomocnicze → Warstwy.
• Aktywuj przycisk na pasku narzędzi.
• Użyj menu Widok → Menedżer warstw.

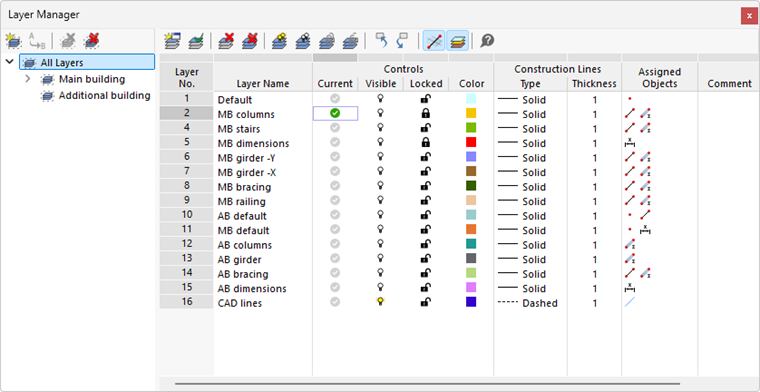

Menadżer warstw

W Nawigatorze zwykle dostępna jest tylko pozycja „Wszystkie warstwy". Jeśli utworzono Grupy warstw, również zostaną one wyświetlone. Za pomocą podpozycji można zarządzać warstwami w sposób ukierunkowany: W tabeli wyświetlane są tylko warstwy wybranej grupy warstw.

Tabela

Tabela zawiera nie tylko zestawienie wszystkich warstw, ale także opcje sterowania wyświetlaniem. Poszczególne kolumny oznaczają:

Przyciski

Przyciski na pasku narzędzi menedżera warstw mają następujące funkcje:

Przycisk	Funkcja
	Tworzy nową grupę warstw (patrz rozdział Grupy warstw)
	Umożliwia zmianę nazwy wybranej grupy warstw
	Usuwa wybraną grupę warstw
	Usuwa wszystkie grupy warstw
	Tworzy nową warstwę
	Ustawia wybraną pozycję jako aktualną warstwę (alternatywa: kliknięcie w kolumnie „Aktualna")
	Usuwa wybraną warstwę
	Usuwa wszystkie warstwy
	Aktywuje widoczność dla wszystkich warstw
	Ukrywa wszystkie warstwy
	Blokuje wszystkie warstwy (obiekty nie mogą być edytowane)
	Odblokowuje wszystkie warstwy
	Umożliwia wyświetlenie obiektów zaznaczonych w tabeli jako selekcji w grafice
	Umożliwia wyświetlenie obiektów wybranych w grafice jako wyróżnionych w tabeli
	Wyświetla niewidoczne obiekty przezroczyście lub wcale
	Wyświetla obiekty w kolorach warstw (patrz sekcja Rendering)

Przypisywanie obiektów do warstwy

Aby zarządzać obiektami w warstwach, można postępować w następujący sposób:

1. Utwórz jedną lub więcej warstw w Menadżerze warstw za pomocą przycisku .
2. Wpisz odpowiednie nazwy i sprawdź wstępnie ustawione parametry, takie jak kolor lub typ linii.
3. Zaznacz w oknie roboczym obiekty, które chcesz przypisać do warstwy.
4. Wybierz na pasku narzędzi odpowiednią warstwę z listy. Warstwę można również określić w panelu Właściwości obiektu.

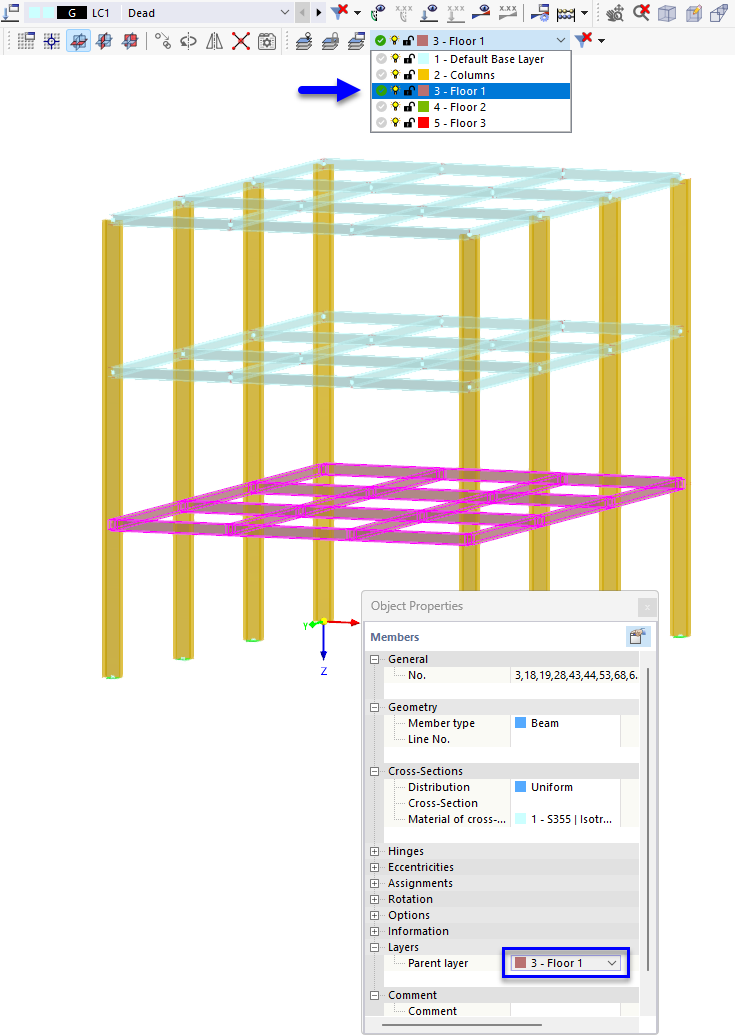

Przypisywanie obiektów do warstwy

Przypisane obiekty są wyświetlane w menedżerze warstw za pomocą symboli węzłów, prętów, linii wymiarowych itd. (patrz rysunek Menedżer warstw).

Nowe obiekty są zawsze przypisywane do aktualnej warstwy. Warstwa ta jest oznaczona w menedżerze warstw symbolem .

Pasek narzędzi

Na pasku narzędzi okna roboczego dostępne są różne opcje ustawień warstw.

Pasek narzędzi z funkcjami dla warstw

Pole pokazuje aktualną warstwę. Z listy można wybrać inną warstwę i ustawić ją jako aktualną. Zmiana jest synchronizowana z Menedżerem warstw: Warstwa ta otrzymuje symbol .

Można – jak opisano powyżej – zaznaczać obiekty i przypisywać je do określonej warstwy za pomocą listy. Symbole przed nazwą warstwy wskazują, czy aktualna warstwa jest widoczna lub zablokowana.

Przyciski mają następujące funkcje:

Przycisk	Funkcja
	Włącza lub wyłącza wyświetlanie wybranej warstwy
	Blokuje lub odblokowuje wybraną warstwę
	Przechodzi w Menadżerze warstw do wiersza wybranej warstwy w celu wprowadzenia zmian

Rendering

Każdej warstwie automatycznie przypisywany jest kolor. Można jednak dostosować kolory:

1. Kliknij dwukrotnie kolor w tabeli menedżera warstw.
2. W oknie dialogowym Wybierz kolor warstwy określ odpowiedni kolor.

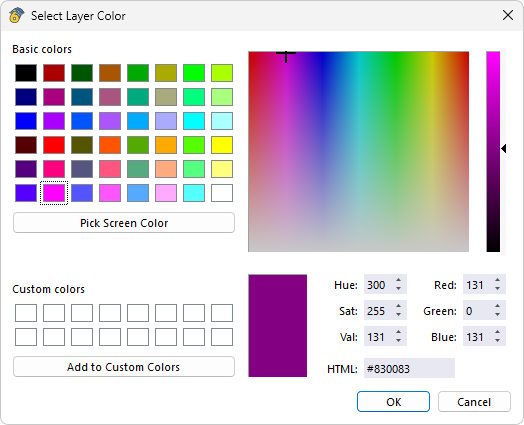

Ustaw kolor warstwy

Aby obiekty były wyświetlane w kolorach warstw, wymagane jest odpowiednie ustawienie wyświetlania. Kolory te można aktywować na dwa sposoby:

• Menedżer warstw przycisk na pasku narzędzi do wyświetlania obiektów w kolorze materiału lub warstwy
• Nawigator - Wyświetlanie: kategoria Kolory obiektów renderowanych według → Warstwa

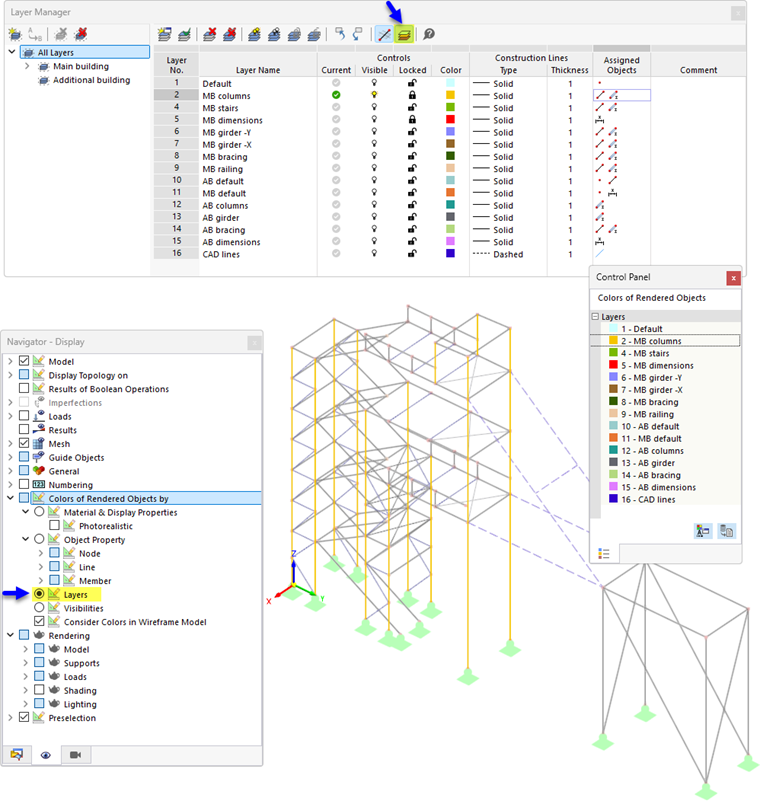

Wyświetlanie obiektów w kolorach warstw

W panelu sterowania można sprawdzić kolory przypisane obiektom w każdej widocznej warstwie.
