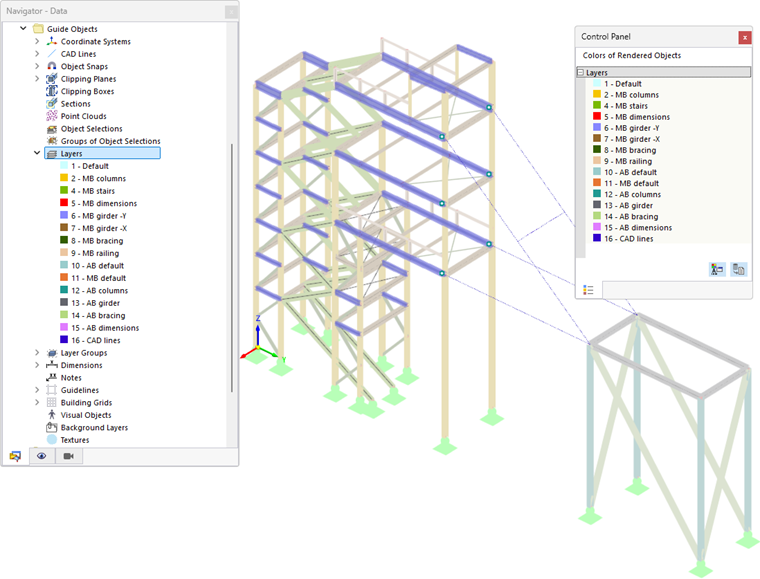

Couches permettent de structurer les objets selon certains critères pour l’affichage. Elles sont comparables aux fonctions des programmes de CAO pour afficher et masquer des couches (« plans ») individuelles dans le plan. Les objets pouvant être gérés dans des couches comprennent non seulement les objets de modèle comme les nœuds et les barres, mais aussi les objets repères comme les cotations ou les commentaires.
La couleur et le type de ligne permettent d’attribuer à chaque couche des propriétés d’affichage spécifiques. Les couches peuvent également être verrouillées afin que les objets ne soient pas déplacés ou supprimés par inadvertance.
Gestionnaire de couches
Les couches sont gérées dans le Gestionnaire de couches. Vous pouvez y créer de nouvelles couches, activer ou désactiver leur visibilité ou verrouiller la modification d’une couche.
Utilisez l’une des possibilités suivantes pour ouvrir le Gestionnaire de couches :
- Double-cliquez dans le Navigateur - Données sur une entrée de la catégorie Objets repères → Couches.
- Activez le bouton
dans la barre d’outils. - Utilisez le menu Vue → Gestionnaire de couches.
Dans le Navigateur, seule l’entrée « Toutes les couches » est normalement disponible. Si vous avez créé des groupes de couches, ceux-ci sont également affichés. Les sous-entrées permettent de gérer les couches de manière ciblée : dans le tableau, seules les couches du groupe de couches sélectionné sont listées.

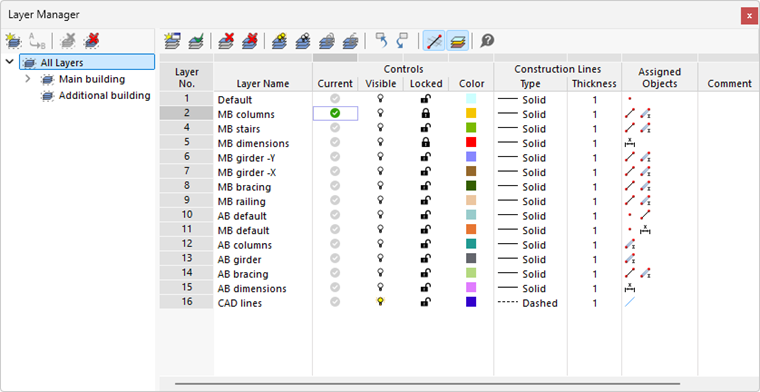

Tableau
Le tableau offre non seulement une compilation de toutes les couches, mais aussi des possibilités de contrôle de l’affichage. Les différentes colonnes signifient :
| Colonne | Contenu et options |
|---|---|
| N° de couche | Numéro de la couche |
| Nom de la couche | Désignation de couche définie par l’utilisateur |
| Actuel | Couche de travail pour placer de nouveaux objets |
| Visible | Possibilité de contrôle pour l’affichage des objets des couches |
| Verrouillée | Possibilité de contrôle pour l’accès aux objets des couches |
| Couleur | Couleur des objets de la couche |
| Type de ligne de construction | Représentation de ligne (continue, pointillée, discontinue, etc.) |
| Épaisseur de ligne de construction | Épaisseur de ligne (1 à 20) |
| Objets affectés | Types d’objets de chaque couche en représentation symbolique (nœuds, barres, cotations, etc.) |
| Commentaire | Remarque définie par l’utilisateur |
Boutons
Les boutons de la barre d’outils du Gestionnaire de couches ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Crée un nouveau groupe de couches (voir le chapitre groupes de couches) |
|
Permet de renommer le groupe de couches sélectionné |
|
Supprime le groupe de couches sélectionné |
|
Supprime tous les groupes de couches |
|
Crée une nouvelle couche |
|
Définit l’entrée sélectionnée comme couche actuelle (alternative : clic dans la colonne « Actuel ») |
|
Supprime la couche sélectionnée |
|
Supprime toutes les couches |
|
Active la visibilité pour toutes les couches |
|
Masque toutes les couches |
|
Verrouille toutes les couches (les objets ne peuvent pas être modifiés) |
|
Déverrouille toutes les couches |
|
Permet d’afficher les objets marqués dans le tableau comme sélection dans le graphique |
|
Permet d’afficher les objets sélectionnés dans le graphique en surbrillance dans le tableau |
|
Représente les objets non visibles en transparence ou pas du tout |
|
Représente les objets dans les couleurs des couches (voir la section Rendu) |

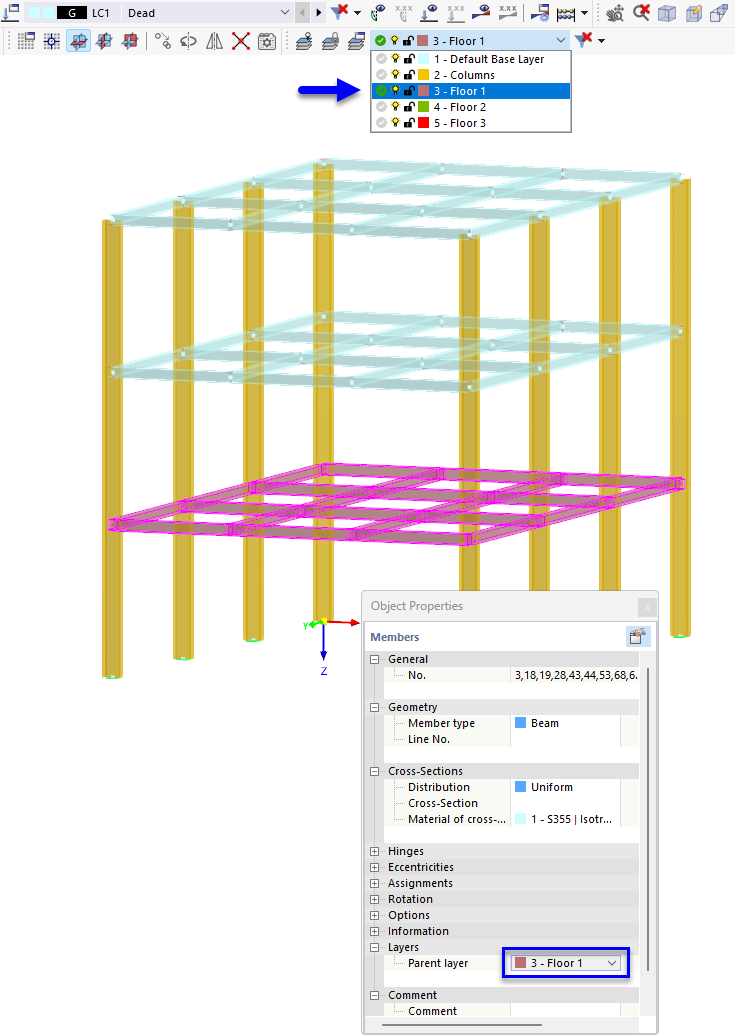

Affecter des objets à une couche
Pour gérer des objets dans des couches, procédez comme suit :
- Créez une ou plusieurs couches dans le Gestionnaire de couches avec le bouton
.
- Saisissez des désignations appropriées et vérifiez les paramètres prédéfinis tels que la couleur ou la représentation de ligne.
- Sélectionnez dans la fenêtre de travail les objets que vous souhaitez affecter à une couche.
- Sélectionnez la couche concernée dans la liste de la barre d’outils. Vous pouvez également définir la couche dans le panneau des Propriétés de l’objet.
Les objets affectés sont indiqués dans le Gestionnaire de couches avec des symboles pour les nœuds, les barres, les lignes de cote, etc. (voir l’image Gestionnaire de couches).
Les nouveaux objets sont toujours affectés à la couche actuelle. Cette couche est identifiée dans le Gestionnaire de couches par le symbole
.
Barre d’outils
Dans la barre d’outils de la fenêtre de travail, vous disposez de quelques possibilités de réglage pour les couches.
Le champ affiche la couche actuelle. Dans la liste, vous pouvez sélectionner une autre couche et la définir comme actuelle. La modification est synchronisée avec le Gestionnaire de couches : cette couche reçoit le symbole
.
Comme décrit ci-dessus, vous pouvez sélectionner des objets et les affecter à une certaine couche via la liste. Les symboles devant la désignation de couche indiquent si la couche actuelle est visible ou verrouillée.
Les boutons ont les fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Affiche ou masque la couche sélectionnée |
|
Verrouille ou déverrouille la couche sélectionnée |
|
Accède dans le Gestionnaire de couches à la ligne de la couche sélectionnée pour des ajustements |
Rendu
Une couleur est automatiquement attribuée à chaque couche. Vous pouvez toutefois adapter les couleurs :
- Double-cliquez sur une couleur dans le tableau du Gestionnaire de couches.

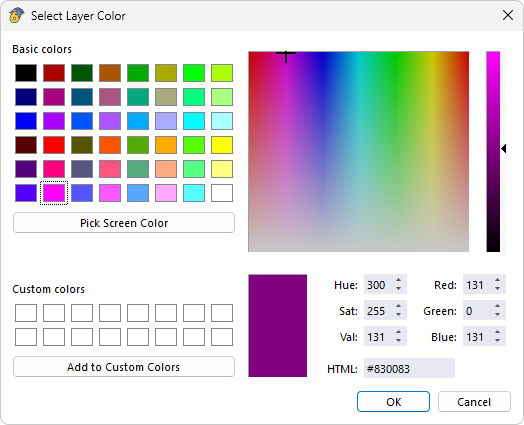

- Définissez la couleur appropriée dans la boîte de dialogue Sélectionner la couleur de couche.

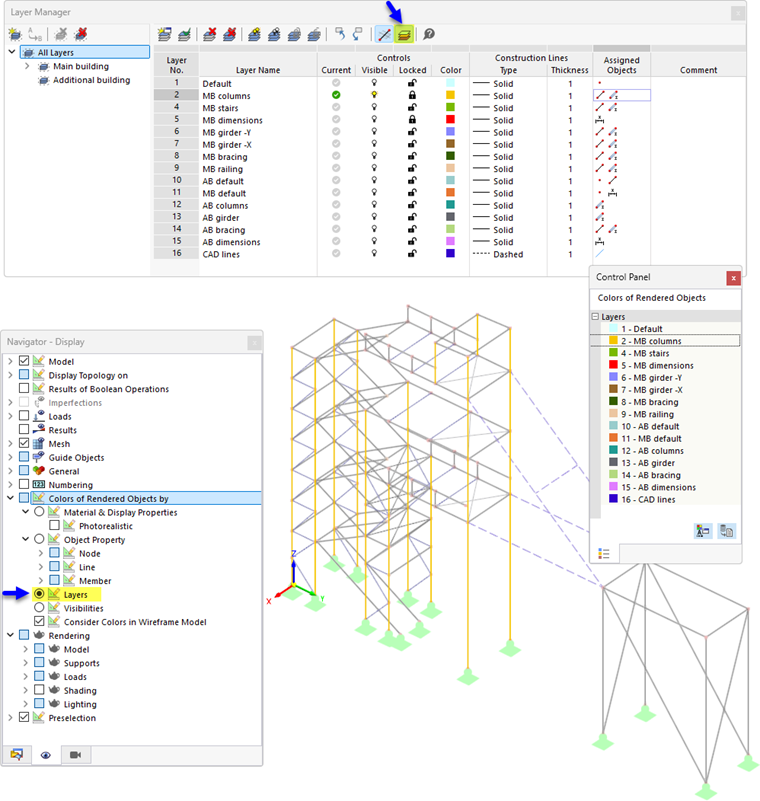

Pour que les objets soient représentés dans les couleurs de couche, un réglage d’affichage correspondant est nécessaire. Ces couleurs peuvent être activées de deux manières :
- Gestionnaire de couches : bouton
dans la barre d’outils pour la représentation des objets en couleur de matériau ou de couche
- Navigateur - Affichage : catégorie Couleurs des objets rendus selon → Couche
Dans le panneau de contrôle, vous pouvez vérifier les couleurs affectées aux objets de chaque couche visible.
