H1.4. Test atmosférické hraniční vrstvy

Popis

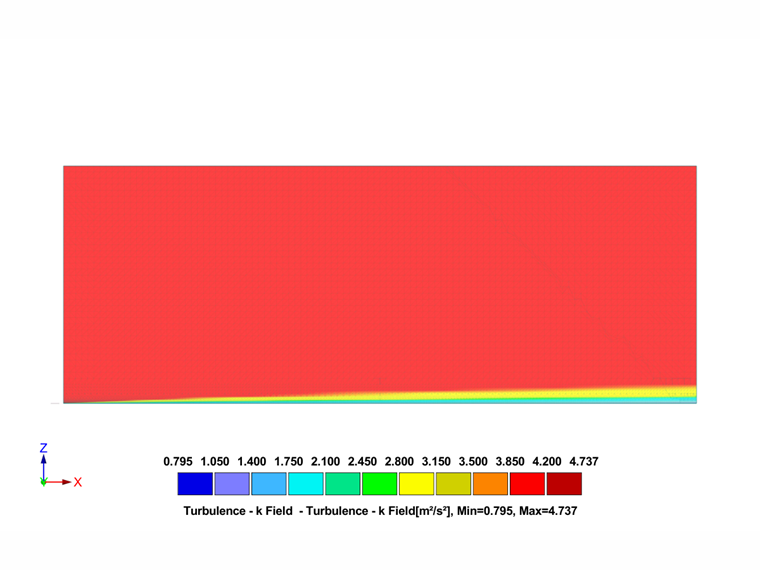

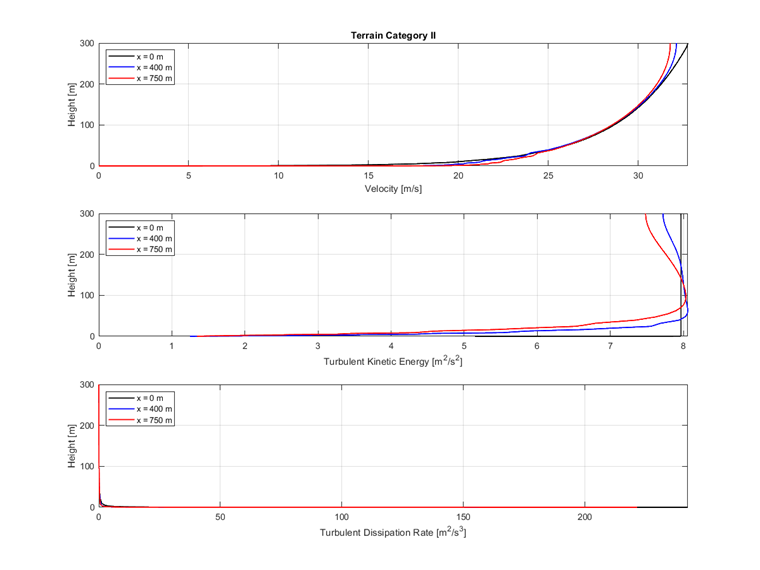

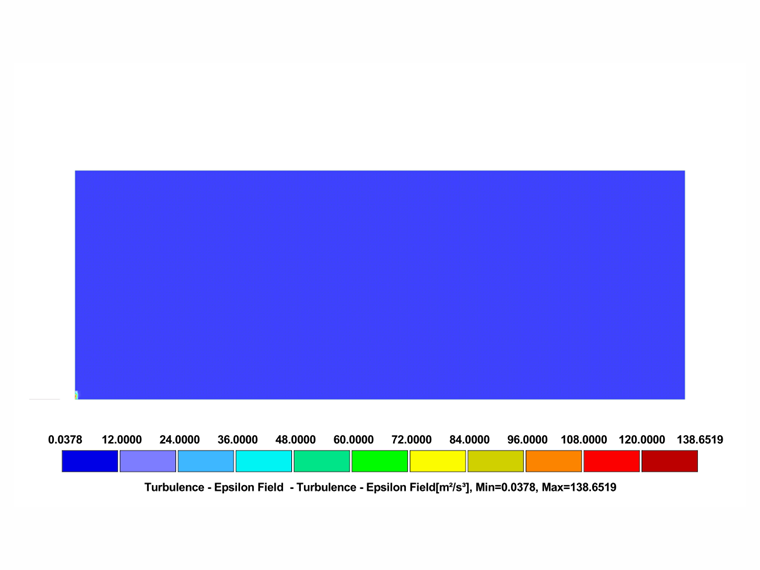

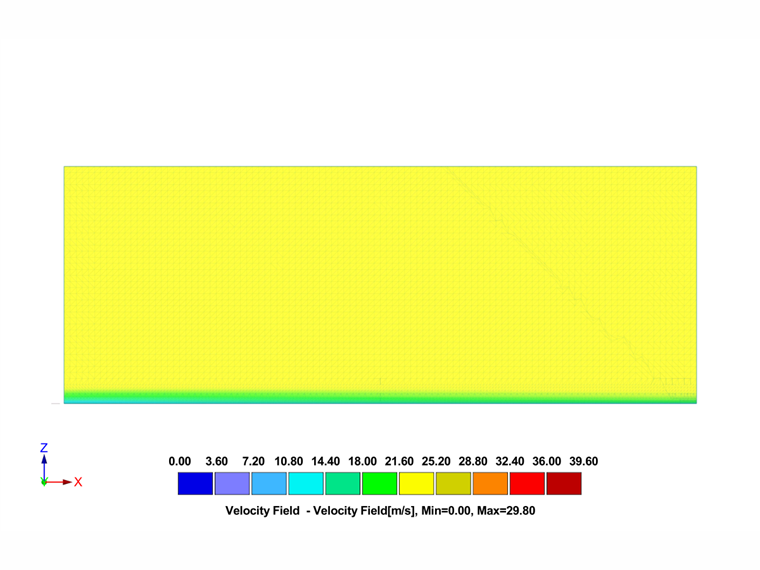

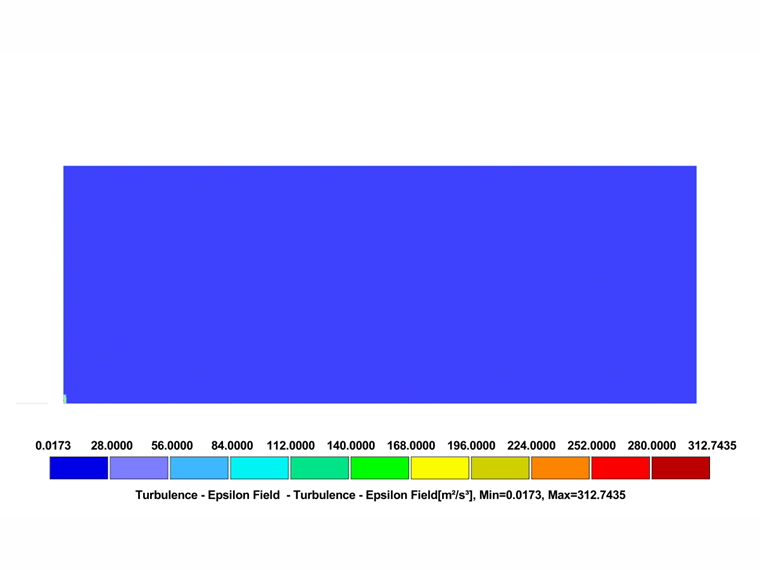

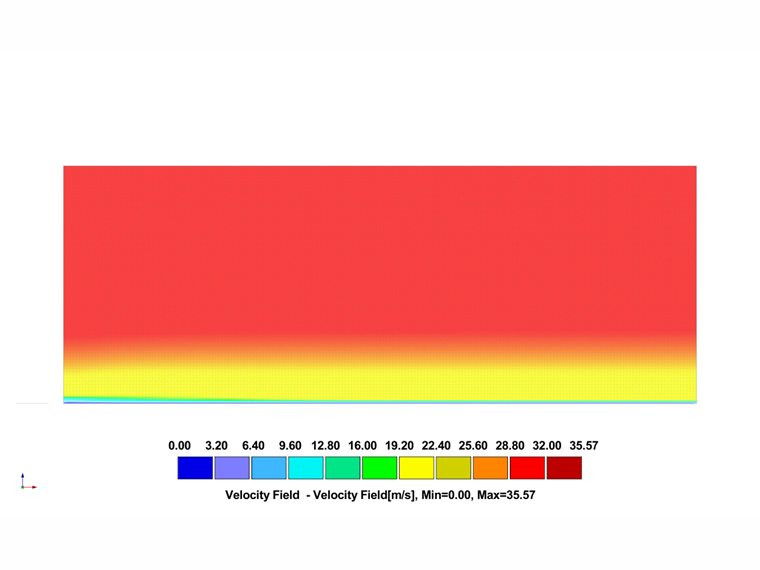

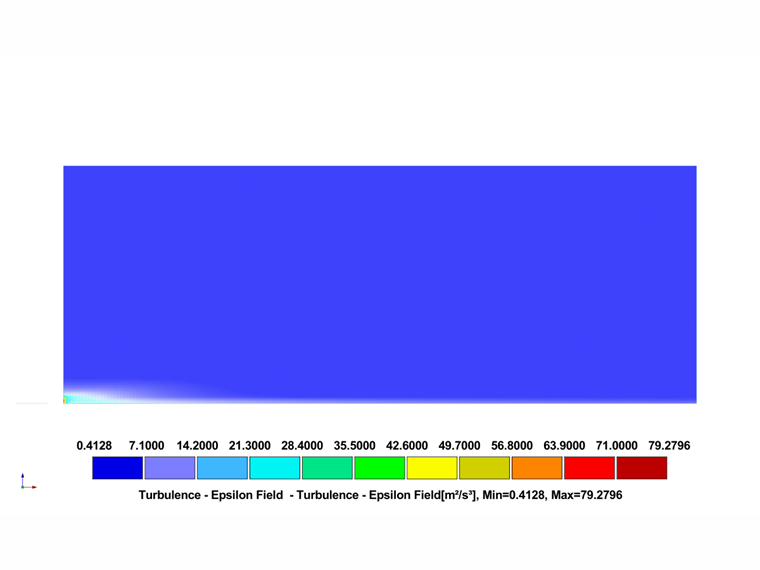

Tento příklad je založen na testu atmosférické mezní vrstvy (ABL) z dokumentu německé WTG: Informační list výboru 3 - Numerická simulace větrných proudů, kapitola 9.1 (viz reference). Před každou numerickou simulací by mělo být ověřeno, zda atmosférická mezní vrstva definovaná na vstupu dosahuje až ke konstrukci testováním jejího vývoje v prázdném tunelu. To ovlivňuje nejen rozložení rychlostí, ale také turbulentní veličiny. Test musí být proveden jak pro stacionární (RANS), tak pro přechodové (URANS, LES) výpočty. V následujícím článku je ukázán vývoj pole rychlosti, pole turbulentní kinetické energie a pole míry dissipace turbulencí pro čtyři kategorie terénu I až IV definované v normě EN 1991-1-4. Používá se vertikálně anizotropní turbulence dle kapitoly 6.3.1 a RANS k-ω SST model turbulence.

Vlastnosti tekutiny	Kinematická viskozita	ν	1.500e-5	m²/s
Vlastnosti tekutiny	Hustota	ρ	1.250	kg/m³
Větrný tunel	Délka	D_x	800.000	m
	Šířka	D_y	80.000	m
	Výška	D_z	300.000	m
Parametry výpočtu	Referenční rychlost	u_ref	20.000	m/s
	Referenční výška	z_ref	10.000	m
	von Kármánova konstanta	κ	0.410
	Konstanta turbulentní viskozity	C_μ	0.090

Testování atmosférní hraniční vrstvy provedené ve větrném tunelu bez jakýchkoli překážek. Zaměřeno na zkoumání proudění vzduchu.

Zkouška atmosférické hraniční vrstvy

Analytické řešení

Analytické řešení není k dispozici. Příklad poskytuje přehled o zvoleném vývoji pole veličin v prázdném větrném tunelu.

Profil rychlosti větru je vypočítán z následující rovnice:

u (z) = \frac{u_{*}}{κ} \ln (\frac{z + z_{0}}{z_{0}})

z₀	Délka drsnosti

Profil rychlosti větru

kde u_* je třecí rychlost, definovaná jako:

u_{*} = \frac{u_{ref} κ}{\ln (\frac{z_{ref} + z_{0}}{z_{0}})}

Třecí rychlost

Profil turbulence k je definován podle následující rovnice:

k (z) = \frac{u_{*}^{2}}{\sqrt{C_{μ}}}

C_μ	Parametr turbulentního modelu

Turbulence k Profil

Profil turbulence ω je vypočítán podle následující rovnice:

ω (z) = \frac{u_{*}}{κ \sqrt{C_{μ}}} \frac{1}{z + z_{0}}

Omega profil turbulence

Nastavení simulace RWIND

Modelováno v RWIND 3.03.0220
Typ simulace proudění: stacionární
Hustota sítě je 28%: 2 482 465 buněk
Počet vrstev na hranici tunelu je 10
Výška první buňky na dně je 0.046 m
y+ se pohybuje od 800 do 1 000
RANS k-ω SST model turbulence
Vstupní okrajová podmínka - ABL v, k, ω nulový gradient tlaku
Dno tunelu - okrajová podmínka bez smyku
Stěny tunelu a vršek - okrajová podmínka s kluzným povrchem
Výstupní okrajová podmínka - nulový tlak; nulový gradient rychlosti

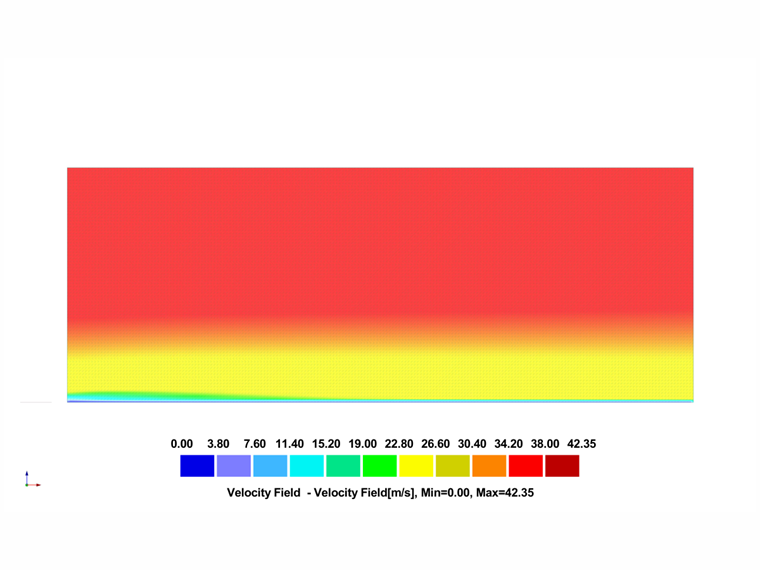

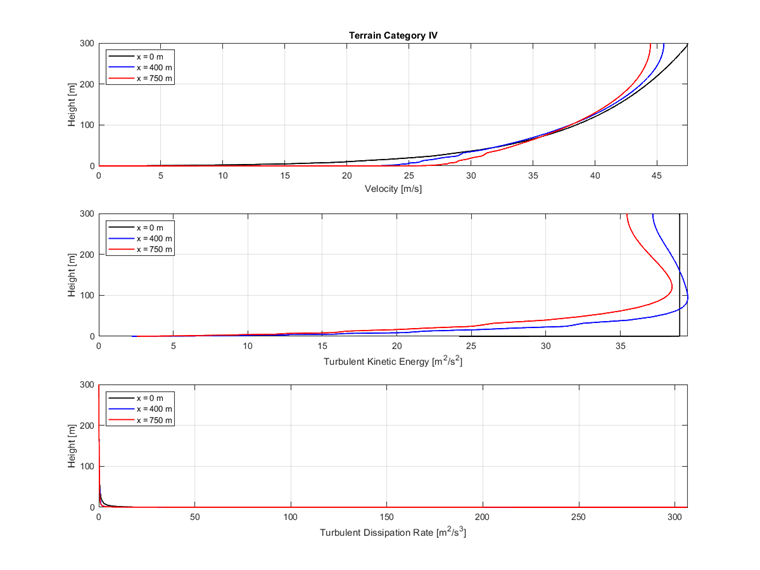

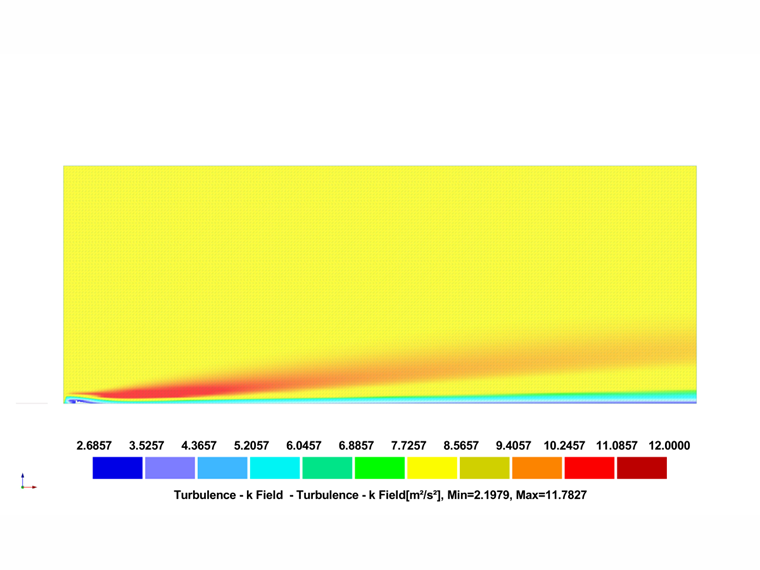

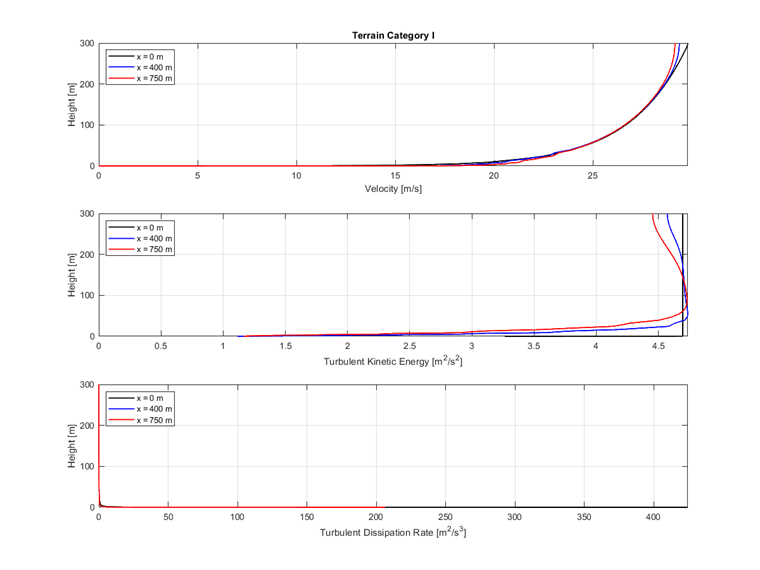

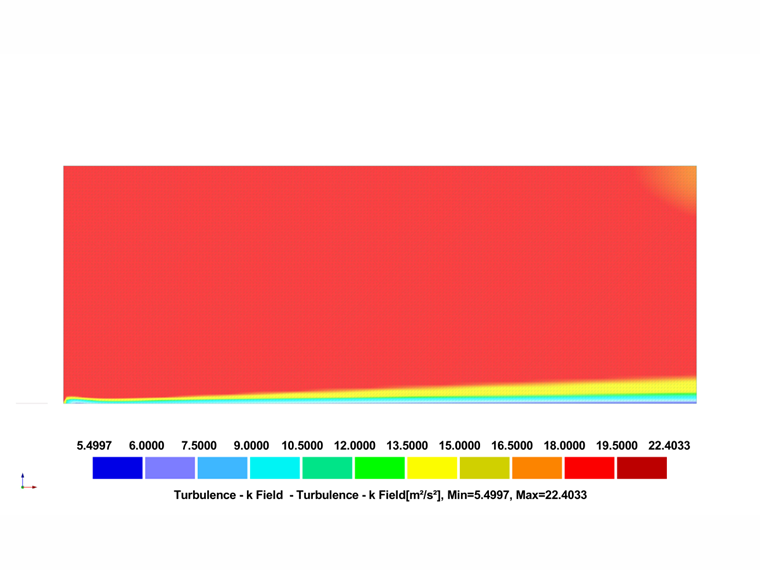

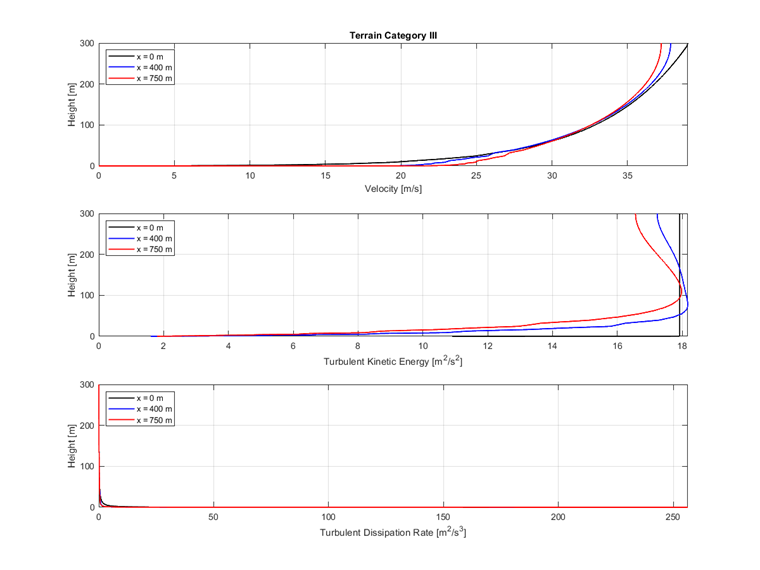

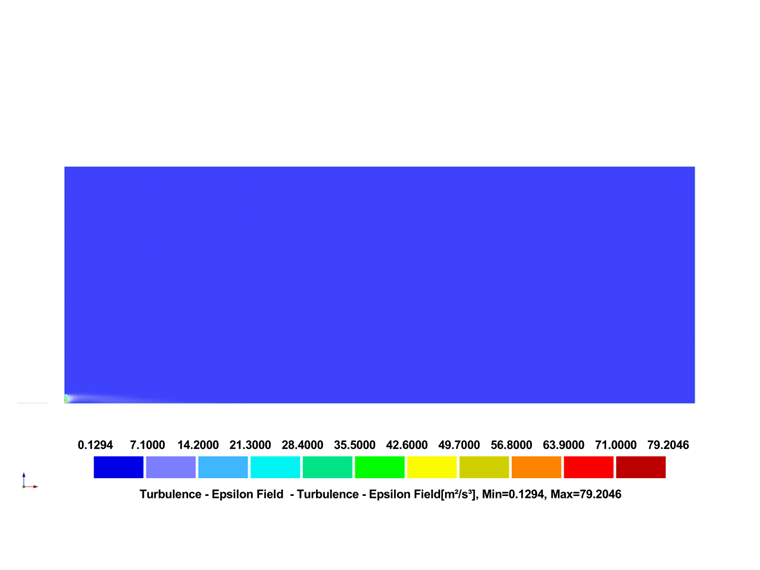

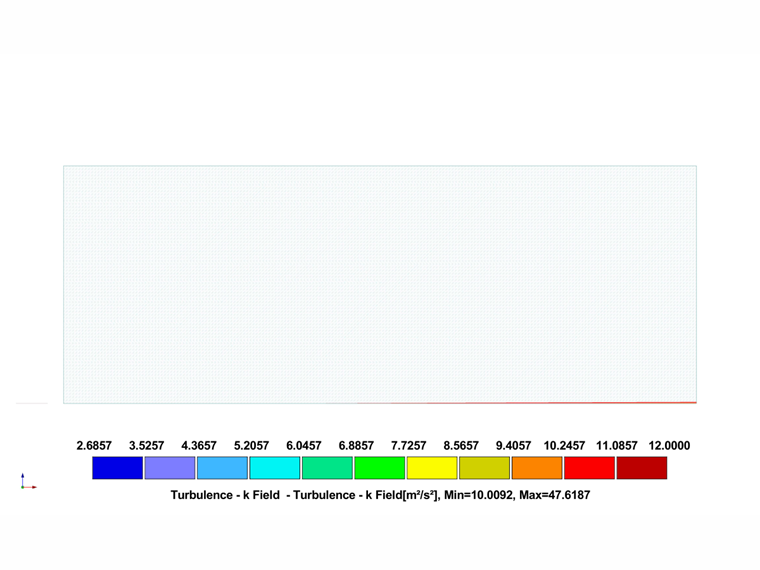

Výsledky

Validační metrika je vypočítána podle WTG: Informační list výboru 3 - Numerická simulace větrných proudů, kapitola 5.3.2 (viz reference). Nejprve je vypočítána hodnota parametru úspěšnosti q pro střední hodnotu tlakového koeficientu. Zohledňuje se relativní odchylka W_rel.

\begin{matrix} q = \frac{n}{N} = \frac{1}{N} \cdot \sum_{i = 1}^{N} n_{i} \\ n_{i} = \{\begin{cases} 1, & if |\frac{P_{i} - O_{i}}{O_{i}}| \leq W_{rel} \\ 0, & else \end{cases} \end{matrix}

N	Total number of data points
n_i	Indicator function (1 if prediction is “correct”, 0 otherwise)
P_i	Predicted value
O_i	Reference value
W_rel	Allowed relative deviation

Metodika validace podle WTG

Alternativně může být také vypočítána relativní střední kvadratická chyba e² podle následující rovnice.

e^{2} = \frac{\sum_{i = 1}^{N} {(P_{i} - O_{i})}^{2}}{\sum_{i = 1}^{N} O_{i}^{2}}

Tvar odchylky střední chyby

Požadované hodnoty parametru úspěšnosti q jsou více než 90 % a relativní střední kvadratická chyba by měla být nižší než 0,01. Z následující tabulky je zřejmé, že srovnání vstupní rychlosti a rychlosti v tunelu (x = 0 m) splňuje požadavky.
