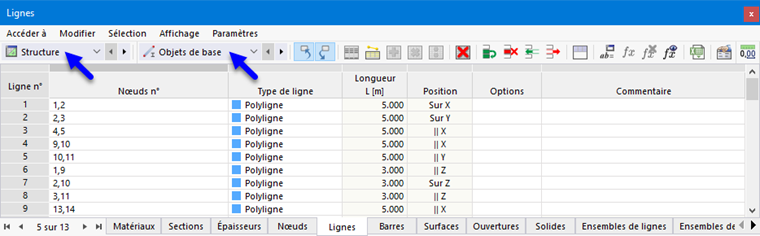

Les tableaux se trouvent en bas de la fenêtre de travail. Ils gèrent les données de modèle, de charge et de résultat sous forme numérique.
Le contenu des tableaux est contrôlable via les catégories et leurs sous-catégories. Définissez d’abord la catégorie à gauche dans la barre d’outils du tableau. La liste propose différentes entrées pour les données de structure, de charge et de résultat.
Sélectionnez ensuite la sous-catégorie dans la liste adjacente. Chaque catégorie est subdivisée en entrées spécifiques.
Vous pouvez maintenant accéder aux différents tableaux via les onglets.
Si vous « attrapez » les tableaux dans la barre de titre avec la souris, vous pouvez les déplacer dans la zone de travail. Un double-clic sur la barre de titre ou le déplacement vers le bord les ancre à nouveau au bord de la fenêtre.
Un objet dont la ligne est marquée dans le tableau est également sélectionné dans la fenêtre de travail. Cela permet de localiser et de modifier rapidement les objets. Vous pouvez activer ou désactiver cette synchronisation entre les tableaux et le graphique avec les boutons
et
dans la barre d’outils du tableau.
Couleurs
En règle générale, les entrées de tableau sont affichées en texte noir. Si un objet est mal défini, il apparaît en texte rouge. Si, en revanche, une cellule vide est marquée en rouge, cela signifie qu'un autre objet y fait référence ; elle n’a cependant pas de contenu.
Les objets inutilisés sont affichés en texte bleu. Les entrées violettes représentent des objets générés qui ne sont pas modifiables directement en raison des références. Lorsque les objets se trouvent sur une couche verrouillée, ils apparaissent en texte gris.
