Le tableau Sections de la catégorie « Vérification de l’acier » répertorie toutes les sections que vous avez créées dans le modèle.
Sections admissibles

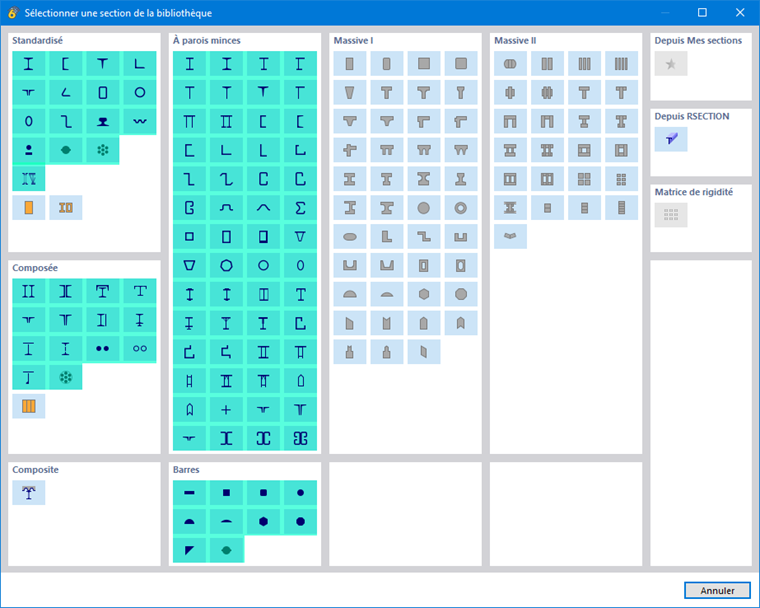

La vérification de l’acier est possible pour de nombreux types de sections. La couleur de police des noms des sections indique l’utilisation et l’admissibilité de la section. Les couleurs signifient :
- noir : la section est adaptée à la vérification et utilisée dans les objets à calculer
- rouge : la section n’est pas adaptée à la vérification de l’acier
- bleu : la section n’est pas utilisée dans le modèle
- gris : la section n’est pas utilisée dans les objets à calculer
De plus, les sections à paroi mince de RSECTION peuvent être vérifiées (voir Sections RSECTION). Les catégories de chaque section sont indiquées dans la colonne « Type de section » du tableau.
Les objets avec une section non valide ne sont pas pris en compte lors de la vérification, même si l’option « À calculer » est activée pour cette section. Ils sont automatiquement indiqués comme « Non valide / désactivé » dans le tableau Objets à calculer.
Exclure une section du calcul
Pour une section valide, vous pouvez décocher la case « À calculer » pour exclure du calcul tous les objets auxquels la section est assignée. Par conséquent, ces objets seront classés comme « Non valide / désactivé » dans le tableau Objets à calculer et ne feront pas partie de la vérification.
Classification des sections (pour EN 1993, NTC et SIA 263)
La classification des sections, dans certaines normes, capture la limitation de la capacité d’utilisation et de rotation par flambement local des éléments de section. Si des sous-panneaux sont stockés pour une section, la classification automatique de la section est activée par défaut. Le logiciel vérifie les rapports c/t des pièces de la section comprimées et classe la section dans les classes 1 à 4.
Dans la liste de la colonne du tableau, vous pouvez également définir manuellement la classe de section.
- Classe 1/2 : la vérification est réalisée avec les résistances plastiques de la section sans vérification supplémentaire des pièces c/t.
- Classe 3 : une vérification élastique est réalisée sans vérification supplémentaire du flambement local.
- Classe 4 possible : la vérification se concentre sur la possibilité de considérer les propriétés de section efficace. Selon le résultat, la section est classée en classe 3 ou classe 4 et vérifiée en conséquence.
Vérification des sections formées à froid (pour EN 1993 et AISC)
Les sections formées à froid nécessitent généralement des vérifications spéciales concernant le flambement local et la stabilité de la section. Pour une section de type « Formé à froid » et une norme EN 1993 les objets avec cette section sont automatiquement conçus selon l’EN 1993-1-3 [1] (à l’exception des sections creuses formées à froid). Selon la norme AISC 360, les sections formées à froid sont vérifiées selon AISI S100 [2].
Pour d’autres normes, aucune vérification spécifique des sections formées à froid n’est effectuée.
Ajuster une section
Si nécessaire, vous pouvez ajuster les propriétés d’une section dans la boîte de dialogue de modification. Double-cliquez sur la ligne de la section ou cliquez sur
dans la barre d’outils du tableau.
Dans la colonne « Options » du tableau, des icônes pour diverses configurations existantes ou valeurs modifiées sont affichées (voir Tableau d’entrée pour les sections). Elles permettent une vue d’ensemble rapide des sections utilisées. L’icône
, par exemple, correspond à toutes les sections calculées selon la théorie des parois minces.
Remarques sur la détermination des contraintes
Les vérifications basées sur les contraintes d’une section reposent sur la théorie de calcul sélectionnée pour la section. Si l’option « Analyse des éléments à parois minces » est activée pour la section, alors les propriétés de section ainsi que les contraintes utilisées pour la vérification sont déterminées selon la théorie des parois minces (« TWA »). Si cette option n’est pas activée, les propriétés de section et les contraintes sont déterminées sur la base d’une solution MEF.
Les contraintes unitaire pour chaque calcul de contrainte fournissent une bonne base pour comprendre les valeurs de contraintes utilisées dans une vérification. Vous pouvez les vérifier dans la boîte de dialogue de modification de la section.
Sections RSECTION
Les option de vérification des sections de RSECTION dépendent de la modélisation de la section : si la section contient des éléments, des sous-panneaux (pièces de section) sont automatiquement générés pour permettre un calcul de la section efficace. Cependant, si la section est définie par des pièces sans éléments, aucun sous-panneau ne peut être généré. Une classification automatique des sections est alors impossible.
Utiliser une autre section pour la vérification
Vous pouvez utiliser pour la vérification une autre section que celle utilisée pour le calcul dans RFEM : pour cela, cliquez sur la ligne correspondante dans la colonne « Utiliser une autre section pour la vérification ». Le bouton
vous permet alors d’importer une section depuis la bibliothèque.
Si une autre section est en place dans la colonne, d’autres options sont disponibles dans le menu contextuel. Vous pouvez transférer la nouvelle section vers RFEM pour qu’elle soit également utilisée lors de l’analyse statique. Vous pouvez également réimporter la section d’origine dans le tableau.
Optimiser une section
Le module complémentaire Vérification de l’acier permet d’optimiser les sections standardisées. Dans cette optimisation simplifiée, le logiciel recherche, au sein de la même série de sections, la plus petite section possible qui satisfait toutes les vérifications avec un critère de vérification inférieur au ratio de vérification maximal admissible défini dans la boîte de dialogue Paramètres globaux.
Pour optimiser une section, cliquez dans la cellule correspondante de la colonne « Utiliser une autre section pour la vérification ». Dans la liste, sélectionnez l’option Optimiser.
Pour une section paramétrique, la boîte de dialogue de modification de la section apparaît. L’onglet « Optimisation | Vérification de l’acier » vous permet de définir les paramètres pour l’optimisation.
Dans la colonne « Géométrie » cochez le(s) paramètre(s) à modifier. Dans les colonnes « Min » et « Max », vous pouvez entrer les valeurs minimum et maximum pour le paramètre. Le « Pas » contrôle l’intervalle avec lequel les cotations du paramètre varient pendant le processus d’optimisation. Pour conserver les « Rapports latéraux », cochez la case correspondante et spécifiez les paramètres pour l’optimisation des cotations externes.
Les mêmes conditions s’appliquent pour l’optimisation d’une section que lorsqu’on utilise une autre section (voir ci-dessus). Les vérifications sont effectuées pour toutes les variantes de sections avec les efforts internes de l’analyse statique. La variante optimale est ensuite fournie dans la colonne du tableau. Les effets de la section modifiée sur les rigidités et les efforts internes dans le modèle RFEM ne sont pas pris en compte. Utilisez donc les options du menu contextuel pour transférer les sections optimisées dans le modèle RFEM (voir Menu contextuel avec options d’exportation ou d’importation).
Une optimisation structurelle complète est possible avec le module complémentaire Optimisation & estimation des coûts / émissions de CO2.
