Wykresy wyników w punkcie powierzchni

Wykresy wyników w punkcie powierzchniowym odzwierciedlają wyniki w przekroju powierzchni. Aby wywołać to przedstawienie, kliknij przycisk . Jest on dostępny w tabelach wyników w kategorii 'Analiza stali' dla obiektów powierzchniowych.

Przycisk "Wykres w punkcie płaszczyzny" na pasku narzędzi tabeli

Pojawi się okno 'Wykresy wyników w punkcie powierzchniowym'.

Wykres wyników w punkcie powierzchni

Grafika pokazuje stan naprężenia, który odpowiada wynikowi bieżącego wiersza tabeli. W zależności od ustawienia w oknie dialogowym Ustawienia globalne są to wyniki dla węzłów siatki lub punktów siatki. Są one przedstawiane jako liniowe przebiegi na podstawie wyników stron powierzchni (góra, dół, środek).

Możesz dopasować grafikę za pomocą przycisków na pasku narzędzi. Oferują one następujące funkcje:

Przycisk	Funkcja
	Przycisk z listą wyboru dla Typy wyników
	Włącza i wyłącza wyświetlanie wartości stron powierzchni
	Pokazuje tylko wartości ekstremalne pozytywnych i negatywnych wyników
	Włącza i wyłącza wymiarowania
	Włącza i wyłącza kontury warstw
	Włącza i wyłącza lokalną oś z
	Otwiera okno dialogowe 'Edycja grubości'
	Umożliwia wydrukowanie bieżącego przedstawienia

Typy wyników

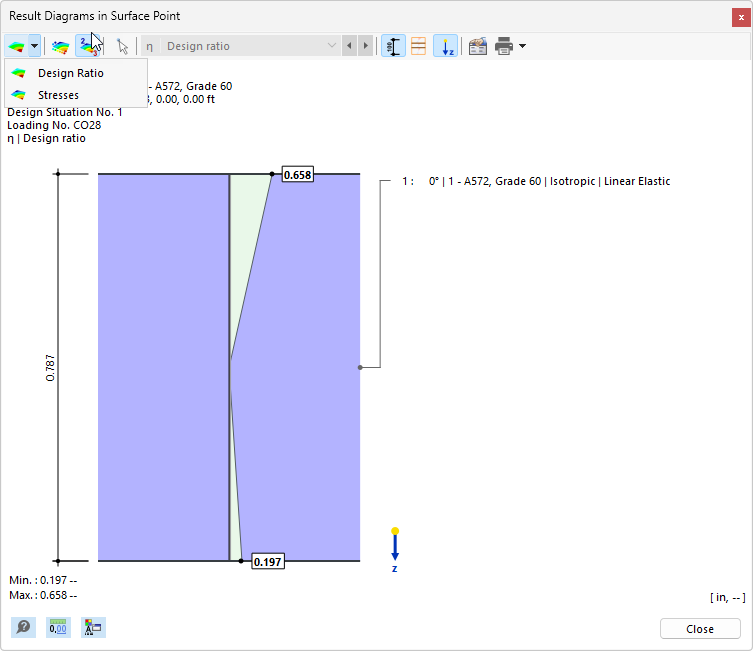

Przez przycisk z listą wyboru możesz wybrać, jaki typ wyniku ma być przedstawiony w przekroju powierzchniowym. Są dostępne dwie opcje (zobacz obraz Wykresy wyników w punkcie powierzchniowym):

• Wykorzystanie
• Naprężenia

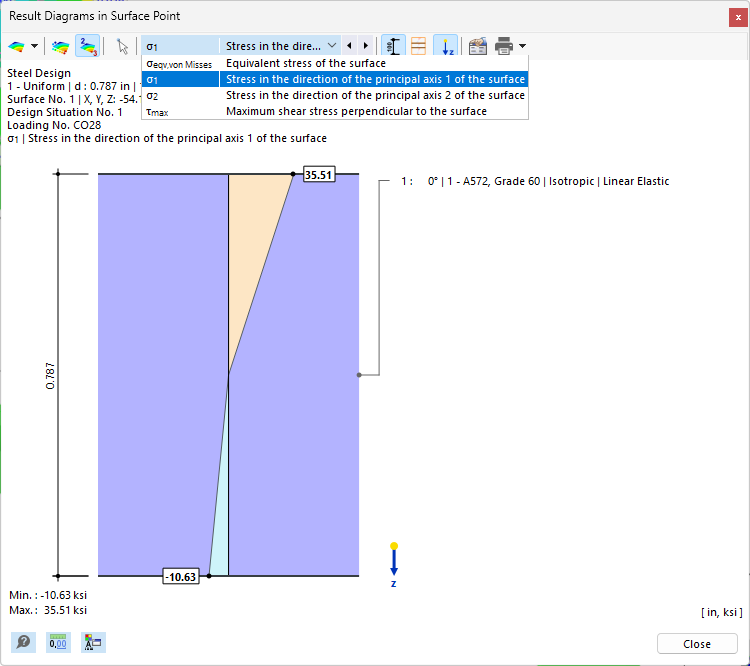

W przypadku naprężeń możesz w liście paska menu określić typ naprężenia, którego przebiegi chcesz sprawdzić.

Wybór typu wyniku dla rozkładu naprężeń

Wydruk grafiki

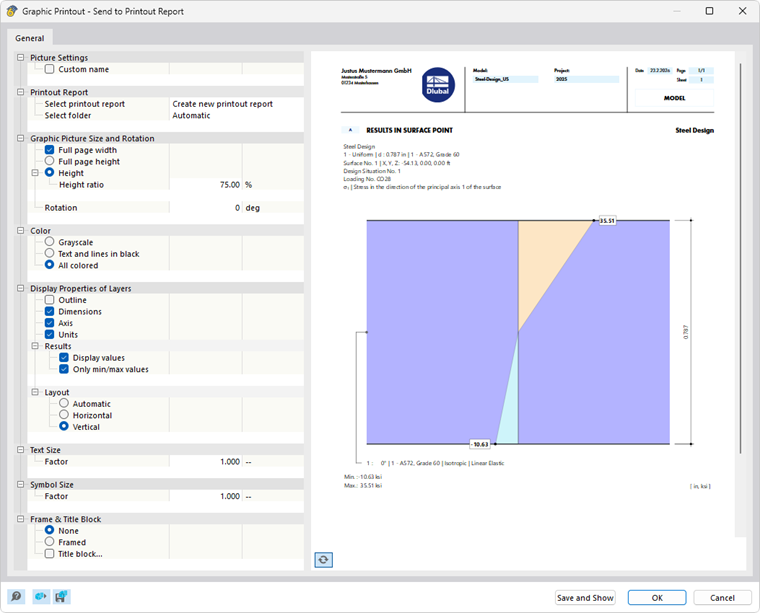

Za pomocą przycisku z listą wyboru możesz bezpośrednio wydrukować bieżącą grafikę, zapisać ją jako PDF lub przekazać do raportu wydruku. Wyświetlane szczegóły można również określić w podglądzie wydruku.

Drukowanie rozkładów naprężeń w raportach
