Глобальные настройки
Основные настройки для расчёта железобетонных конструкций управляются в диалоговом окне «Глобальные настройки». Это диалоговое окно в значительной степени не зависит от норматива, выбранного вами в базовых данных модели. Однако значения по умолчанию могут отличаться.

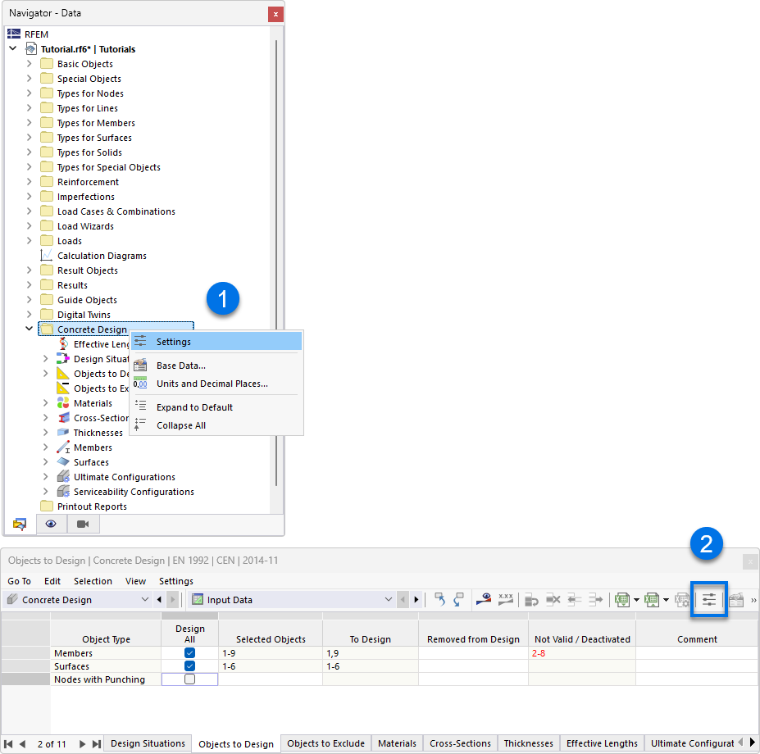

Глобальные настройки можно вызвать одним из следующих способов:
- Контекстное меню в записи навигатора «Расчёт железобетонных конструкций»
- Кнопка
на панели инструментов таблиц для расчёта железобетонных конструкций

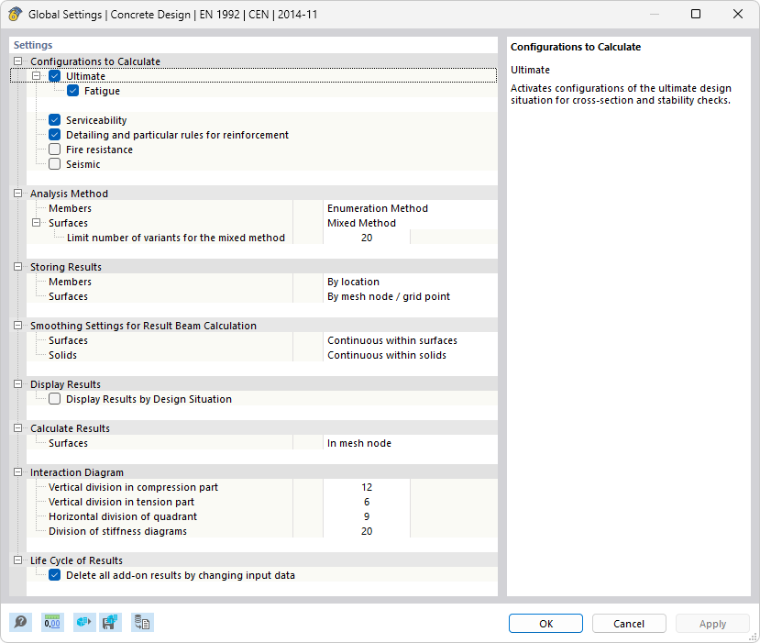

Глобальные настройки
С помощью кнопки
можно восстановить стандартные настройки для норматива.
Конфигурации для расчёта
С помощью флажков можно управлять тем, какие конфигурации расчёта должны проверяться в целом. При расчёте по EN 1992-1-1 конфигурации для «Несущей способности» и «Пригодности к эксплуатации» активированы по умолчанию.
Метод расчёта
«Метод перечисления» установлен по умолчанию как для стержней, так и для поверхностей. В качестве дополнительных методов расчёта в списке доступны «Огибающий метод» и «Смешанный метод».
- Метод перечисления: Все сочетания нагрузок в пределах расчётной ситуации рассчитываются последовательно одно за другим. Как правило, это приводит к наиболее точным результатам, но при определённых обстоятельствах может увеличить время расчёта.
- Огибающий метод: Сначала рассчитываются огибающие внутренние силы, которые получаются из экстремальных значений для расчётной ситуации. Затем огибающая используется для расчёта. Как правило, это приводит к сокращению времени расчёта, но при определённых обстоятельствах может привести к менее экономичному расчёту по сравнению с методом перечисления.
- Смешанный метод: Оба описанных выше метода комбинируются. Здесь у вас есть возможность настроить «Количество вариантов» как предельное значение, при котором происходит переключение между методом перечисления и огибающим методом. При стандартном значении 20 программа использует метод перечисления, пока количество «вариантов результатов» меньше 20. Если количество вариантов в пределах расчётной ситуации больше или равно 20, применяется огибающий метод для экономии времени расчёта. Вы можете задать настройки отдельно для стержней и поверхностей.
Оптимизация - максимально допустимое использование (в подготовке)
Концепция расчёта основана на методе расчётной проверки. Это означает, что вы задаёте сечение и арматуру, а программа выполняет расчётные проверки с этими исходными данными. Для будущего развития RFEM и RSTAB также запланирована оптимизация сечений и параметров армирования. При этом задаётся определённый критерий расчёта или степень использования для отдельных расчётных проверок. Вы также можете задать значение, отличное от «1.00», которое может быть меньше или больше, чтобы повлиять на цель оптимизации.
Сохранение результатов
Вы можете указать, следует ли сохранять результаты для стержней для отдельных x-позиций стержня («По месту») или только для стержня в целом («По объекту»). Последнее требует меньше времени, но затрудняет детальную оценку в таблицах результатов.
Для поверхностей вы можете указать, следует ли сохранять результаты для каждого узла сетки КЭ или точки растра и каждой расчётной проверки («По месту») или только результат определяющего места в поверхности для каждой расчётной проверки («По объекту»).
Настройки сглаживания для расчёта результирующей балки
Результирующая балка интегрирует внутренние силы стержней, поверхностей или тел. Для расчёта в аддоне вы можете управлять тем, какая настройка сглаживания используется при интеграции результатов. В списке доступны следующие варианты:
- Постоянно в элементах сетки
- Не непрерывно
- Непрерывно внутри поверхностей/тел (по умолчанию)
- Непрерывно внутри наборов поверхностей/наборов тел, в остальных случаях внутри поверхностей/тел
- Непрерывно внутри всех поверхностей/тел
Отдельные варианты описаны в главе Сглаживание результатов руководства RFEM.
Показать результаты
Флажок управляет тем, подготавливаются ли результаты расчёта для каждой расчётной ситуации. По умолчанию он отключён, чтобы работа в таблицах результатов могла выполняться без длительного ожидания.
Рассчитать результаты
С помощью этой опции вы можете управлять тем, следует ли при расчёте поверхностей использовать позиции узлов сетки КЭ или точек растра (см. главу Результаты по поверхностям руководства RFEM).
Обе опции списка относятся к результатам в таблицах и в подробностях расчётной проверки: С их помощью вы можете управлять тем, выводятся ли значения узлов сетки или точек растра. Растр поверхностей представляет собой вывод в точках результатов с регулярными интервалами, независимый от сетки КЭ (см. главу Поверхности руководства RFEM). Эти опции не влияют на графические результаты.
Диаграмма взаимодействия
Здесь вы можете задать параметры, которые используются для отображения результатов подробностей расчётной проверки в виде диаграммы взаимодействия.
Жизненный цикл результатов
Результаты расчёта железобетонных конструкций удаляются, как только вы вносите изменения во входные данные. Это гарантирует, что расчёт основан на правильных граничных условиях. Однако в некоторых случаях может быть целесообразно сохранить результаты, например, если вы корректируете существующую арматуру и хотите видеть результаты предыдущего расчёта — не покрытую арматуру. В этом случае отключите флажок, чтобы избежать полного пересчёта результатов железобетонных конструкций.
