En la pestaña Barras del diálogo 'Configuración de capacidad portante' se realizan los ajustes básicos para las verificaciones de estado límite último de barras y conjuntos de barras.
Los 'Parámetros de cálculo' están divididos en varias categorías.

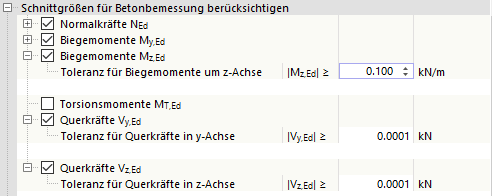

Considerar esfuerzos internos para el cálculo de hormigón
En esta categoría tiene la posibilidad de controlar los esfuerzos internos de barra N, My, Mz, Vy, Vz y MT para el cálculo y definir qué esfuerzos internos se consideran en las verificaciones. Por defecto, se consideran todas las fuerzas y momentos si superan una determinada 'Tolerancia'. Este valor puede definirse individualmente para cada tipo de esfuerzo interno.
De este modo, es posible, por ejemplo, despreciar el momento de torsión procedente de condiciones de compatibilidad para el cálculo de un nervio. Para ello, defina una nueva configuración de capacidad portante, desactive los momentos de torsión MT,Ed y utilice esta configuración para el nervio.
Reducción de los esfuerzos internos en dirección z
En esta categoría puede realizar ajustes para la 'redistribución de momentos', la 'reducción de los momentos' o los 'momentos en la cara del apoyo' y la 'reducción de los esfuerzos cortantes'.
En las distintas opciones se indican los apartados correspondientes de la norma. Las casillas de verificación controlan si el momento de cálculo My debe modificarse o el esfuerzo cortante Vz debe reducirse en el cálculo.
En el capítulo Apoyos de cálculo y flecha se describe cómo proceder al definir los apoyos para el cálculo de hormigón y cómo realizar los ajustes para un apoyo monolítico o la relación δ para la redistribución de momentos en un apoyo interior.
La siguiente imagen muestra las tasas de utilización para el cálculo del esfuerzo cortante UL0200.02 con reducción del esfuerzo cortante Vz (diagrama superior) y sin reducción del esfuerzo cortante Vz (diagrama inferior).
Encontrará más información sobre la reducción del esfuerzo cortante en el cálculo de barras en los siguientes artículos técnicos de nuestra base de conocimientos:
- Reducción del esfuerzo cortante Vz (para RFEM 5, el concepto también es válido para RFEM 6)
- Definición de apoyos de cálculo
Armadura longitudinal requerida
Disposición de la armadura

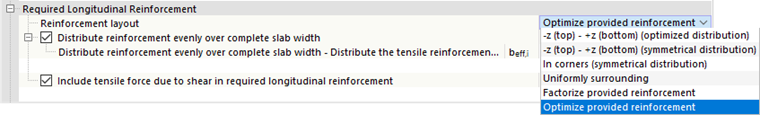

Con la disposición de la armadura puede influir en la determinación de la armadura longitudinal requerida. En la lista hay varias posibilidades para seleccionar (véase la imagen Disposición de la armadura).
La 'Disposición de la armadura' influye en el diagrama de la armadura longitudinal requerida, que siempre se muestra después del cálculo, independientemente de si se cumplen o no las verificaciones individuales. Si después del cálculo una barra con la armadura longitudinal definida no estuviera dimensionada de forma suficiente, puede comparar este diagrama de la armadura requerida con el diagrama de la armadura existente y determinar de ello la 'Armadura no cubierta'. Esta está disponible como resultado.
Distribuir la armadura uniformemente sobre todo el ancho de la losa
Con esta opción puede definir si, al determinar la armadura longitudinal requerida, se debe considerar todo el ancho de la losa de la barra tipo nervio (ancho completo del ala) o solo el ancho de la sección rectangular.
Incluir la fuerza de tracción por cortante en la armadura longitudinal requerida
La casilla de verificación controla si, al determinar la armadura longitudinal requerida, debe incluirse o no la componente de tracción procedente del esfuerzo cortante (decalaje de la armadura longitudinal de tracción).
Reglas constructivas
Opcionalmente, al calcular las barras también se verifican requisitos constructivos respecto a la 'Armadura longitudinal mínima', la 'Cuantía mínima de armadura' o la 'Armadura mínima a cortante'. Si alguna de estas verificaciones no se cumple con la armadura especificada, puede excluir aquí la verificación o ajustar la armadura.
Armadura a cortante requerida - Resistencia a cortante
Para la determinación de la armadura a cortante requerida hay tres opciones disponibles.
Por defecto, para la determinación de la resistencia a cortante VRd,c se considera la armadura longitudinal estáticamente requerida. Dado que con esta opción la cuantía de armadura longitudinal ρl difiere de una posición x a otra de la barra, la resistencia a cortante tampoco es constante a lo largo de la barra, sino que depende de la armadura longitudinal requerida.
Alternativamente, puede considerar la armadura longitudinal existente para determinar la resistencia a cortante VRd,c. Si a lo largo de la barra se ha definido una armadura longitudinal constante, la cuantía de armadura longitudinal ρl considerada también es constante.
Con la tercera opción puede hacer que se aumente la armadura longitudinal requerida para evitar armadura a cortante. De este modo, la armadura longitudinal requerida no solo se ve influida por el cálculo a flexión, sino también por el cálculo del esfuerzo cortante: el programa aumenta la armadura longitudinal requerida hasta que VEd = VRd,c.
Cortante y torsión
En la categoría Cortante y torsión | Configuración de cálculo define qué área de la sección se considera en las verificaciones de cortante y torsión y cómo se determina la resistencia a torsión antes de la fisuración.
Considerar el ala en secciones paramétricas en T e I para el cálculo de cortante y torsión
Con esta casilla de verificación controla si, en secciones paramétricas en T e I, el ala se considera para el cálculo de cortante y torsión.
- Activada: El ala se considera además del alma.
- Desactivada: Solo se considera el alma.
La opción se aplica a las siguientes secciones paramétricas:
| Tipo de perfil | Perfiles paramétricos |
|---|---|
| Perfiles en T | TU_M1, T_M1, TC_M1, TTF_M1, TTW_M1, TTWC_M1 |
| Perfiles en I | ID_M1, I_M1, IC_M1, ITF_M1 |
Para las verificaciones de cortante, el programa determina las propiedades de la sección automáticamente en la dirección del esfuerzo cortante actuante VEd. Para ello, la sección se divide en un ala traccionada y un ala comprimida (método de dos cuerdas, Two-Chord-Methode).
De la posición de ambos alas se obtienen los siguientes valores:
- Canto útil de una sección dVEd: distancia entre el ala traccionada y el punto más comprimido de la sección a cortante en dirección VEd
- Brazo de palanca interno zVEd: distancia entre el ala traccionada y el ala comprimida en dirección VEd
- Ancho del alma bw: menor ancho de la sección perpendicular a VEd entre el ala traccionada y el ala comprimida
Qué área de la sección se considera depende del tipo de sección:
- Secciones rectangulares y circulares: sección completa
- Secciones paramétricas en T e I: alma o alma con ala, dependiendo de la opción Considerar el ala en secciones paramétricas en T e I para el cálculo de cortante y torsión
- Secciones de RSECTION: sección completa
Determinación geométrica
En los siguientes casos, el programa determina las propiedades de la sección geométricamente:
- La sección está completamente comprimida o completamente traccionada, es decir, solo existe una resultante.
- El ángulo entre VEd y el eje neutro es menor de 20°.
- La dirección de VEd no es unívoca.
En estos casos, el programa determina los alas únicamente a partir de la geometría de la armadura, sin considerar el estado de tensiones y deformaciones:
- Una línea perpendicular a VEd que pasa por el centro de gravedad de la sección a cortante divide la sección en dos partes.
- En cada parte se determina el centro de gravedad geométrico de la armadura a partir del área y las coordenadas de las barras. Estos centros de gravedad forman los dos alas.
- A partir de estos alas se determinan d, z, bw,t y bw,t,c.
Resistencia a torsión antes de la fisuración
En esta lista selecciona con qué módulo resistente torsor se determina la capacidad de torsión de la sección no fisurada TRd,c. Este ajuste también se aplica a la capacidad de torsión máxima TRd,max según EN 1992-1-1, 6.3.2.
- Mediante el módulo resistente torsor | Wt: El módulo resistente torsor Wt se toma directamente de las propiedades de la sección.
- Mediante sección de pared delgada | Ak: El módulo resistente torsor se determina a partir de la sección equivalente de pared delgada con el área del núcleo Ak. Esta opción está preseleccionada.
- Resistencia mínima mediante Wt y Ak: Se considera el menor de los dos valores.
Unión de cortante
Rasante en la junta entre hormigones

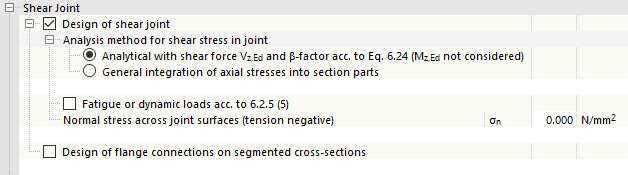

Al marcar la casilla de verificación Cálculo de la unión de cortante se activa el cálculo de juntas que, por ejemplo, existen en complementos de hormigón para elementos prefabricados. De este modo, también se hace accesible el resto de campos para la introducción de los parámetros para la verificación según EN 1992-1-1, 6.2.5.

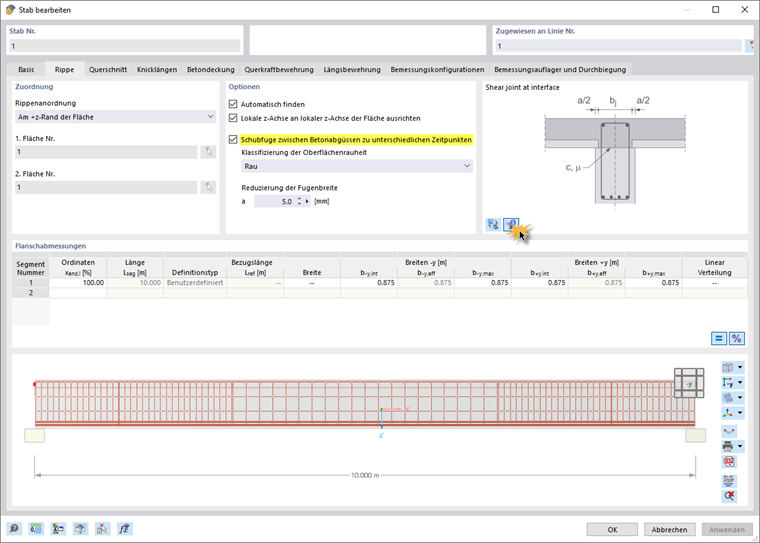

Esta verificación está disponible, hasta ahora, exclusivamente para el tipo de barra "Nervio". Los parámetros de entrada necesarios para la clasificación de la rugosidad de la superficie y el ancho de la junta pueden introducirse en el diálogo de barra en la sección "Nervio".
El capítulo Transmisión de rasante en juntas ofrece información más detallada.
Transmisión de rasante entre el alma y el ala de la viga
Al marcar la casilla de verificación Verificación de la conexión del ala.. se hace accesible el cálculo para la transmisión de rasante entre el alma y el ala de la viga según EN 1992-1-1, 6.2.4.
Los fundamentos de esta verificación pueden consultarse en el capítulo Transmisión de rasante entre el alma y el ala de la viga.
Limitación de la altura de la zona comprimida
Según EN 1992-1-1, debe realizarse la verificación de la limitación de la zona comprimida dependiendo del método de cálculo (teoría de la elasticidad o teoría de la plasticidad). Si esta verificación se realiza por defecto depende del anejo nacional. Por ejemplo, en el cálculo según DIN EN 1992-1-1 la verificación está activada.
Configuración de cálculo
Por regla general, en las verificaciones de la sección se considera la sección bruta de hormigón. Sin embargo, si desea considerar, por ejemplo, debido a cuantías de armadura más elevadas, una sección neta (sección bruta menos área de armadura) en las verificaciones de la sección, marque la casilla de verificación 'Área neta de hormigón'.
