Pruty

V záložce Pruty dialogu 'Konfigurace mezního stavu únosnosti' provedete základní nastavení ověření v mezní stavu únosnosti (ULS) pro pruty a sady prutů.

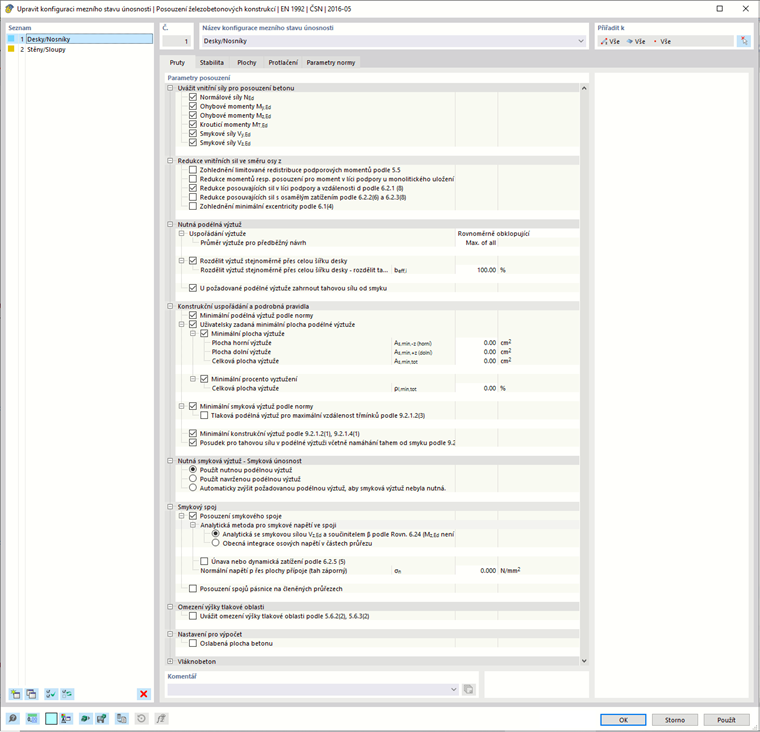

Upravit konfiguraci únosnosti - Pruty

'Parametry posouzení' jsou rozděleny do několika kategorií.

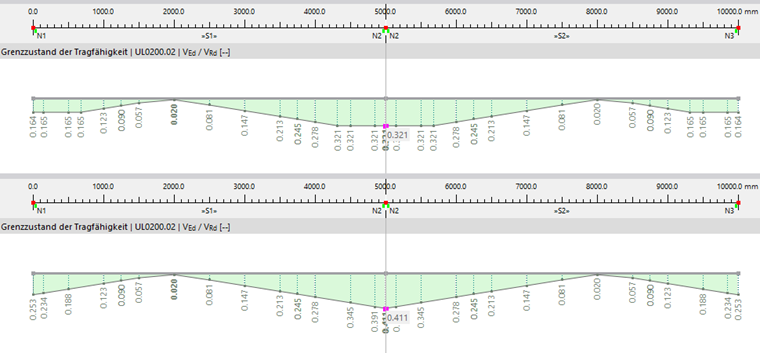

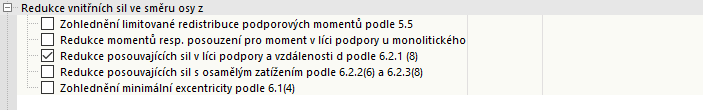

Zohlednit vnitřní síly pro posouzení betonu

V této kategorii máte možnost ovlivnit vnitřní síly prutu N, M_y, M_z, V_y, V_z a M_T pro posouzení a určit, které vnitřní síly mají být při ověřeních zohledněny. Ve výchozím nastavení jsou zohledněny všechny síly a momenty, pokud překračují určitou 'Toleranci'. Tuto hodnotu můžete pro každý typ vnitřní síly nastavit individuálně.

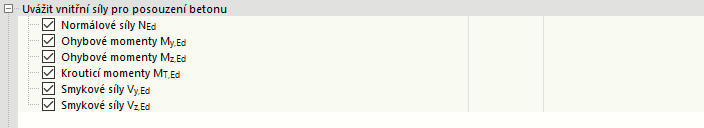

Uvážit vnitřní síly pro posouzení betonu

Lze tak například zanedtat krouticí moment vyplývající z podmínek souladu při posouzení žebra. Definujte k tomu novou konfiguraci mezního stavu únosnosti, deaktivujte krouticí momenty M_T,Ed a použijte tuto konfiguraci pro žebro.

1. banner.text

Potřebná podélná výztuž

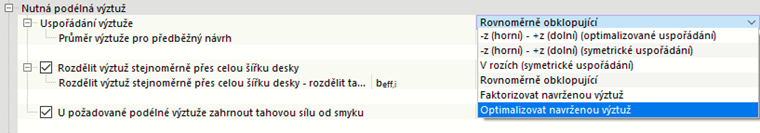

Uspořádání výztuže pro stanovení potřebné podélné výztuže

Uspořádání výztuže

Uspořádáním výztuže můžete ovlivnit stanovení potřebné podélné výztuže. V seznamu je k dispozici několik možností k výběru (viz obrázek Uspořádání výztuže).

'Uspořádání výztuže' ovlivňuje průběh potřebné podélné výztuže, který se po posouzení vždy vypisuje – bez ohledu na to, zda jsou jednotlivá ověření splněna či nikoliv. Pokud by po posouzení byl prut s definovanou podélnou výztuží nedimenzovaný, můžete tento průběh potřebné výztuže porovnat s průběhem existující výztuže a z toho stanovit 'Nepokrytou výztuž'. Ta je k dispozici jako výsledek.

Rozložit výztuž rovnoměrně po celé šířce desky

Touto možností můžete určit, zda se má při stanovení potřebné podélné výztuže přihlédnout k celé šířce desky žebrovaného prutu (celá šířka pásu) nebo pouze k šířce obdélníkového průřezu.

Zahrnout tahovou sílu ze smyku do potřebné podélné výztuže

Zaškrtávací pole řídí, zda má být při stanovení potřebné podélné výztuže zahrnuta složka tahové síly ze smykové síly (rozdělení podélné tahové výztuže), či nikoliv.

1. banner.important

Konstrukční pravidla

Konstrukční uspořádání a podrobná pravidla

Volitelně jsou při posouzení prutů ověřovány také konstrukční požadavky týkající se 'minimální podélné výztuže', 'minimálního stupně vyztužení' nebo 'minimální smykové výztuže'. Pokud některé z těchto ověření není s předepsanou výztuží splněno, můžete buď zde ověření vyloučit, nebo přizpůsobit výztuž.

Potřebná smyková výztuž - únosnost ve smyku

Pro stanovení potřebné smykové výztuže jsou k dispozici tři možnosti.

Nutná smyková výztuž - Smyková únosnost

Ve výchozím nastavení se pro stanovení únosnosti ve smyku V_Rd,c přihléduje ke staticky potřebné podélné výztuži. Protože se u této možnosti stupeň vyztužení podélnou výztuží ρ_l liší od místa x k místu x prutu, není ani únosnost ve smyku podél prutu konstantní, ale závisí na potřebné podélné výztuži.

Alternativně můžete přihlédnout k existující podélné výztuži, abyste stanovili únosnost ve smyku V_Rd,c. Byla-li podél prutu definována konstantní podélná výztuž, je i přihlédnutý stupeň vyztužení podélnou výztuží ρ_l konstantní.

Třetí možností můžete nechat zvětšit potřebnou podélnou výztuž, abyste se vyhnuli smykové výztuži. Tím je potřebná podélná výztuž ovlivněna nejen posouzením ohybu, ale i ověřením smykové síly: Program zvětšuje potřebnou podélnou výztuž tak dlouho, dokud není V_Ed = V_Rd,c.

Smyk a kroucení

V kategorii Smyk a kroucení | Nastavení výpočtu určíte, která oblast průřezu se přihlédne při ověřeních smyku a kroucení a jak se stanoví odolnost proti kroucení před vznikem trhlin.

Smyk a kroucení – nastavení výpočtu

Zohlednit pásnici u parametrických profilů T a I pro výpočet smyku a kroucení

Toto zaškrtávací pole řídí, zda se u parametrických profilů T a I přihlédne k pásnici pro výpočet smyku a kroucení.

• Aktivováno: Pásnice se přihlédne navíc ke stojině.
• Deaktivováno: Přihlédne se pouze ke stojině.

Možnost platí pro následující parametrické profily:

1. table.uni.withheader
2. align=left@width=25%|align=left@width=75%

Druh profilu|Parametrické profily Profily T|TU_M1, T_M1, TC_M1, TTF_M1, TTW_M1, TTWC_M1 Profily I|ID_M1, I_M1, IC_M1, ITF_M1

1. /
2. banner.text@Možnost neplatí pro profily dvojtvaré I a profily U. U obdélníkových a kruhových průřezů a u průřezů z RSECTION se vždy přihlédne k celému průřezu.#/

Pro ověření smyku stanoví program průřezové hodnoty automaticky ve směru působící smykové síly V_Ed. K tomu je průřez rozdělen na tahový pás a tlačený pás (metoda dvou pásů, Two-Chord-Methode).

Z polohy obou pásů vyplývají následující hodnoty:

• Účinná výška průřezu d_VEd: vzdálenost mezi tahovým pásem a nejvíce stlačeným bodem smykového průřezu ve směru V_Ed

• Vnitřní rameno síly z_VEd: vzdálenost mezi tahovým a tlačeným pásem ve směru V_Ed

• Šířka stojiny b_w: nejmenší šířka průřezu kolmo k V_Ed mezi tahovým a tlačeným pásem

Metoda dvou pasů – průřezové charakteristiky pro smyk u T-nosníku se dvěma stojinami

Která oblast průřezu se přihlédne, závisí na typu průřezu:

• Obdélníkové a kruhové průřezy: celý průřez
• Parametrické profily T a I: stojina nebo stojina s pásnicí, v závislosti na možnosti Zohlednit pásnici u parametrických profilů T a I pro výpočet smyku a kroucení
• Průřezy z RSECTION: celý průřez

Geometrické stanovení

V následujících případech stanoví program průřezové hodnoty geometricky:

• Průřez je zcela stlačený nebo zcela tažený, tedy existuje pouze jedna výslednice.
• Úhel mezi V_Ed a neutrální osou je menší než 20°.
• Směr V_Ed není jednoznačný.

V těchto případech stanoví program pásy pouze z geometrie výztuže, bez zohlednění stavu napětí a deformace:

1. Přímka kolmá k V_Ed procházející těžištěm smykového průřezu rozdělí průřez na dvě části.
2. V každé části se stanoví geometrické těžiště výztuže z plochy a souřadnic prutů. Tato těžiště tvoří oba pásy.
3. Z těchto pásů se stanoví d, z, b_w,t a b_w,t,c.

Geometrická metoda dvou pásů

Odolnost proti kroucení před vznikem trhlin

V tomto seznamu vyberete, jakým průřezovým modulem v kroucení se stanoví únosnost v kroucení neprasknutého průřezu T_Rd,c. Nastavení platí také pro maximální únosnost v kroucení T_Rd,max podle EN 1992-1-1, 6.3.2.


Nastavení torzní odolnosti
• Pomocí průřezového modulu v kroucení | W_t: Průřezový modul v kroucení W_t se převezme přímo z průřezových hodnot.
• Pomocí tenkostěnného profilu | A_k: Průřezový modul v kroucení se stanoví z tenkostěnného náhradního průřezu s jádrovou plochou A_k. Tato možnost je přednastavena.
1. banner.text@Jak se vytváří tenkostěnný náhradní průřez (Equivalent Thin-Walled Section, ETWS) pro průřezy z RSECTION, je popsáno v příručce RSECTION v kapitole Spony.#/
• Minimální odolnost z W_t a A_k: Přihlédne se k menší z obou hodnot.

Smyková spára


Styčná plocha

Přenos smykové síly ve spárách

Zaškrtnutím zaškrtávacího pole Posouzení smykové spáry se aktivuje posouzení spár, které například existují u betonových doplňků pro prefabrikované dílce. Tím se zpřístupní i další pole pro zadání parametrů pro vedení ověření podle EN 1992-1-1, 6.2.5.

Toto ověření je dosud k dispozici výhradně pro typ prutu "Žebro". Potřebné vstupní parametry pro klasifikaci drsnosti povrchu a šířky spáry lze zadat v dialogu prutu v oddíle "Žebro".

Další informace nabízí kapitola Přenos smyku ve spárách.

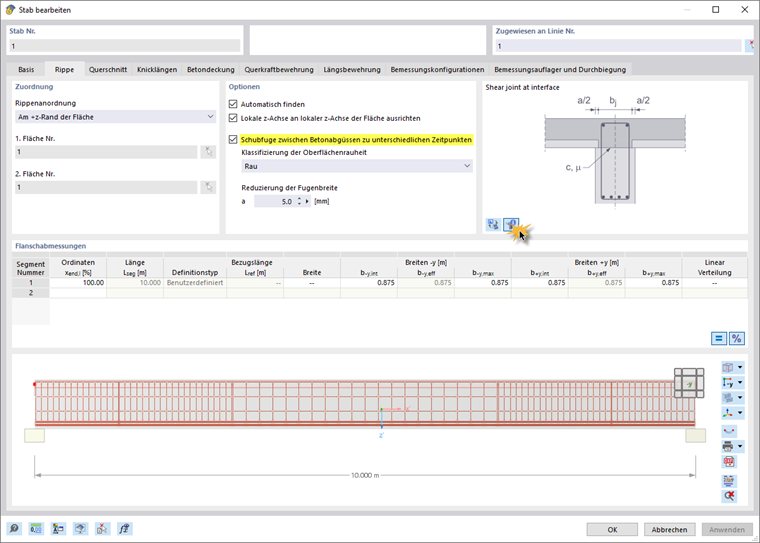

Klasifikace drsnosti povrchu a šířky spáry pro žebra

Přenos smykové síly mezi stojinou a pásem nosníku

Zaškrtnutím zaškrtávacího pole Ověření ukotvení pásu.. se zpřístupní posouzení pro přenos smykové síly mezi stojinou a pásem nosníku podle EN 1992-1-1, 6.2.4.

Základy tohoto ověření lze dohledat v kapitole Přenos smykové síly mezi stojinou a pásem nosníku.

Omezení výšky tlakové oblasti


Omezení výšky tlakové oblasti

Podle EN 1992-1-1 je v závislosti na výpočetní metodě (teorie pružnosti nebo teorie plasticity) nutné provést ověření omezení tlakové oblasti. Zda toto ověření probíhá ve výchozím nastavení, závisí na národní příloze. Při posouzení podle DIN EN 1992-1-1 je například ověření aktivováno.

Nastavení výpočtu



Obvykle se při ověřeních průřezů přihlédne k hrubému betonovému průřezu. Chcete-li však například z důvodu vyšších stupňů vyztužení přihlédnout při ověřeních průřezů k neoslabenému průřezu (hrubý průřez minus průřezová plocha výztuže), zaškrtněte zaškrtávací pole 'Čistá betonová plocha'.
