Nel registro Barre della finestra di dialogo 'Configurazione di capacità portante', si effettuano le impostazioni di base per le verifiche di GZT delle barre e dei gruppi di barre.
I 'Parametri di progettazione' sono suddivisi in diverse categorie.

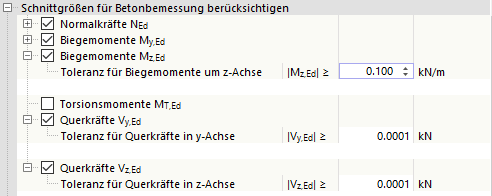

Considerare le forze interne per il progetto del calcestruzzo
In questa categoria, è possibile controllare le forze interne delle barre N, My, Mz, Vy, Vz e MT per il dimensionamento e stabilire quali forze interne devono essere considerate nelle verifiche. Per impostazione predefinita vengono considerate tutte le forze e i momenti che superano una determinata 'tolleranza'. È possibile impostare individualmente questo valore per ciascun tipo di forza interna.
Ad esempio, è possibile trascurare il momento torcente per la progettazione di una nervatura in base a condizioni di compatibilità. A questo scopo, definire una nuova configurazione di capacità portante, disattivare i momenti torcenti MT,Ed e utilizzare questa configurazione per la nervatura.
Riduzione delle forze interne in direzione z
In questa categoria è possibile effettuare impostazioni per il 'ricollocamento dei momenti', 'arrotondamento dei momenti' o 'momenti al bordo di appoggio' e la 'riduzione delle forze di taglio'.
Ogni opzione è associata ai relativi paragrafi della norma. Le caselle di controllo determinano se il momento di progetto My deve essere modificato o se la forza di taglio Vz deve essere ridotta nel progetto.
Nel capitolo Appoggi di progetto e infissioni è descritto come procedere nella definizione degli appoggi per il progetto del calcestruzzo e come impostare i parametri per un appoggio monolitico o il rapporto δ per il ricollocamento del momento su un appoggio interno.
L'immagine seguente mostra le utilizzazioni per la verifica della forza di taglio UL0200.02 con riduzione della forza di taglio Vz (andamento superiore) e senza riduzione della forza di taglio Vz (andamento inferiore).
Ulteriori informazioni sulla riduzione della forza di taglio nella progettazione delle barre possono essere trovate nei seguenti articoli tecnici della nostra Knowledge Base:
- Riduzione della forza di taglio Vz (per RFEM 5, concetto valido anche per RFEM 6)
- Definizione degli appoggi di progetto
Armatura longitudinale richiesta

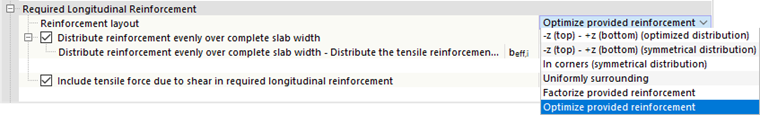

Disposizione dell'armatura
Con la disposizione dell'armatura, è possibile influenzare la determinazione dell'armatura longitudinale richiesta. Nella lista sono disponibili diverse opzioni tra cui scegliere (vedi immagine Disposizione dell'armatura).
La 'Disposizione dell'armatura' influisce sull'andamento dell'armatura longitudinale richiesta, che viene sempre visualizzata dopo il dimensionamento, indipendentemente dal fatto che le singole verifiche siano soddisfatte o meno. Se, dopo la progettazione, una barra con l'armatura longitudinale definita non è sufficientemente dimensionata, è possibile confrontare questo andamento dell'armatura richiesta con l'andamento dell'armatura presente e da ciò determinare l'armatura 'Non coperta'. Questa è disponibile come risultato.
Distribuire uniformemente l'armatura su tutta la larghezza della lastra
Con questa opzione, si può decidere se per la determinazione dell'armatura longitudinale richiesta debba essere considerata tutta la larghezza della lastra della trave a sezione a T (intera larghezza della flangia) o solo la larghezza della sezione trasversale rettangolare.
Includere la trazione dovuta al taglio nell'armatura longitudinale richiesta
La casella di controllo stabilisce se la componente di forza di trazione dovuta alla forza di taglio (copertura di forza di trazione) debba essere inclusa nella determinazione dell'armatura longitudinale richiesta o meno.
Regole costruttive
Facoltativamente, nella progettazione delle barre vengono verificate anche le prescrizioni costruttive relative alla 'Armatura longitudinale minima', 'Grado minimo di armatura' o 'Armatura a taglio minima'. Se una di queste verifiche non è soddisfatta con l'armatura prevista, si può scegliere di escludere la verifica o di adattare l'armatura.
Armatura a taglio richiesta - Capacità portante a taglio
Per determinare l'armatura a taglio richiesta sono disponibili tre opzioni.
Nella configurazione predefinita viene considerata l'armatura longitudinale staticamente necessaria per determinare la capacità portante a taglio VRd,c. Poiché con questa opzione il grado di armatura longitudinale ρl varia da un punto x all'altro della barra, anche la capacità portante a taglio lungo la barra non è costante, ma dipende dall'armatura longitudinale richiesta.
In alternativa, si può considerare l'armatura longitudinale esistente per determinare la capacità portante a taglio VRd,c. Se lungo la barra è stata definita un'armatura longitudinale costante, anche il grado di armatura longitudinale ρl utilizzato sarà costante.
Con la terza opzione, è possibile aumentare l'armatura longitudinale richiesta per evitare l'armatura a taglio. In tal modo, l'armatura longitudinale richiesta non è influenzata solo dal dimensionamento a flessione, ma anche dalla verifica a taglio: il software aumenta l'armatura longitudinale richiesta finché VEd = VRd,c.

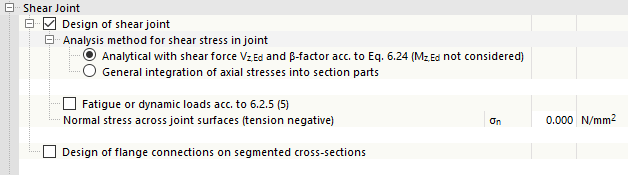

Giunti di taglio
In questa categoria, è possibile verificare i giunti di taglio delle sezioni di calcestruzzo e le forze di taglio tra l'anima della trave e la flangia. Attivando la casella di controllo 'Progettazione dei giunti di taglio', viene attivata la progettazione dei giunti, che sono presenti, ad esempio, nelle integrazioni di calcestruzzo per i prefabbricati. Questo rende disponibili anche gli altri campi per l'inserimento dei parametri secondo EN 1992-1-1, 6.2.5.

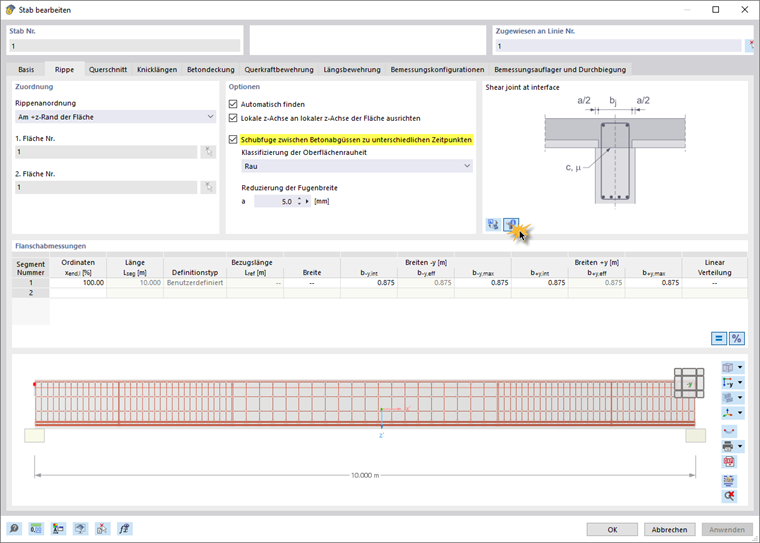

Questa verifica è attualmente disponibile esclusivamente per il tipo di barra "Nervatura". Le necessarie immissioni per la classificazione della rugosità della superficie e della larghezza del giunto possono essere effettuate nella finestra di dialogo della barra nella sezione "Nervatura".
Limitazione dell'altezza della zona compressa
Secondo EN 1992-1-1, a seconda del metodo di calcolo (teoria dell'elasticità o della plasticità), è necessario effettuare la verifica della limitazione della zona compressa. Se questa verifica viene effettuata per impostazione predefinita dipende dall'allegato nazionale. Ad esempio, nel progetto secondo DIN EN 1992-1-1 la verifica è attivata.
Impostazione del calcolo
Di norma, per le verifiche della sezione trasversale viene considerata la sezione trasversale di calcestruzzo lordo. Tuttavia, se si desidera considerare una sezione netta (sezione lorda meno la sezione dell'armatura) nelle verifiche della sezione trasversale, ad esempio a causa di gradi di armatura più elevati, selezionare la casella di controllo 'Superficie di calcestruzzo netta'.
