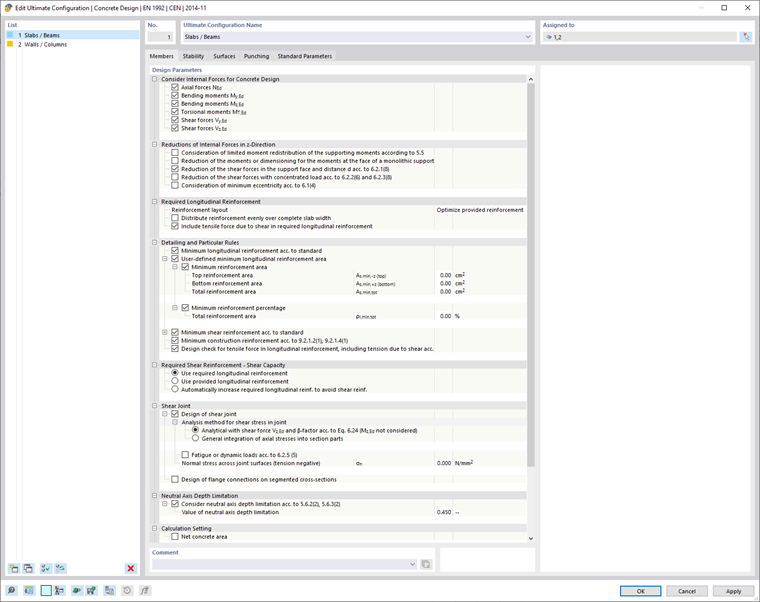

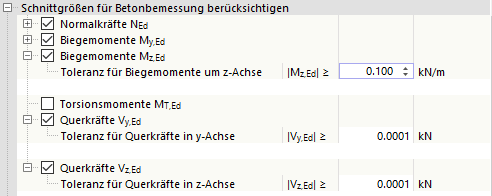

W rejestrze Pręty okna dialogowego 'Konfiguracja stanu granicznego nośności' dokonujesz podstawowych ustawień dotyczących sprawdzeń w stanie granicznym nośności prętów i zbiorów prętów.
- banner.important
Wymagane zbrojenie podłużne
Rozmieszczenie zbrojenia

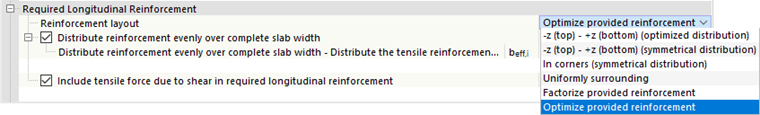

Poprzez rozmieszczenie zbrojenia możesz wpływać na obliczanie wymaganego zbrojenia podłużnego. Na liście dostępne są różne możliwości do wyboru (zob. obraz Rozmieszczenie zbrojenia).
'Rozmieszczenie zbrojenia' wpływa na przebieg wymaganego zbrojenia podłużnego, który po obliczeniach jest zawsze wyświetlany – niezależnie od tego, czy poszczególne sprawdzenia zostały spełnione, czy nie. Jeżeli po obliczeniach okaże się, że pręt ze zdefiniowanym zbrojeniem podłużnym nie jest wystarczająco zwymiarowany, możesz porównać ten przebieg wymaganego zbrojenia z przebiegiem zbrojenia istniejącego i na tej podstawie określić 'Zbrojenie niepokryte'. Jest ono dostępne jako wynik.
Równomierne rozłożenie zbrojenia na całej szerokości płyty
Za pomocą tej opcji można określić, czy przy obliczaniu wymaganego zbrojenia podłużnego należy uwzględnić całą szerokość płyty elementu typu "Żebro" (całą szerokość pasa), czy tylko szerokość przekroju prostokątnego.
Uwzględnienie siły rozciągającej ze ścinania w wymaganym zbrojeniu podłużnym
Pole wyboru steruje tym, czy przy obliczaniu wymaganego zbrojenia podłużnego ma być uwzględniona składowa siły rozciągającej pochodząca od siły tnącej (kończenie rozciąganego zbrojenia podłużnego), czy nie.
- banner.important
Reguły konstrukcyjne
Opcjonalnie przy wymiarowaniu prętów sprawdzane są również wymagania konstrukcyjne dotyczące 'minimalnego zbrojenia podłużnego', 'minimalnego stopnia zbrojenia' lub 'minimalnego zbrojenia na ścinanie'. Jeżeli któreś z tych sprawdzeń nie jest spełnione przy zadanym zbrojeniu, możesz albo wyłączyć to sprawdzenie tutaj, albo dostosować zbrojenie.

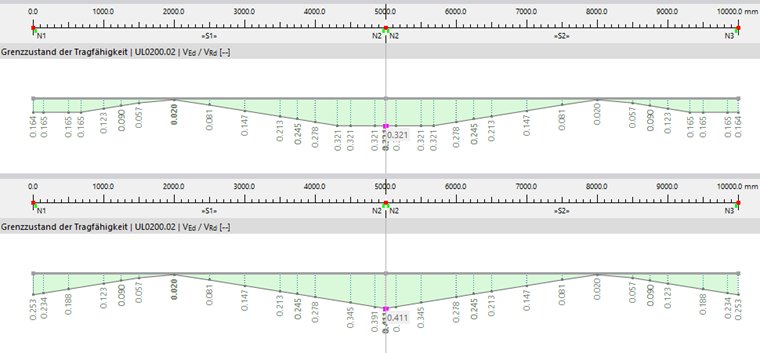

Wymagane zbrojenie na ścinanie – nośność na ścinanie
Do obliczania wymaganego zbrojenia na ścinanie dostępne są trzy opcje do wyboru.
W ustawieniu domyślnym do obliczania nośności na ścinanie VRd,c przyjmuje się statycznie wymagane zbrojenie podłużne. Ponieważ przy tej opcji stopień zbrojenia podłużnego ρl różni się w poszczególnych miejscach x pręta, nośność na ścinanie wzdłuż pręta nie jest stała, lecz zależna od wymaganego zbrojenia podłużnego.
Alternatywnie możesz przyjąć istniejące zbrojenie podłużne w celu określenia nośności na ścinanie VRd,c. Jeżeli wzdłuż pręta zdefiniowano stałe zbrojenie podłużne, przyjęty stopień zbrojenia podłużnego ρl również jest stały.
Za pomocą trzeciej opcji można zwiększyć wymagane zbrojenie podłużne, aby uniknąć zbrojenia na ścinanie. W ten sposób wymagane zbrojenie podłużne jest określane nie tylko na podstawie wymiarowania na zginanie, lecz także na podstawie sprawdzenia siły tnącej: Program zwiększa wymagane zbrojenie podłużne tak długo, aż VEd = VRd,c.
Ścinanie i skręcanie
W kategorii Ścinanie i skręcanie | Ustawienia obliczeń określasz, który obszar przekroju jest przyjmowany w sprawdzeniach na ścinanie i skręcanie oraz w jaki sposób jest obliczana nośność na skręcanie przed zarysowaniem.
Uwzględnianie pasa w parametrycznych przekrojach T i I w obliczeniach na ścinanie i skręcanie
Za pomocą tego pola wyboru sterujesz tym, czy przy parametrycznych przekrojach T i I pas ma być uwzględniany w obliczeniach na ścinanie i skręcanie.
- Aktywne: Pas jest uwzględniany dodatkowo do środnika.
- Nieaktywne: Uwzględniany jest tylko środnik.
Opcja dotyczy następujących parametrycznych przekrojów:
- table.uni.withheader
- align=left@width=25%|align=left@width=75%
Rodzaj przekroju|Przekroje parametryczne Przekroje T|TU_M1, T_M1, TC_M1, TTF_M1, TTW_M1, TTWC_M1 Przekroje I|ID_M1, I_M1, IC_M1, ITF_M1
- /
- banner.text@Opcja nie dotyczy przekrojów dwuteowych i ceowych. Przy przekrojach prostokątnych i kołowych oraz przy przekrojach z RSECTION zawsze przyjmowany jest cały przekrój.#/
Do sprawdzeń na ścinanie program oblicza wartości przekroju automatycznie w kierunku działającej siły tnącej VEd. W tym celu przekrój jest dzielony na pas rozciągany i pas ściskany (metoda dwóch cięciw).
Z położenia obu pasów wynikają następujące wartości:
- Efektywna wysokość przekroju dVEd: odległość między pasem rozciąganym a najbardziej ściskanym punktem przekroju na ścinanie w kierunku VEd
- Wewnętrzny ramię sił zVEd: odległość między pasem rozciąganym a pasem ściskanym w kierunku VEd
- Szerokość środnika bw: najmniejsza szerokość przekroju prostopadła do VEd między pasem rozciąganym a pasem ściskanym
Który obszar przekroju jest przyjmowany, zależy od typu przekroju:
- Przekroje prostokątne i kołowe: cały przekrój
- Parametryczne przekroje T i I: środnik lub środnik z pasem, w zależności od opcji Uwzględnianie pasa w parametrycznych przekrojach T i I w obliczeniach na ścinanie i skręcanie
- Przekroje z RSECTION: cały przekrój
Obliczanie geometryczne
W następujących przypadkach program oblicza wartości przekroju geometrycznie:
- Przekrój jest całkowicie ściskany lub całkowicie rozciągany, tzn. występuje tylko jedna wypadkowa.
- Kąt między VEd a osią obojętną jest mniejszy niż 20°.
- Kierunek VEd nie jest jednoznaczny.
W tych przypadkach program określa pasy wyłącznie na podstawie geometrii zbrojenia, bez uwzględniania stanu naprężeń i odkształceń:
- Linia prostopadła do VEd przechodząca przez środek ciężkości przekroju na ścinanie dzieli przekrój na dwie części.
- W każdej części określany jest geometryczny środek ciężkości zbrojenia na podstawie powierzchni i współrzędnych prętów. Te środki ciężkości tworzą oba pasy.
- Z tych pasów wyznaczane są d, z, bw,t i bw,t,c.
Nośność na skręcanie przed zarysowaniem
Na tej liście wybierasz, za pomocą którego wskaźnika wytrzymałości na zginanie przy skręcaniu jest obliczana nośność na skręcanie przekroju niezarysowanego TRd,c. Ustawienie dotyczy również maksymalnej nośności na skręcanie TRd,max wg EN 1992-1-1, 6.3.2.
- Za pomocą wskaźnika wytrzymałości na zginanie przy skręcaniu | Wt: Wskaźnik wytrzymałości na zginanie przy skręcaniu Wt jest pobierany bezpośrednio z charakterystyk przekroju.
- Za pomocą przekroju cienkościennego | Ak: Wskaźnik wytrzymałości na zginanie przy skręcaniu jest obliczany na podstawie cienkościennego przekroju zastępczego o powierzchni rdzenia Ak. Ta opcja jest ustawiona domyślnie.
- banner.text@Jak tworzony jest cienkościenny przekrój zastępczy (Equivalent Thin-Walled Section, ETWS) dla przekrojów z RSECTION, opisano w podręczniku RSECTION w rozdziale Strzemiona.#/
- Minimalna nośność z Wt i Ak: Przyjmowana jest mniejsza z obu wartości.
Połączenie na ścinanie
Przenoszenie ścinania w spoinach

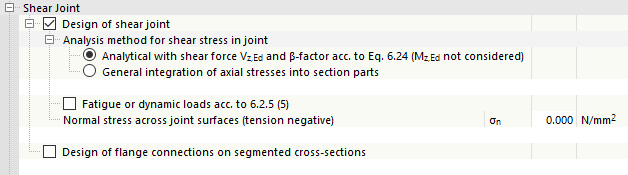

Zaznaczenie pola wyboru Obliczanie połączenia na ścinanie aktywuje obliczanie spoin, które występują na przykład przy uzupełnieniach betonowych dla elementów prefabrykowanych. W ten sposób dostępne stają się również pozostałe pola do wprowadzania parametrów prowadzenia sprawdzeń zgodnie z EN 1992-1-1, 6.2.5.

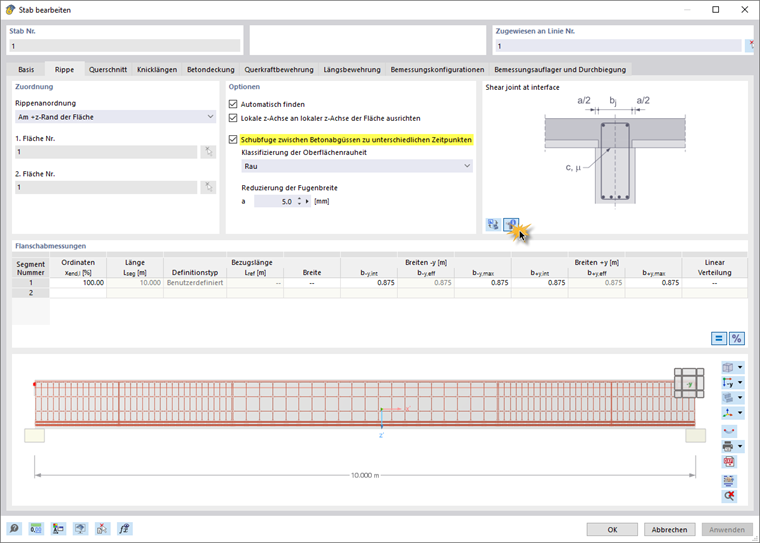

To sprawdzenie jest dotychczas dostępne wyłącznie dla typu pręta "Żebro". Wymagane parametry wejściowe do klasyfikacji chropowatości powierzchni i szerokości spoiny można wprowadzić w tym celu w oknie dialogowym pręta w sekcji "Żebro".
Dalsze informacje zawiera rozdział Przenoszenie ścinania w spoinach.
Przenoszenie ścinania między środnikiem belki a pasem
Zaznaczenie pola wyboru Sprawdzenie połączenia pasa.. udostępnia obliczenia przenoszenia ścinania między środnikiem belki a pasem zgodnie z EN 1992-1-1, 6.2.4.
Podstawy tego sprawdzenia można prześledzić w rozdziale Przenoszenie ścinania między środnikiem belki a pasem.
Ograniczenie wysokości strefy ściskanej
Zgodnie z EN 1992-1-1 należy w zależności od metody obliczeń (teoria sprężystości lub teoria plastyczności) przeprowadzić sprawdzenie ograniczenia strefy ściskanej. Czy to sprawdzenie jest przeprowadzane domyślnie, zależy od załącznika krajowego. Przy obliczaniu według DIN EN 1992-1-1 na przykład sprawdzenie jest aktywowane.
Ustawienie obliczeń
Z reguły przy sprawdzeniach przekrojów przyjmuje się betonowy przekrój brutto. Jeżeli jednak chcesz na przykład uwzględnić przekrój netto (przekrój brutto pomniejszony o przekrój zbrojenia) przy sprawdzeniach przekrojów ze względu na wyższe stopnie zbrojenia, zaznacz pole wyboru 'Netto powierzchnia betonu'.
