Nella parte inferiore della finestra di lavoro si trovano le tabelle. Gestiscono i dati del modello, del carico e dei risultati in forma numerica.

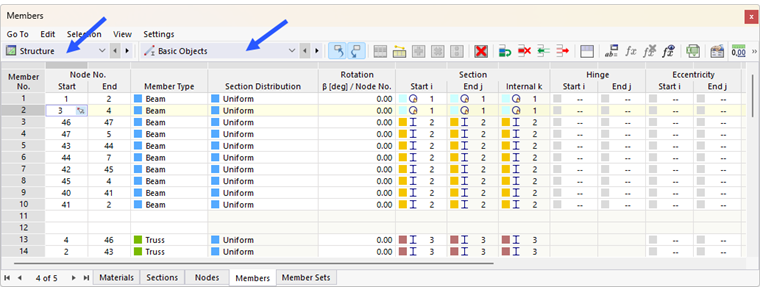

I contenuti delle tabelle sono controllabili tramite le categorie e le singole sottocategorie. Imposta prima la categoria a sinistra nella barra degli strumenti delle tabelle. Nella lista sono disponibili diverse voci per i dati della struttura, dei carichi e dei risultati da selezionare.
Quindi, seleziona la sottocategoria nella lista accanto. Ogni categoria è suddivisa in voci specifiche.
Ora puoi accedere alle singole tabelle tramite le schede.
Se afferri le tabelle sulla barra del titolo con il mouse, puoi spostarle nell'area di lavoro. Un doppio clic sulla barra del titolo o lo spostamento al bordo le aggancia nuovamente al bordo della finestra.
Un oggetto, la cui riga è evidenziata nella tabella, viene selezionato anche nella finestra di lavoro. In questo modo, è possibile localizzare e modificare rapidamente gli oggetti. Questa sincronizzazione tra tabelle e grafica può essere attivata o disattivata con i pulsanti
e
nella barra degli strumenti delle tabelle.
Colori
Di norma, le voci della tabella sono rappresentate in testo nero. Se un oggetto è definito in modo errato, appare in testo rosso. Se invece una cella vuota è contrassegnata in rosso, significa che questa cella è richiamata da un altro oggetto; tuttavia, è priva di contenuto.
Gli oggetti non utilizzati sono rappresentati in testo blu. Le voci viola rappresentano oggetti generati che non sono direttamente modificabili a causa delle referenze. Se gli oggetti si trovano su un layer bloccato, sono rappresentati in testo grigio.
