En la parte inferior de la ventana de trabajo se encuentran las tablas. Gestionan los datos del modelo, de las cargas y de los resultados en forma numérica.

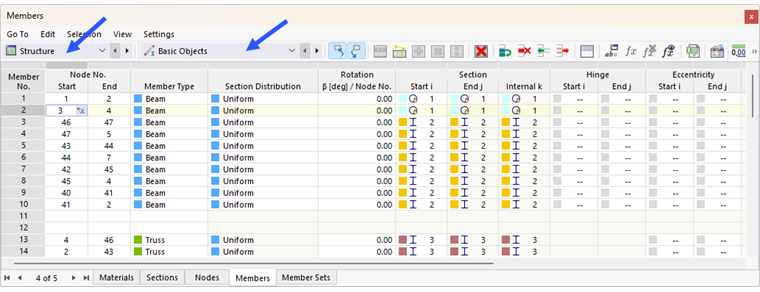

El contenido de las tablas se controla a través de las categorías con las distintas subcategorías. Primero, establezca la categoría en la barra de herramientas de la tabla a la izquierda. En la lista, hay varias entradas disponibles para seleccionar datos de estructura, carga y resultado.
Luego, seleccione en la lista adyacente la subcategoría. Cada categoría se divide en entradas específicas.
Ahora puede acceder a las tablas individuales a través de las pestañas.
Si mueve las tablas utilizando el ratón en la barra de título, puede arrastrarlas al área de trabajo. Un doble clic en la barra de título o moverlas de nuevo hacia el borde acoplará nuevamente las tablas al borde de la ventana.
Un objeto cuya fila está resaltada en la tabla también se seleccionará en la ventana de trabajo. Esto permite localizar y editar rápidamente los objetos. Esta sincronización entre las tablas y el gráfico se puede activar y desactivar con los botones
y
en la barra de herramientas de la tabla.
Colores
Por regla general, las entradas en las tablas se muestran en texto negro. Si un objeto está definido incorrectamente, aparece en texto rojo. Si una celda vacía, en cambio, está marcada en rojo, significa que otro objeto hace referencia a esta celda; sin embargo, está vacía.
Los objetos no utilizados se muestran en texto azul. Las entradas violetas representan objetos generados, que debido a las referencias no son editables directamente. Cuando los objetos están en una capa bloqueada, se muestran en texto gris.
