Wymiary odgrywają ważną rolę w zrozumieniu modelowania. Istnieją różne rodzaje wymiarów, które można dostosować według własnych potrzeb.

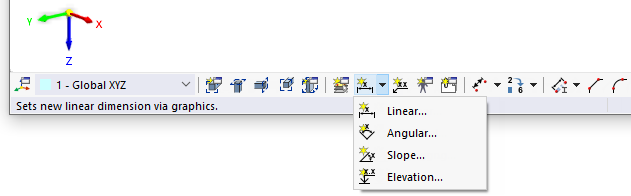

Funkcje przycisku
na pasku narzędzi CAD pozwalają na bezpośrednie ustawienie wymiarów na modelu.
Aby to zrobić, w małym oknie dialogowym Nowy wymiar określ parametry. Następnie kliknij w oknie roboczym na obiekty referencyjne.
Podstawa
W zakładce Podstawa określ, jaki rodzaj wymiaru występuje i jak ma być zaprojektowany.
Rodzaj i styl wymiaru
Na liście dostępne są różne 'rodzaje wymiarów'. Odpowiadają one funkcjom przycisków (patrz rysunek Przycisków do wymiarów).
| Liniowy | Długość(i) między dwoma lub więcej węzłami |
| Kątowy | Kąt między trzema węzłami lub między dwoma prętami |
| Nachylenie | Kąt nachylenia między linią a płaszczyzną |
| Wysokość | Wysokość węzła |
'Właściwości wyświetlania' kontrolują, jakimi symbolami i czcionką będą przedstawione wymiary. Aktualny 'styl' można sprawdzić za pomocą przycisku
: Pojawia się okno dialogowe 'Właściwości wyświetlania' z podglądem wymiaru. W razie potrzeby można dostosować styl dla poszczególnych rodzajów wymiarów.
Opcje

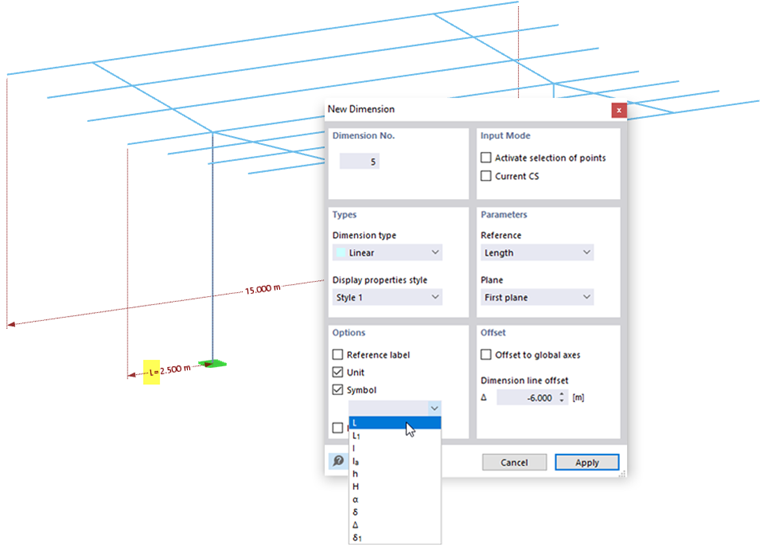

Można uzupełnić wymiar o symbol. Wprowadź 'symbol' lub wybierz odpowiedni wpis z listy.
Parametry
Dla wymiarów długości można w tej sekcji zdefiniować parametry odniesienia.
Określ 'układ współrzędnych', do którego odnosi się wymiar. Można wybrać niestandardowy układ współrzędnych z listy lub utworzyć nowy za pomocą przycisku
.
Za pomocą 'odniesienia wymiaru' można kontrolować, czy wymiar odnosi się do rzeczywistej długości między punktami definicji, czy też do projekcji w jednym z globalnych kierunków.
'Płaszczyzna' określa, gdzie zostanie umieszczona linia wymiarowa. Ustawienie to odnosi się do osi układu współrzędnych. Zmieniając między wpisami 'Pierwsza płaszczyzna' i 'Druga płaszczyzna', można zobaczyć efekty w grafice dialogowej lub oknie roboczym.
Offset

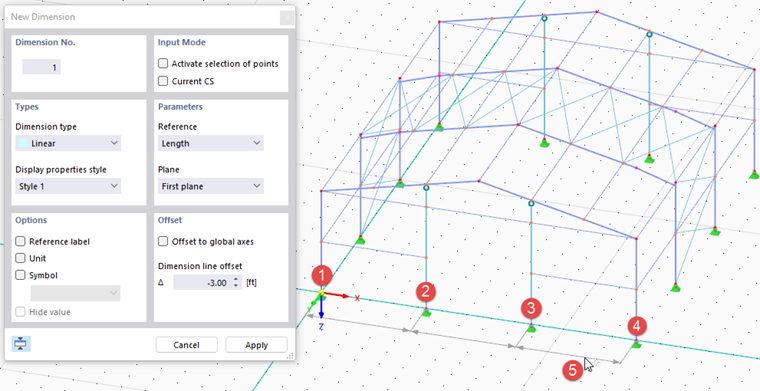

'Offset linii wymiarowej' Δ opisuje odległość linii wymiarowej od obiektów referencyjnych. W oknie dialogowym przycisku można graficznie ustalić tę odległość (patrz krok (5) na rysunku Umieszczenie wymiaru graficznie).
Jeśli zaznaczysz pole wyboru 'Offset do globalnych osi', możesz zdefiniować odległość linii wymiarowej względem globalnych współrzędnych.
Położenie
Zakładka Położenie zarządza obiektami i parametrami wymiarującymi.
Odwołanie wymiarowe

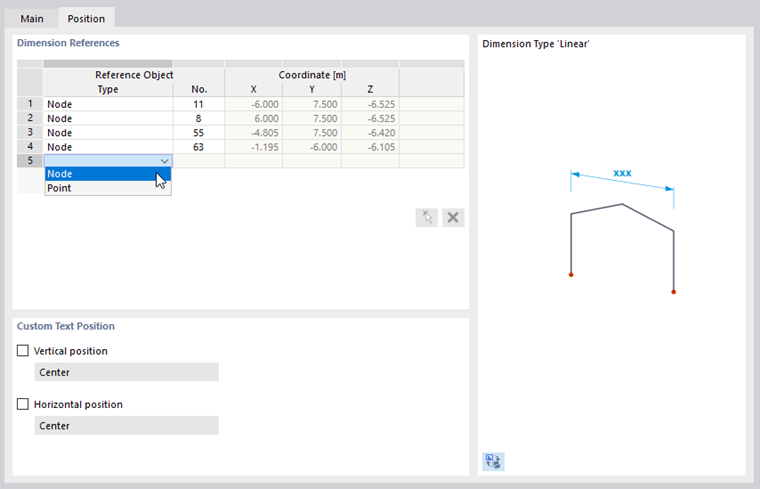

Możliwości wejściowe w tej sekcji zależą od rodzaju wymiaru. Dla wymiarów długości, obiekty referencyjne zarządza się w tabeli: w kolumnie 'Typ' określa się rodzaj obiektu referencyjnego. Następnie podaje się 'numer' węzła lub punktu. Jeśli pole wprowadzania jest aktywowane, można również określić obiekt referencyjny graficznie za pomocą przycisku
. Tabela umożliwia w ten sposób odniesienie linii wymiarowej do innych węzłów bez konieczności usuwania i ponownego definiowania wymiaru.

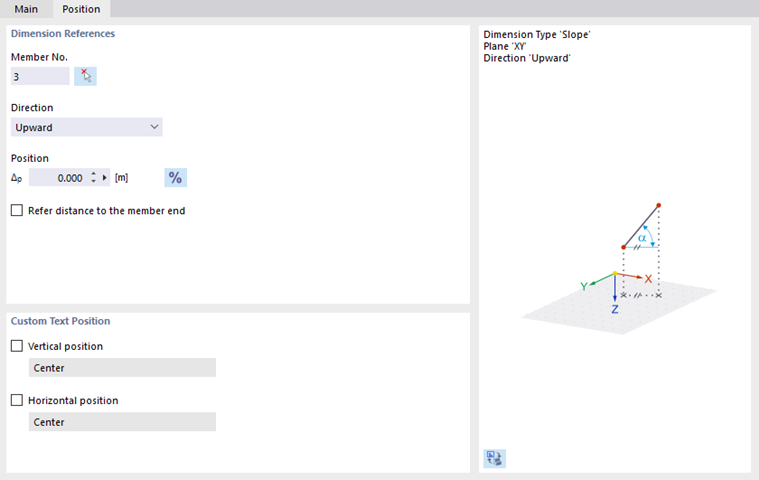

W przypadku wymiarowania kątowego (typ 'Nachylenie') możesz w tej sekcji zdefiniować 'pręt' determinujący, 'kierunek' kąta oraz 'położenie' wymiarowania względem początku lub końca pręta.
Pozycja tekstu zdefiniowana przez użytkownika
Tekst wymiarowy jest domyślnie ustawiany centralnie. Aby dostosować 'położenie pionowe' lub 'położenie poziome', aktywuj odpowiednie pole wyboru. Można wtedy wybrać odpowiednią pozycję z listy.
Wyświetlanie wymiarów
Wyświetlanie wymiarów można włączyć lub wyłączyć w 'Nawigatorze - Wyświetlanie'. W kategorii Wymiary są także dostępne opcje wpływające na prezentację. Na przykład można włączyć wyświetlanie jednostek lub symboli.

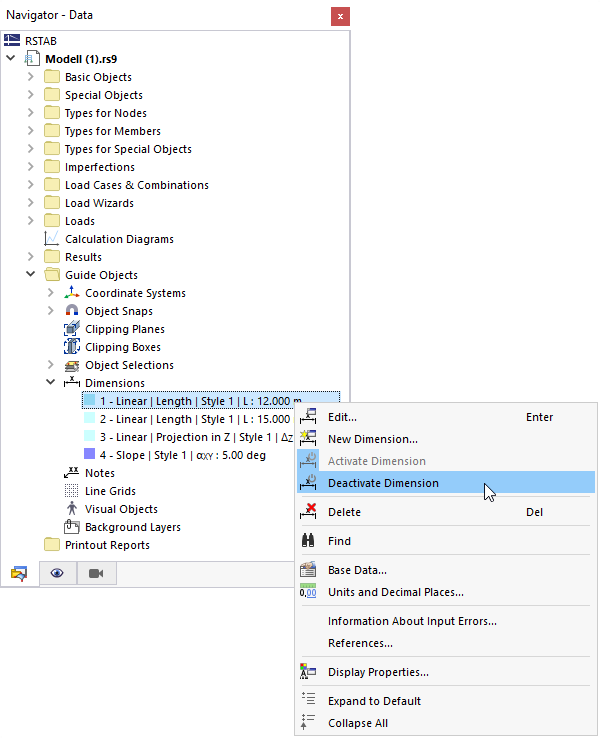

W 'Nawigatorze - Dane' można indywidualnie sterować wyświetlaniem wymiarów.
Alternatywnie użyj pola wyboru Aktywne w oknie dialogowym (patrz rysunek Nowy wymiar).

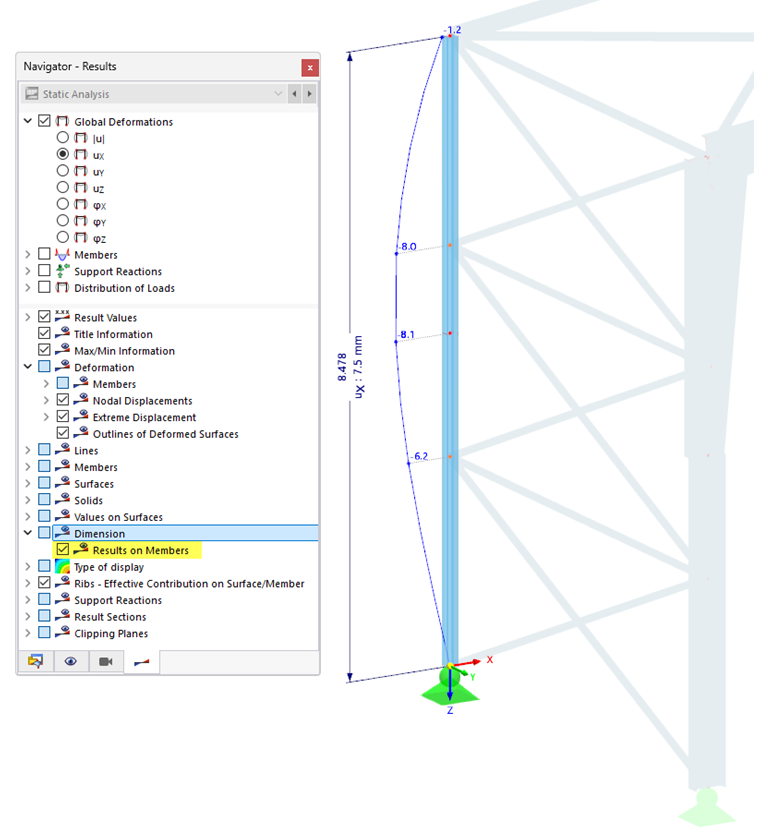

Wymiary dla wyników prętów
Wymiary mogą być również używane do przedstawienia i analizy wyników prętów. Aby to zrobić, w dolnej sekcji Nawigator - Wyniki, w kategorii Wymiary, zaznacz pole wyboru Wyniki na prętach.
Jeśli wyniki prętów są wyświetlane w oknie roboczym, dodane do zdefiniowanych wymiarów zostaną wartości przemieszczeń lub ekstremalne. Wartości są dostosowane do rodzaju wyników wybranego w górnym sekcji Nawigatora.
