Cotation

Les dimensions contribuent de manière significative à la compréhension de la modélisation. Différents types de dimensions sont possibles, que vous pouvez appliquer de manière personnalisée.

Avec les fonctions du bouton Bemaßung dans la barre d'outils CAD, vous pouvez placer des dimensions directement sur le modèle.

Pour cela, définissez les paramètres dans le petit dialogue Nouvelle Dimension. Ensuite, cliquez sur les objets déterminants dans la fenêtre de travail.

Base

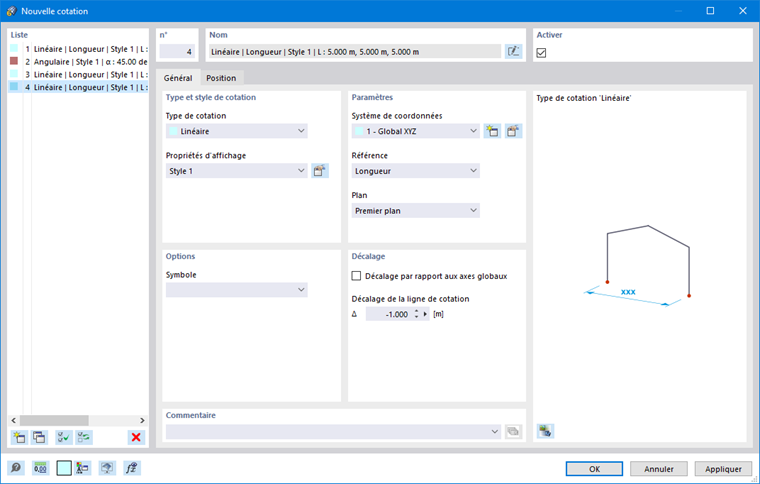

Dans l'onglet Base, spécifiez le type de dimension et comment elle doit être mise en forme.

Type et style de dimension

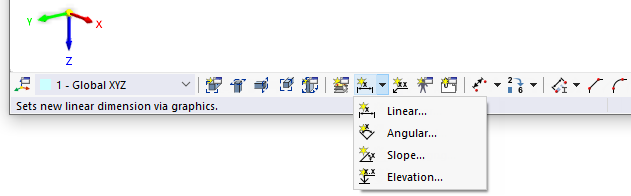

La liste propose différents 'Types de dimension'. Ils correspondent aux fonctions des boutons (voir image Boutons pour dimensions).

Linéaire Longueur(s) entre deux ou plusieurs nœuds
Angle Angle entre trois nœuds ou entre deux barres
Pente Angle de pente entre une ligne et un plan
Hauteur Cote d'altitude d'un nœud

Les 'Propriétés d'affichage' contrôlent avec quels symboles et polices la dimension est représentée. Vous pouvez vérifier le 'style' actuel via le bouton Modifier : le dialogue 'Propriétés d'affichage' s'affiche avec un aperçu de la dimension. Là, vous pouvez, si nécessaire, ajuster le style pour chaque type de dimension.

Options

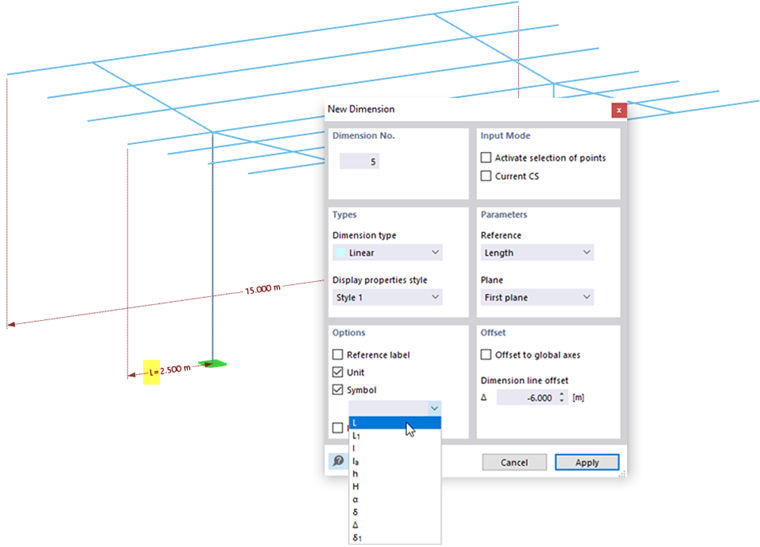

Vous pouvez compléter la dimension par un symbole de mesure. Entrez le 'Symbole' ou sélectionnez l'entrée appropriée dans la liste.

Astuce

Vous pouvez également utiliser des commandes HTML et des caractères spéciaux (entités) : avec &gamma;, par exemple, le caractère γ est affiché, les balises <sub> permettent d'obtenir une position en indice, les balises <sup> une position en exposant (l<sub>1</sub>, par exemple, produit l1).

Paramètres

Pour les dimensions des longueurs, vous pouvez définir les paramètres de référence dans cette section.

Spécifiez le 'Système de coordonnées' auquel la dimension fait référence. Vous pouvez sélectionner un système de coordonnées personnalisé dans la liste ou en créer un nouveau avec le bouton Nouveau .

Avec la 'Référence de mesure', vous pouvez contrôler si la dimension se réfère à la vraie longueur entre les points de définition ou à la projection dans une des directions globales.

Le 'Plan' spécifie où la ligne de mesure est tracée. Ce paramètre se réfère aux axes du système de coordonnées. Lorsque vous basculez entre les entrées de la liste 'Premier plan' et 'Deuxième plan', vous voyez l'effet dans le graphique de dialogue ou dans la fenêtre de travail.

Décalage

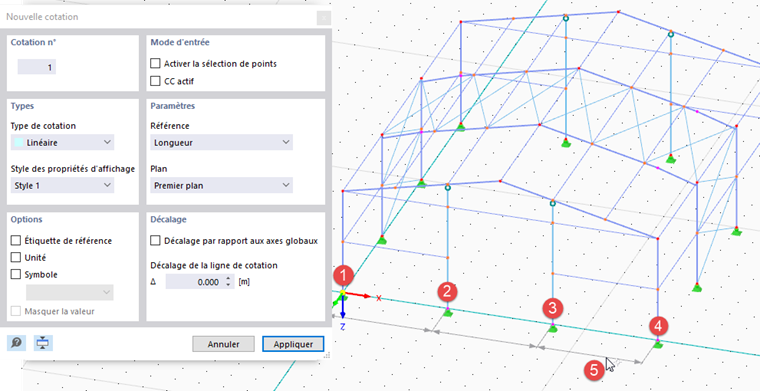

Le 'Décalage de la ligne de mesure' Δ décrit la distance de la ligne de mesure par rapport aux objets de référence. Dans le dialogue des boutons, vous pouvez définir graphiquement cette distance (voir étape (5) dans l'image Définir graphiquement une dimension).

Si vous activez la case à cocher 'Décalage par rapport aux axes globaux', vous pouvez définir la distance de la ligne de mesure en référence aux coordonnées globales.

Position

L'onglet Position gère les objets et les paramètres déterminants.

Références de dimension

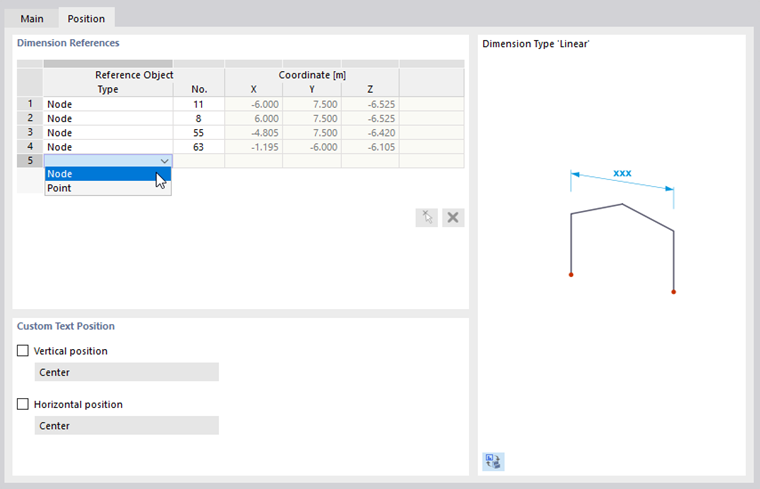

Les options de saisie dans cette section dépendent du type de dimension. Pour les dimensions de longueur, les objets de référence sont gérés dans un tableau : dans la colonne 'Type', définissez le type de l'objet de référence. Ensuite, indiquez le 'Numéro' du nœud ou du point. Lorsque le champ de saisie est activé, vous pouvez également déterminer graphiquement l'objet de référence avec le bouton Sélectionner individuellement . Le tableau offre ainsi la possibilité de référencer la ligne de mesure à d'autres nœuds sans supprimer et redéfinir la dimension.

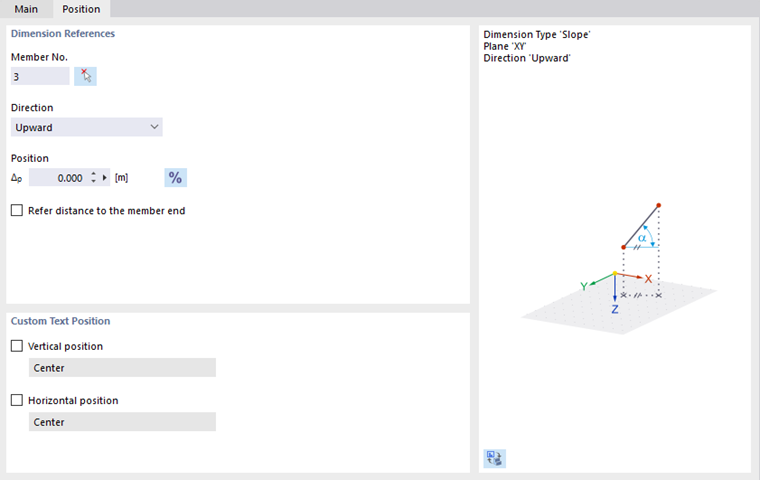

Pour une dimension angulaire (type 'Pente'), vous pouvez, dans cette section, spécifier la 'Barre' déterminante, la 'Direction' de l'angle ainsi que la 'Position' de la dimension par rapport au début ou à la fin de la barre.

Position de texte personnalisée

Le texte de la dimension est par défaut centré. Pour ajuster la 'Position verticale' ou 'Position horizontale', activez la case à cocher correspondante. Vous pouvez ensuite sélectionner la position appropriée dans la liste.

Affichage des dimensions

Vous pouvez activer ou désactiver l'affichage des dimensions dans le 'Navigateur - Affichage'. Dans la catégorie Dimensions, des options sont également disponibles pour influencer l'affichage. Par exemple, vous pouvez activer l'affichage des unités ou des symboles.

Dans le 'Navigateur - Données', vous pouvez contrôler individuellement l'affichage des dimensions.

Alternativement, utilisez la case à cocher Actif dans le dialogue (voir image Nouvelle Dimension).

Informations

Les dimensions s'adaptent automatiquement lorsque vous modifiez la géométrie du modèle.

Dimensions pour les résultats des barres

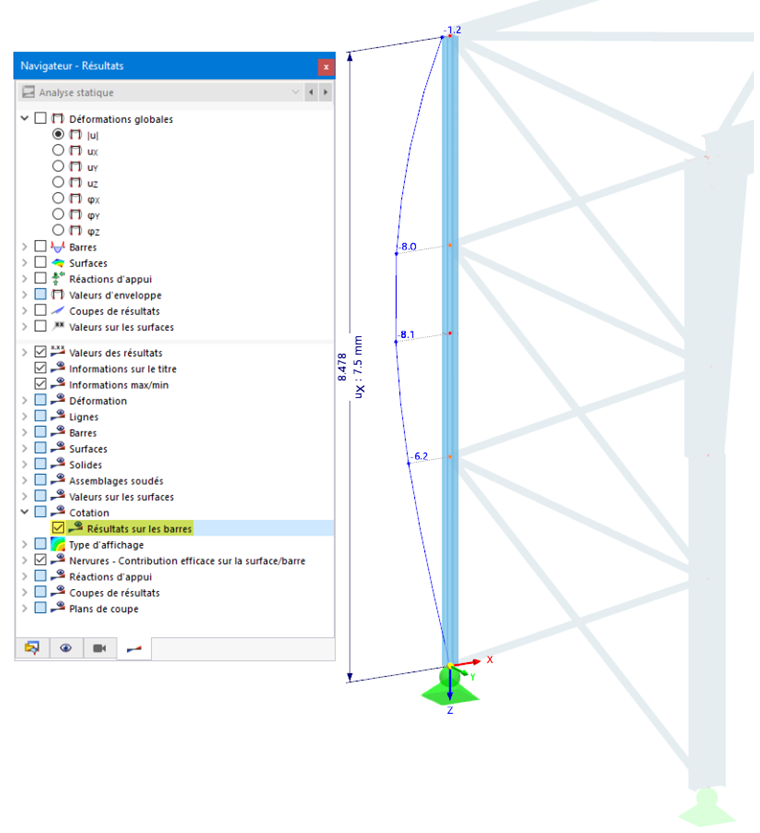

Les dimensions peuvent également être utilisées pour l'affichage et l'évaluation des résultats des barres. Activez pour cela la case à cocher Résultats sur les barres dans la catégorie Dimensions de la section inférieure du Navigateur - Résultats.

Lorsque les résultats des barres sont affichés dans la fenêtre de travail, les valeurs de déformation ou les valeurs extrêmes définies sont également indiquées sur les dimensions. Les valeurs sont adaptées au type de résultat que vous avez sélectionné dans la section supérieure du navigateur.

Important

Les valeurs de déformation doivent être interprétées comme une flèche - c'est-à-dire la flèche maximale moins les déformations aux nœuds de référence de la dimension (voir aussi l'article technique Vérification de la flèche pour les éléments de barre).
