Le quotature sono un contributo importante per la comprensione della modellazione. Sono possibili diversi tipi di annotazioni che è possibile applicare personalizzandole.

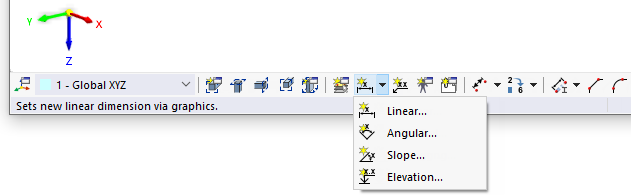

Con le funzioni del pulsante
nella barra degli strumenti CAD, è possibile impostare le quotature direttamente sul modello.

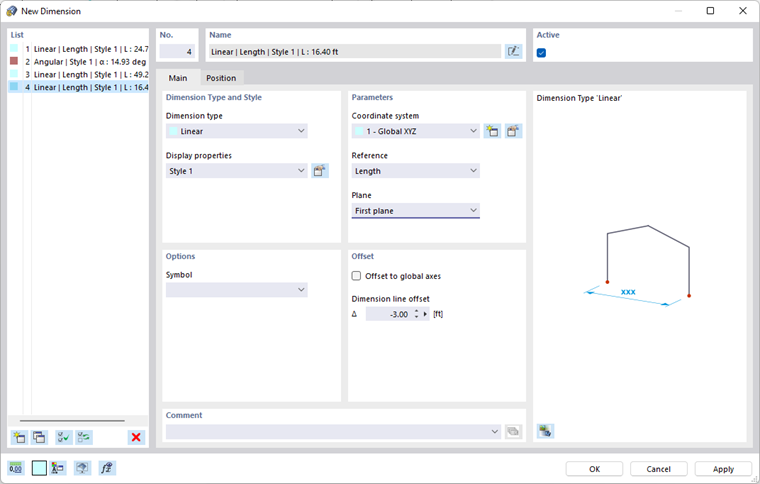

Per farlo, impostare i parametri nel piccolo dialogo Nuova quotatura. Quindi cliccare sugli oggetti determinanti nel campo di lavoro.
Base
Nel registro Base si definisce che tipo di quotatura si applica e come deve essere progettata.
Tipo e stile di quotatura
Nell'elenco sono disponibili vari 'Tipi di quotatura' tra cui scegliere. Corrispondono alle funzioni dei pulsanti (vedi immagine Pulsanti per quotature).
| Lineare | Lunghezza/e tra due o più nodi |
| Angolo | Angolo tra tre nodi o tra due aste |
| Pendenza | Angolo di pendenza tra una linea e un piano |
| Altezza | Quota altimetrica di un nodo |
Le 'Proprietà di visualizzazione' controllano con quali simboli di misura e font viene visualizzata la quotatura. È possibile verificare lo 'stile' attuale tramite il pulsante
: appare il dialogo 'Proprietà di visualizzazione' con un'anteprima della quotatura. Qui è possibile adattare lo stile per i singoli tipi di quotatura, se necessario.
Opzioni

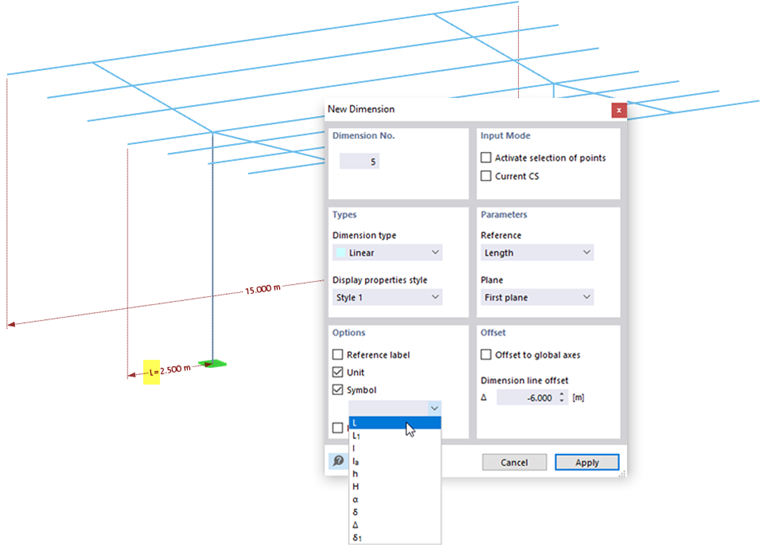

È possibile arricchire la quotatura con un simbolo di misura. Inserire il 'Simbolo' o selezionare la voce appropriata nell'elenco.
Parametri
Per le quotature delle lunghezze è possibile impostare i parametri di riferimento in questa sezione.
Definire il 'Sistema di coordinate' a cui la quotatura si riferisce. Si può selezionare un sistema di coordinate personalizzato dall'elenco o crearne uno nuovo tramite il pulsante
.
Con il 'Riferimento misura' si può controllare se la quotatura si riferisce alla lunghezza effettiva tra i punti di definizione o alla proiezione secondo una delle direzioni globali.
Il 'Piano' determina dove viene tracciata la linea di misura. Questa impostazione si riferisce agli assi del sistema di coordinate. Se si cambia tra le voci 'Primo piano' e 'Secondo piano', si vede l'effetto nella grafica del dialogo o nel campo di lavoro.
Distacco

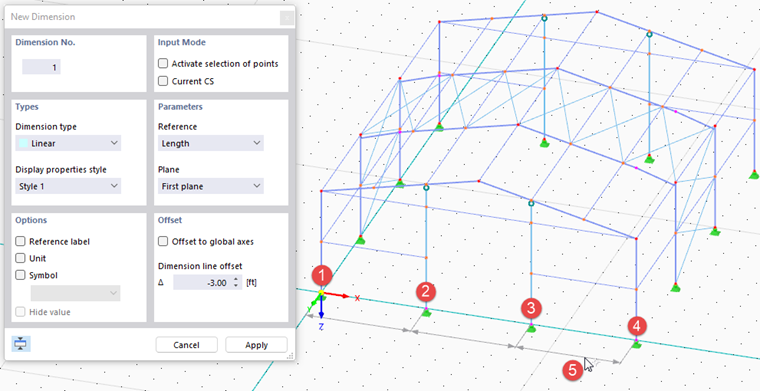

Il 'Distacco linea misura' Δ descrive la distanza della linea di misura dagli oggetti di riferimento. Nel dialogo a pulsanti è possibile definire graficamente questa distanza (vedi passaggio (5) nell'immagine Imposta graficamente la quotatura).
Se si attiva la casella di controllo 'Distacco agli assi globali', è possibile definire la distanza della linea di misura con riferimento alle coordinate globali.
Posizione
Il registro Posizione gestisce gli oggetti e parametri determinanti per la misura.
Riferimenti di quotatura

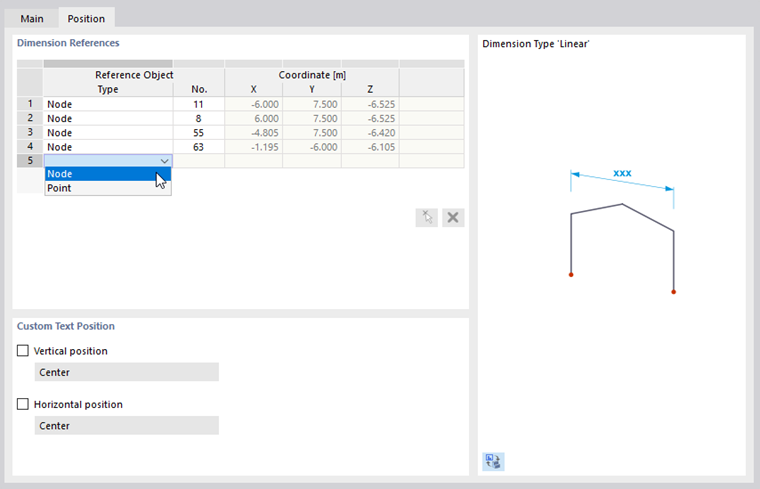

Le opzioni di input in questa sezione dipendono dal tipo di quotatura. Per le quotature di lunghezza, gli oggetti di riferimento vengono gestiti in una tabella: impostare nella colonna 'Tipo' il tipo di oggetto di riferimento. Quindi indicare il 'Numero' del nodo o del punto. Se il campo di input è attivato, è possibile determinare graficamente l'oggetto di riferimento con il pulsante
. La tabella offre così la possibilità di riferire la linea di misura ad altri nodi senza cancellare e ridefinire la quotatura.

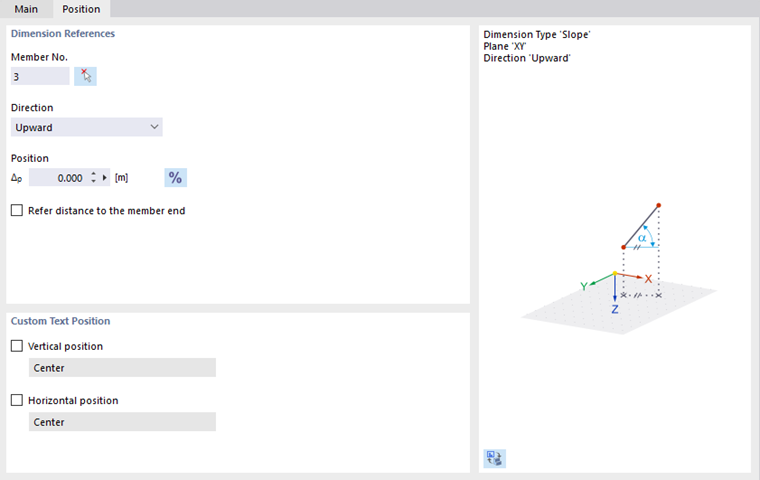

Per una quotatura angolare (tipo 'Pendenza'), in questa sezione è possibile stabilire l'asta 'Determinante', la 'Direzione' dell'angolo e la 'Posizione' della quotatura riferita all'inizio o alla fine dell'asta.
Posizione del testo personalizzata
Il testo della quotatura è di default allineato al centro. Per adattare la 'Posizione verticale' o 'Posizione orizzontale', attivare la corrispondente casella di controllo. È poi possibile selezionare la posizione appropriata dall'elenco.
Visualizzazione delle quotature

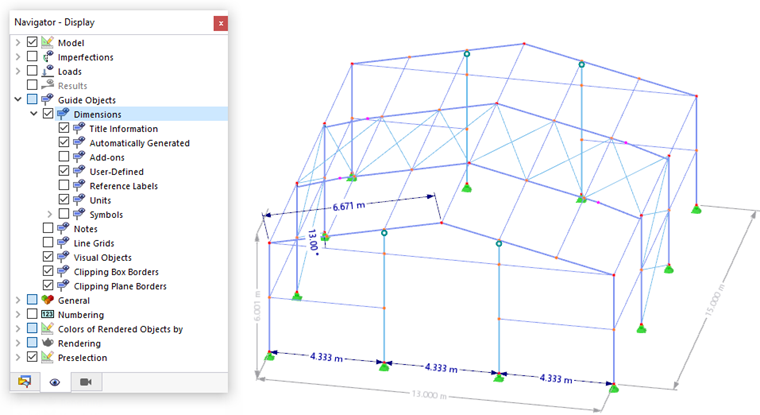

La visualizzazione delle quotature può essere attivata o disattivata nel 'Navigatore - Visualizzazione'. Nella categoria Dimensioni sono disponibili anche opzioni per influenzare la visualizzazione. È possibile, ad esempio, attivare la visualizzazione delle unità o dei simboli.

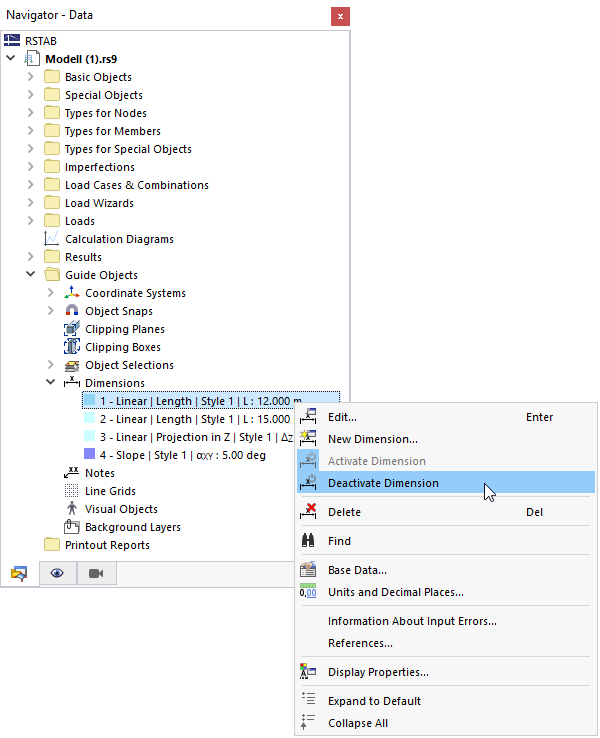

Nel 'Navigatore - Dati' è possibile controllare individualmente la visualizzazione delle quotature.
In alternativa, utilizzare la casella di controllo Attivo nel dialogo (vedi immagine Nuova quotatura).

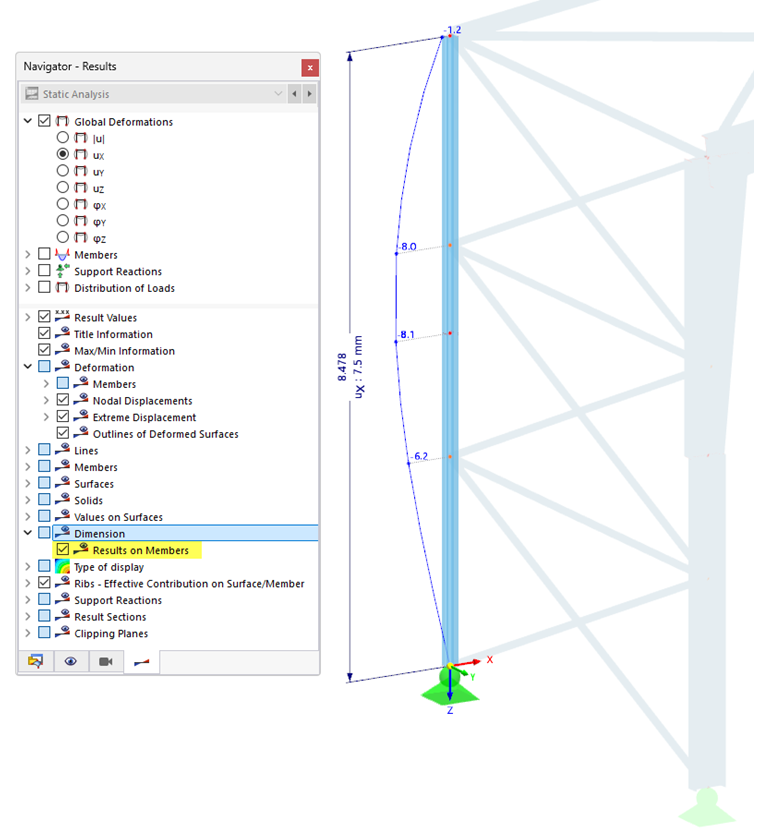

Quotature per risultati delle aste
Anche le quotature possono essere utilizzate per la visualizzazione e la valutazione dei risultati delle aste. Attivare, a tal fine, nel segmento inferiore del Navigatore - Risultati nella categoria Dimensione la casella di controllo Risultati sulle aste.
Quando i risultati delle aste sono visualizzati nel campo di lavoro, sui valori definiti vengono altresì riportati i valori di deformazione o extremi. I valori sono adattati al tipo di risultato che è stato selezionato nella parte superiore del navigatore.
