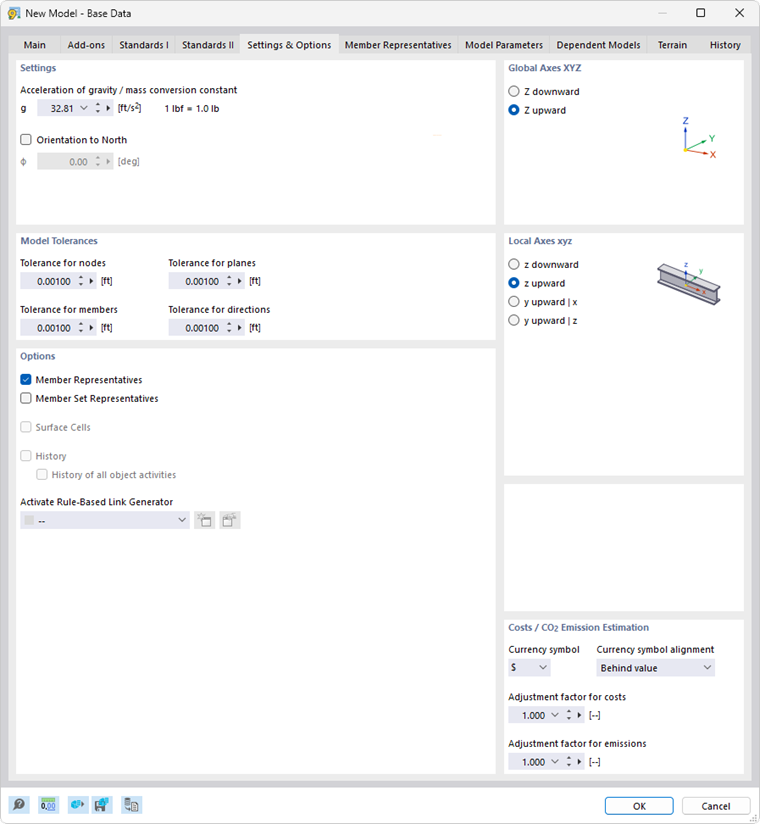

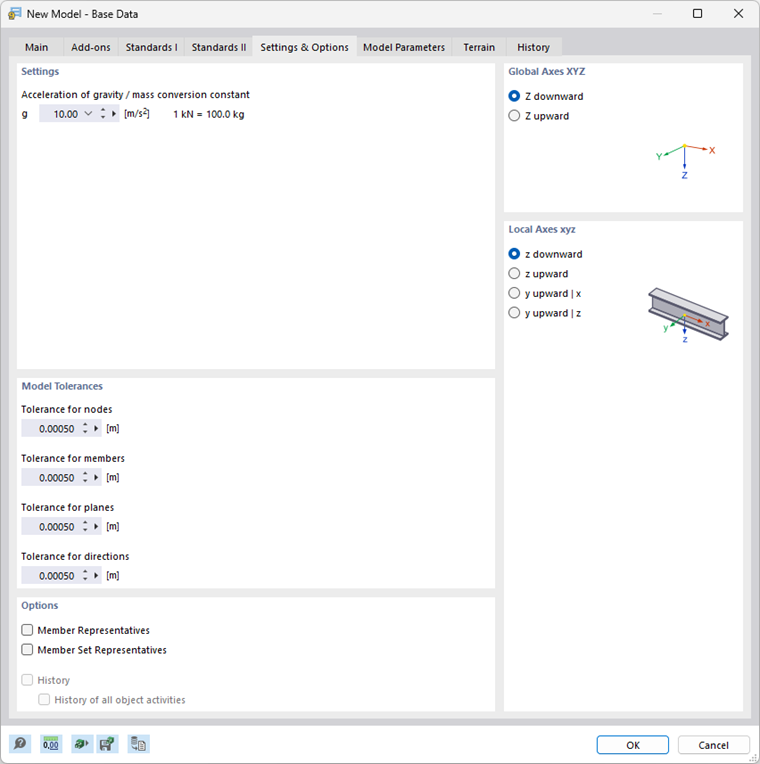

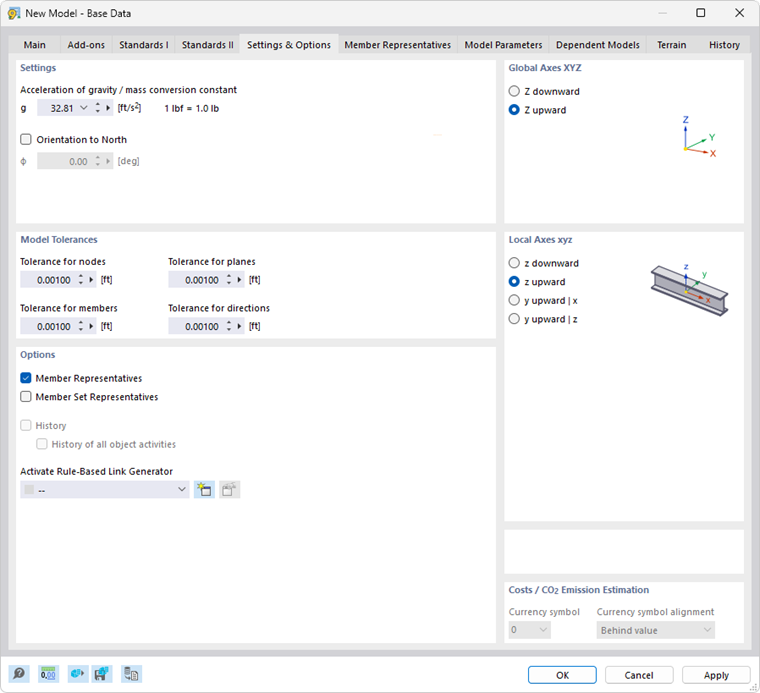

Nel registro Impostazioni e Opzioni è possibile regolare il valore dell'accelerazione gravitazionale, le tolleranze geometriche degli oggetti e l'allineamento degli assi.
Impostazioni
In questa sezione è possibile verificare il valore dell'accelerazione 'gravitazionale'. Viene utilizzato per la determinazione del peso proprio delle aste, la conversione delle masse ("costante di conversione delle masse") e per le analisi dinamiche. Un valore approssimativo di 10,00 m/s2 è preimpostato, che può essere regolato se necessario.
Lorientamento a nord' descrive la posizione del modello rispetto alla principale direzione cardinale. Un orientamento nord di 0° è preimpostato, il che corrisponde a un orientamento nord lungo l'asse globale X. Se si desidera modificare l'orientamento del modello, spuntare la casella di controllo e inserire l'angolo Φ.
Tolleranze del modello
Durante la modellazione o l'importazione di dati da un programma CAD, possono verificarsi lievi differenze geometriche negli oggetti del modello. RSTAB corregge automaticamente queste discrepanze quando determinate distanze vengono superate. In questo modo, nodi molto vicini vengono uniti, aste fuori piano vengono integrate nei rispettivi piani, o aste leggermente inclinate vengono classificate come verticali.
Le tolleranze preimpostate sono adatte per la maggior parte dei modelli. Per modelli di dimensioni ridotte, potrebbe essere necessario regolare le tolleranze di conseguenza.
Opzioni
In questa sezione puoi decidere se utilizzare nel modello i cosiddetti "Rappresentanti" per aste e insiemi di aste. Attivando le caselle di controllo 'Rappresentanti di aste' e 'Rappresentanti di insiemi di aste' i relativi registri vengono aggiunti nel dialogo. Sono descritti nei capitoli Assistente per Rappresentanti di Aste e Assistente per Rappresentanti di Insiemi di Aste.
La lista 'Attiva generatore di accoppiamento basato su regole' ti consente di utilizzare un generatore per accoppiare oggetti di modello non collegati. Questa funzione è descritta nel capitolo Generatore di Accoppiamento Basato su Regole. Con il pulsante
, puoi creare un nuovo generatore, e con il pulsante
modificare la voce selezionata nella lista.
Assi globali XYZ
Questa sezione regola l'orientamento dell'asse globale Z. Nelle applicazioni CAD, l'asse Z solitamente punta verso l'alto, mentre nei programmi di calcolo strutturale punta verso il basso. Per il calcolo, questo non ha importanza.
Se Z è orientato verso l'alto, la funzione 'Peso proprio attivo' nel caso di carico (vedi capitolo Casi di carico ) imposta automaticamente il fattore -1.0 su Z.
Assi locali xyz
Le normative prevedono diverse nomenclature per gli assi delle aste. Qui è possibile stabilire come orientare gli assi principali delle aste z o y e l'asse della superficie z per adattare i sistemi di assi locali alle convenzioni regionali.
La posizione degli assi locali delle aste è illustrata nel grafico della sezione.
