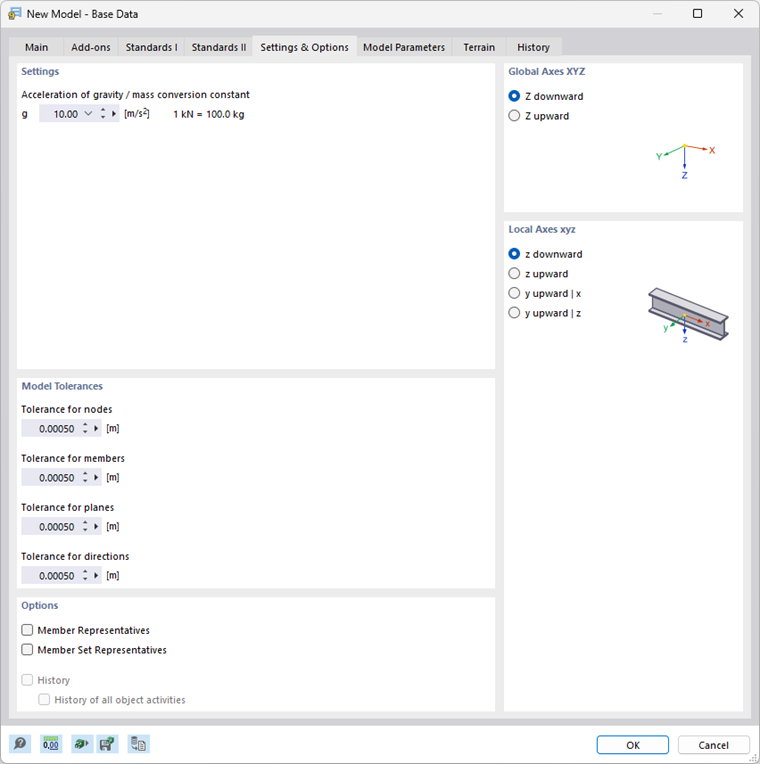

Dans l’onglet Paramètres et options, vous pouvez ajuster la valeur de l’accélération de la pesanteur, les tolérances géométriques des objets et l’orientation des axes.
Paramètres
Dans cette section, vous pouvez vérifier la valeur de laccélération de chute g. Elle est utilisée pour la détermination du poids propre des barres, la conversion des masses ("constante de conversion des masses") et pour les analyses dynamiques. La valeur approximative de 10.00 m/s2 est prédéfinie et peut être ajustée si nécessaire.
Lorientation vers le nord décrit la position du modèle par rapport au point cardinal principal. Une orientation nord de 0° est prédéfinie, ce qui correspond à une orientation nord le long de l’axe X global. Si vous souhaitez modifier l’orientation du modèle, cochez la case et saisissez l’angle Φ.
Tolérances du modèle
Lors de la modélisation ou de l’importation de données à partir d’un programme CAO, de légères différences géométriques peuvent apparaître sur les objets du modèle. RSTAB corrige automatiquement ces incohérences lorsque certains écarts ne sont pas dépassés. Ainsi, les nœuds très proches sont fusionnés, les barres situées en dehors des plans sont intégrées dans les plans correspondants ou les barres légèrement inclinées sont classées comme verticales.
Les tolérances prédéfinies conviennent à la plupart des modèles. Pour de petites dimensions de modèle, il peut être nécessaire d’adapter les tolérances en conséquence.
Options
Dans cette section, vous pouvez définir si des « représentants » doivent être utilisés dans le modèle pour les barres et les groupes de barres. En activant les cases à cocher « Représentants de barres » et « Représentants de groupes de barres », les onglets correspondants sont ajoutés à la boîte de dialogue. Ils sont décrits dans les chapitres Représentants de barres et Représentants de groupes de barres.
La liste « Activer le générateur d’accouplement basé sur des règles » offre la possibilité d’utiliser un générateur pour coupler des objets de modèle non connectés. Cette fonction est décrite dans le chapitre Générateur d’accouplement basé sur des règles. À l’aide du bouton
, vous pouvez créer un nouveau générateur, et à l’aide du bouton
, modifier l’entrée sélectionnée dans la liste.
Axes globaux XYZ
Cette section règle l’orientation de l’axe global Z. Dans les applications CAO, l’axe Z est généralement orienté vers le haut, tandis que dans les programmes de calcul de structure, il est orienté vers le bas. Cela n’a aucune incidence sur le calcul.
Lorsque Z est orienté vers le haut, le facteur -1.0 est automatiquement appliqué dans Z pour la fonction « Poids propre actif » dans le cas de charge (voir chapitre Cas de charge ).
Axes locaux xyz
Dans les normes, les désignations des axes de barre sont réglementées différemment. Vous pouvez définir ici comment les axes principaux de la barre z ou y et l’axe de la surface z sont orientés, afin d’adapter les systèmes d’axes locaux aux conventions régionales.

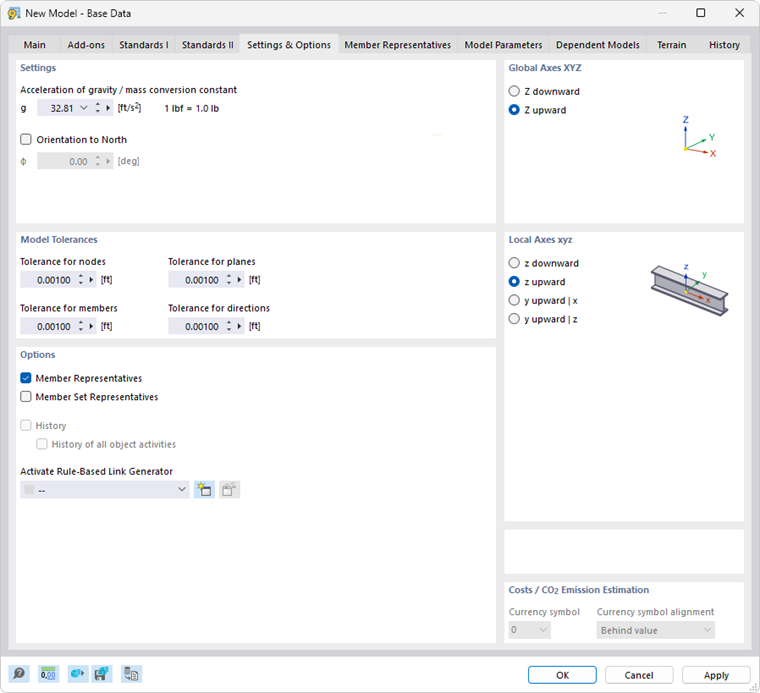

La position des axes locaux de la barre est illustrée dans le graphique de la section.
Estimation des coûts / des émissions de CO2
La détermination des coûts et des émissions de CO2 d’un modèle se fait sur la base des éléments de barre du modèle. Pour cela, on utilise une méthode également employée dans la pratique pour le calcul du coût global d’un bâtiment. Le modèle est alors subdivisé en unités telles que des poteaux, des poutres ou des poutres secondaires. Pour ces unités, des coûts unitaires spécifiques sont définis, couvrant tous les coûts à prendre en compte (prix par surface, prix par longueur, prix par poids). Les masses des différentes unités (poids, volume, surface) sont ensuite multipliées par les coûts unitaires correspondants. On obtient ainsi les coûts partiels de chaque unité. La somme de tous les coûts partiels donne le coût total du modèle. L’estimation des émissions de CO2 repose sur la même approche.
Définissez le symbole de monnaie pour les coûts. Les coûts par unité peuvent ensuite être définis dans les matériaux et, le cas échéant, également pour les sections.
Les facteurs de correction permettent de mettre à l’échelle globalement les coûts et les émissions de CO2 du modèle. Cela peut être utile pour ajuster les coûts au cours du projet.
