Parâmetros e opções

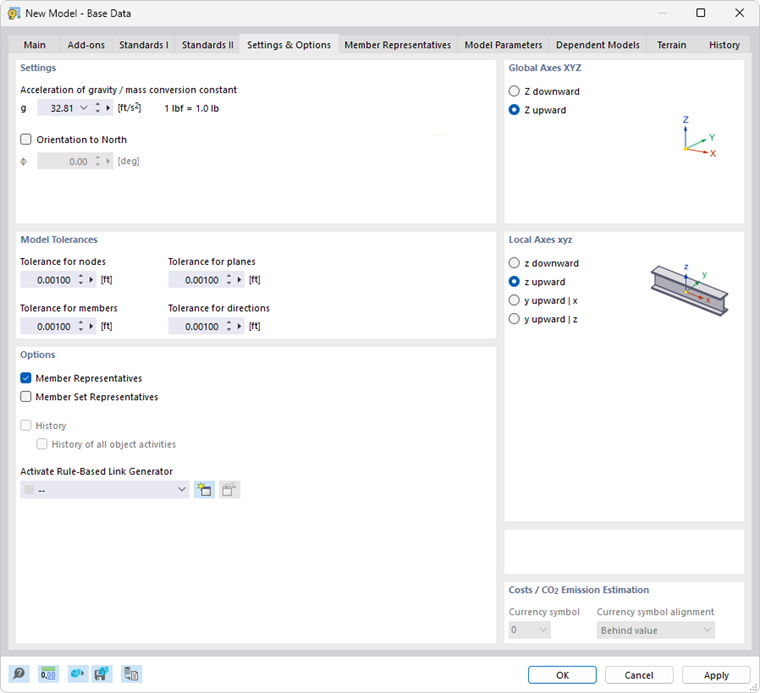

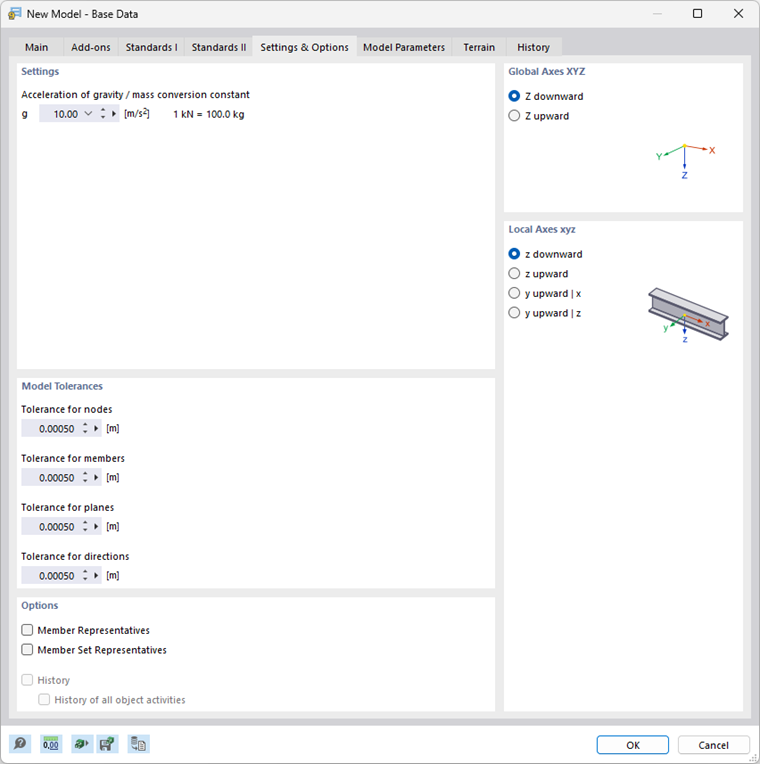

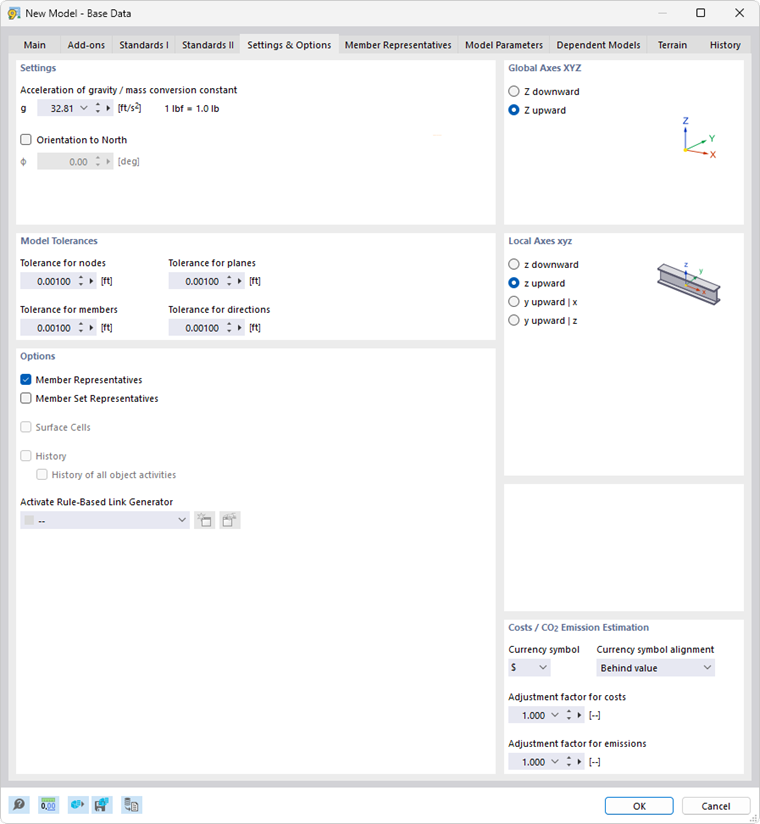

No separador Configurações e opções pode ajustar o valor da aceleração da gravidade, as tolerâncias geométricas dos objetos e a orientação dos eixos.

Configurações

Nesta secção pode verificar o valor da 'Aceleração gravitacional' g. Este valor é utilizado para a determinação do peso próprio das barras, para a conversão de massas ("constante de conversão de massa") e para análises dinâmicas. Está predefinido o valor aproximado de 10.00 m/s2, que pode ser ajustado se necessário.

A 'Orientação para norte' descreve a posição do modelo em relação à direção cardeal principal. Está predefinida uma orientação norte de 0°, o que corresponde a uma orientação norte ao longo do eixo X global. Se pretender alterar a orientação do modelo, marque a caixa de verificação e introduza o ângulo Φ.

Sugestão

Nas FAQ Seta de norte e orientação norte é explicado como definir a orientação para norte e representar graficamente a seta de norte.

Tolerâncias de modelo

Ao modelar ou importar dados de um programa CAD podem ocorrer pequenas diferenças geométricas nos objetos de modelo. O RSTAB elimina automaticamente estas discrepâncias quando determinadas distâncias são inferiorizadas. Assim, nós muito próximos uns dos outros são unidos, barras fora de planos são integradas nos respetivos planos ou barras com inclinação mínima são classificadas como verticais.

As tolerâncias predefinidas são adequadas para a maioria dos modelos. Em modelos de pequenas dimensões pode ser necessário ajustar as tolerâncias em conformidade.

Informação

As dicas das janelas explicam como as tolerâncias afetam o modelo.

Opções

Nesta secção pode definir se são utilizados no modelo os chamados "representantes" para barras e conjuntos de barras. Ao ativar as caixas de verificação 'Representantes de barra' e 'Representantes de conjunto de barras', os respetivos separadores são acrescentados ao diálogo. Estes são descritos nos capítulos Representantes de barra e Representantes de conjunto de barras.

A lista 'Ativar gerador de acoplamento baseado em regras' abre a possibilidade de utilizar um gerador para acoplar objetos de modelo não ligados. Esta função está descrita no capítulo Gerador de acoplamento baseado em regras. Com o botão Novo pode criar um novo gerador e com o botão Editar editar a entrada selecionada na lista.

Eixos globais XYZ

Esta secção regula a orientação do eixo global Z. Nas aplicações CAD, o eixo Z aponta geralmente para cima, nos programas de cálculo estrutural para baixo. Para o cálculo, isto não tem importância.

Se Z estiver orientado para cima, na função 'Peso próprio ativo' no caso de carga (ver capítulo Casos de carga ) é automaticamente aplicado o fator -1.0 em Z.

Eixos locais xyz

Nas normas, as designações dos eixos das barras são reguladas de forma diferente. Aqui pode definir como estão orientados os eixos principais das barras z ou y e o eixo de superfície z, para adaptar os sistemas de eixos locais às convenções regionais.

A posição dos eixos locais das barras é ilustrada na imagem da secção.

Posição do centro de corte

Com os dois campos de seleção pode controlar a influência do centro de corte no cálculo com seis graus de liberdade. Nas versões anteriores, era implicitamente assumida a posição do centro de corte 'No centro de gravidade', de modo que não podia surgir torção intencional devido à geometria do perfil. A opção 'Fora do centro de gravidade' oferece agora a possibilidade de representar de forma realista o comportamento de torção de secções transversais assimétricas.

Informação

Se o módulo Torção com empenamento (7.º grau de liberdade) estiver ativado, esta secção não é apresentada: A posição real do centro de corte é automaticamente considerada.

Estimativa de custos / emissões de CO2

A determinação dos custos e das emissões de CO2 de um modelo é feita com base nos elementos de barra do modelo. Para isso é utilizado um método, tal como também é usado na prática para o cálculo dos custos totais de um edifício. O modelo é subdividido em unidades como pilares, vigas ou vigas de pavimento. Para estas unidades são desenvolvidos custos unitários específicos que abrangem todos os custos a considerar (preço por superfície, preço por comprimento, preço por peso). As massas das unidades individuais (peso, volume, superfície) são então multiplicadas pelos respetivos custos unitários. Desta forma obtêm-se os custos parciais de cada unidade. A soma de todos os custos parciais resulta nos custos totais do modelo. A estimativa das emissões de CO2 baseia-se na mesma abordagem.

Defina o símbolo monetário dos custos. Os custos por unidade podem então ser definidos nos Materiais e, eventualmente, também nas Secções transversais.

Os fatores de adaptação permitem escalar globalmente os custos e as emissões de CO2 do modelo. Isto pode ser útil para ajustes de custos ao longo do projeto.
