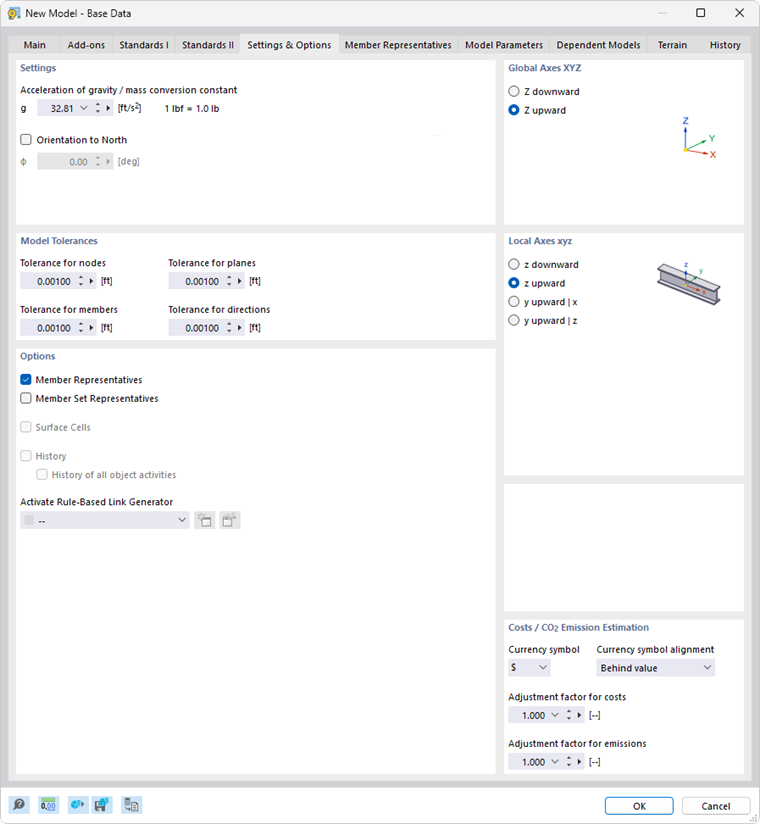

En la pestaña Ajustes y opciones puede ajustar el valor de la aceleración de la gravedad, las tolerancias geométricas de los objetos y la orientación de los ejes.
Ajustes

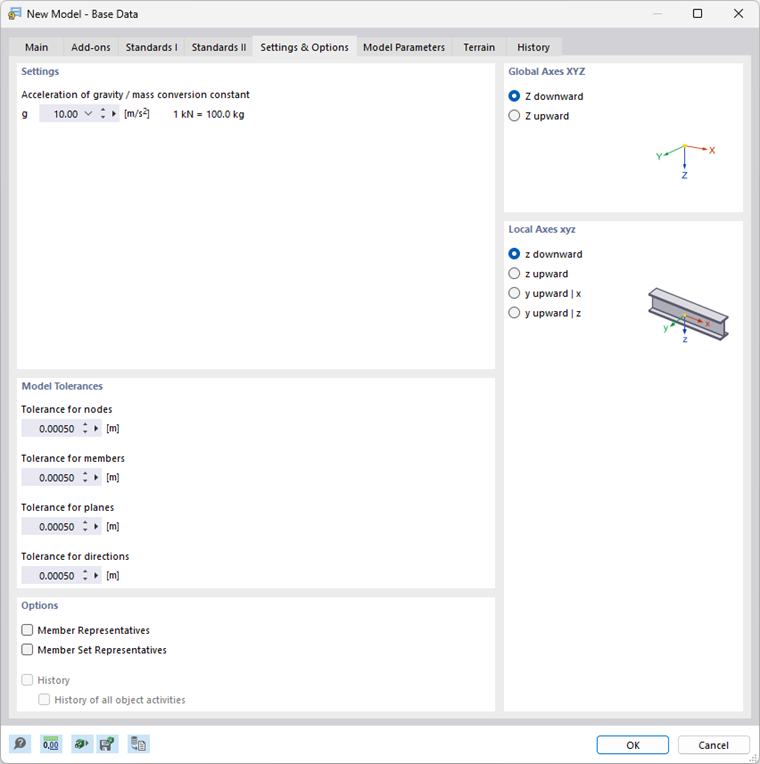

En esta sección puede comprobar el valor de la 'aceleración de caída' g. Se utiliza para determinar el peso propio de las barras, la conversión de masas ("constante de conversión de masas") y para análisis dinámicos. De forma predeterminada está establecido el valor aproximado de 10.00 m/s2, que puede ajustar si es necesario.
La 'orientación hacia el norte' describe la posición del modelo con respecto a la dirección cardinal principal. Está predefinida una orientación norte de 0°, lo que corresponde a una alineación norte a lo largo del eje global X. Si desea cambiar la orientación del modelo, active la casilla de verificación e introduzca el ángulo Φ.
Tolerancias del modelo
Al modelar o importar datos desde un programa CAD, pueden producirse pequeñas diferencias geométricas en los objetos del modelo. RSTAB corrige automáticamente estas incoherencias cuando se superan determinadas distancias. Así, los nudos muy próximos entre sí se unifican, las barras situadas fuera de planos se integran en los respectivos planos o las barras con una inclinación mínima se clasifican como verticales.
Las tolerancias predeterminadas son adecuadas para la mayoría de los modelos. En modelos de pequeñas dimensiones puede ser necesario ajustar las tolerancias en consecuencia.
Opciones
En esta sección puede definir si en el modelo se utilizan los llamados "representantes" para barras y conjuntos de barras. Al activar las casillas 'Representantes de barra' y 'Representantes de conjunto de barras', se añaden las pestañas correspondientes en el cuadro de diálogo. Se describen en los capítulos Representantes de barra y Representantes de conjunto de barras.
La lista 'Activar generador de acoplamiento basado en reglas' ofrece la posibilidad de utilizar un generador para acoplar objetos del modelo no conectados. Esta función se describe en el capítulo Generador de acoplamiento basado en reglas. Con el botón
puede crear un nuevo generador, y con el botón
editar la entrada seleccionada en la lista.
Ejes globales XYZ
En esta sección se regula la orientación del eje global Z. En aplicaciones CAD, el eje Z suele apuntar hacia arriba, mientras que en programas de cálculo estructural apunta hacia abajo. Para el cálculo, esto no tiene importancia.
Si Z está orientado hacia arriba, en la función 'Peso propio activo' del caso de carga (véase el capítulo Casos de carga ) se aplica automáticamente el factor -1.0 en Z.
Ejes locales xyz
En las normas, las denominaciones de los ejes de las barras están reguladas de forma diferente. Aquí puede definir cómo están orientados los ejes principales z o y de la barra y el eje de la sección z, para adaptar los sistemas de ejes locales a las convenciones regionales.
La posición de los ejes locales de la barra se ilustra en la gráfica de la sección.
Estimación de costes / CO2
La determinación de los costes y las emisiones de CO2 de un modelo se basa en los elementos de barra del modelo. Para ello se utiliza un procedimiento que también se emplea en la práctica para calcular los costes totales de un edificio. En este proceso, el modelo se subdivide en unidades como pilares, vigas o viguetas. Para estas unidades se desarrollan costes unitarios específicos que cubren todos los costes a considerar (precio por superficie, precio por longitud, precio por peso). Las masas de las distintas unidades (peso, volumen, superficie) se multiplican entonces por los costes unitarios correspondientes. De este modo se obtienen los costes parciales de cada unidad. La suma de todos los costes parciales da como resultado los costes totales del modelo. La estimación de las emisiones de CO2 se basa en el mismo enfoque.
Defina el símbolo de moneda de los costes. Los costes por unidad pueden definirse entonces en Materiales y, si procede, también para los Secciones.
Los factores de ajuste permiten escalar globalmente los costes y las emisiones de CO2 del modelo. Esto puede ser útil para ajustes de costes durante el transcurso del proyecto.
