Un acoplamiento de nudo facilita la tarea de conectar nudos con objetos adyacentes. El programa busca nudos y barras dentro de un área determinada y realiza la conexión en forma de barras del tipo barra rígida. De este modo, se pueden conectar rápidamente nudos libres con el sistema y acoplar componentes aislados, por ejemplo, en mástiles con elementos adicionales (escaleras, antenas) o modelos que se importan desde archivos IFC.
Base

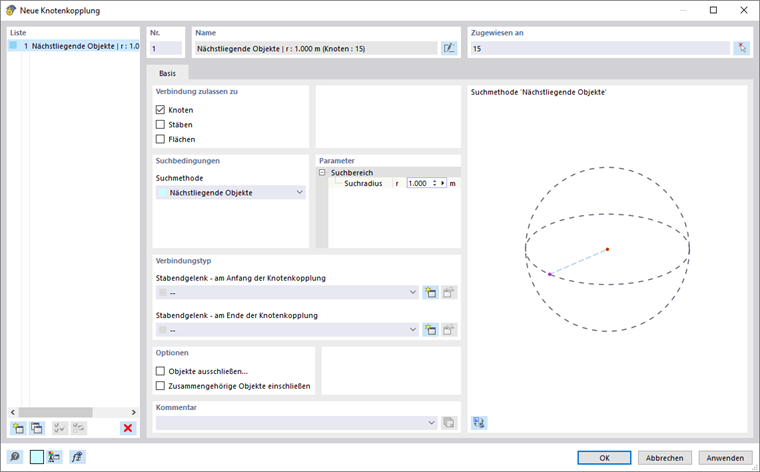

Defina en la pestaña Base el tipo de acoplamiento de nudo. En la sección 'Asignado a' puede especificar los nudos que son relevantes como "origen" para la búsqueda.
Permitir conexión a
Hay dos tipos de objetos disponibles para buscar opciones de conexión:
- Nudos
- Barras
Con los campos de control, puede restringir las posibilidades de acoplamiento a tipos específicos de objetos. La sección Opciones ofrece más posibilidades para controlar la búsqueda de objetos.
Condiciones de búsqueda
El programa busca qué objeto (nudo, barra) tiene la menor distancia al nudo dentro del radio definido. Este objeto luego se acopla con una barra rígida.
Parámetros
Indique el 'radio de búsqueda' r para restringir el área de búsqueda.
Tipo de conexión
Un acoplamiento de nudo genera una barra de conexión entre el nudo origen y el objeto más cercano. Estas barras se conectan de manera rígida por defecto. Sin embargo, también puede colocar articulaciones de barra al inicio y al final de la barra. Para ello, seleccione una articulación ya definida en la lista o defina un nuevo tipo de articulación con el botón
.
Opciones
Las funciones en esta sección le permiten influir en la búsqueda de manera específica.
Excluir objetos
Marque el campo de control si no se deben acoplar ciertos objetos. Esto complementará la pestaña Excluir objetos, donde puede proporcionar información adicional.
Incluir objetos relacionados
Los objetos relacionados se excluyen automáticamente de la búsqueda. Estos son, por ejemplo, objetos integrados u objetos de definición como nudos utilizados para definir barras. Si marca el campo de control, estos objetos también se incluirán en la búsqueda.
Excluir objetos
La pestaña Excluir objetos está disponible si se ha marcado el campo de control correspondiente en la sección Opciones. Aquí, puede especificar ciertos objetos – nudos o barras – que no deben acoplarse dentro del área de búsqueda.
Indique los números de los nudos o barras relevantes. También puede seleccionar los objetos gráficamente con el botón
. El botón
le permite adoptar los nudos o barras de Selecciones de objetos. Seleccione la selección de objetos relevante (OS) en un diálogo separado.
