Acoplamentos de nós

Um acoplamento de nós facilita a tarefa de conectar nós a objetos vizinhos. O programa procura por nós e barras dentro de uma determinada área e faz a conexão na forma de barras do tipo Barra rígida. Assim, é possível conectar rapidamente nós livres ao sistema e acoplar componentes isolados, por exemplo, em mastros com anexos (escadas, antenas) ou modelos que são lidos de arquivos IFC.

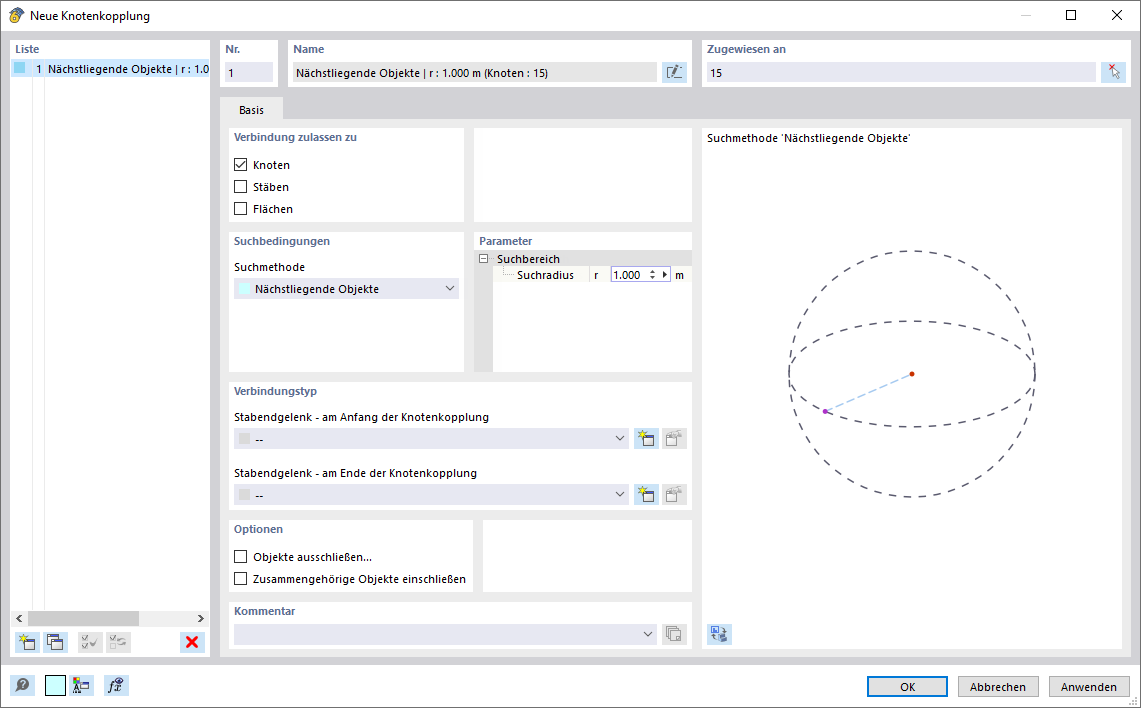

Diálogo Coplamento de Nós Novo

Base

Defina na aba Base o tipo de acoplamento de nós. Na seção 'Atribuído a', você pode especificar os nós que são relevantes como "origem" da busca.

Permitir ligação para

Para a busca de possibilidades de conexão, existem dois tipos de objetos à escolha:

• Nós
• Barras

Com as caixas de seleção, você pode restringir as possibilidades de acoplamento a determinados tipos de objetos. A seção Opções oferece mais possibilidades para controlar a busca de objetos.

Condições de pesquisa

O programa busca qual objeto (nó, barra) dentro do raio definido apresenta a menor distância até o nó. Este objeto é então acoplado com uma barra rígida.

Parâmetros

Indique o 'raio de busca' r para delimitar a área de busca.

Tipo de ligação

Um acoplamento de nós cria uma barra de ligação entre o nó de origem e o objeto mais próximo. Essas barras são, por padrão, conectadas rigidamente. No entanto, você também pode organizar articulações de barra no início e no fim da barra. Selecione na lista uma articulação já definida ou defina um novo tipo de articulação com o botão .

Opções

Com as funções nesta seção, você pode influenciar a busca de forma direcionada.

Excluir objetos

Marque a caixa de seleção se determinados objetos não devem ser acoplados. Com isso, a aba Excluir objetos é complementada, onde você pode fornecer mais detalhes.

Incluir objetos associados

Objetos associados são automaticamente excluídos da busca. Estes são, por exemplo, objetos integrados ou objetos de definição como nós usados para definir barras. Se você marcar a caixa de seleção, esses objetos também serão considerados na busca.

Excluir objetos

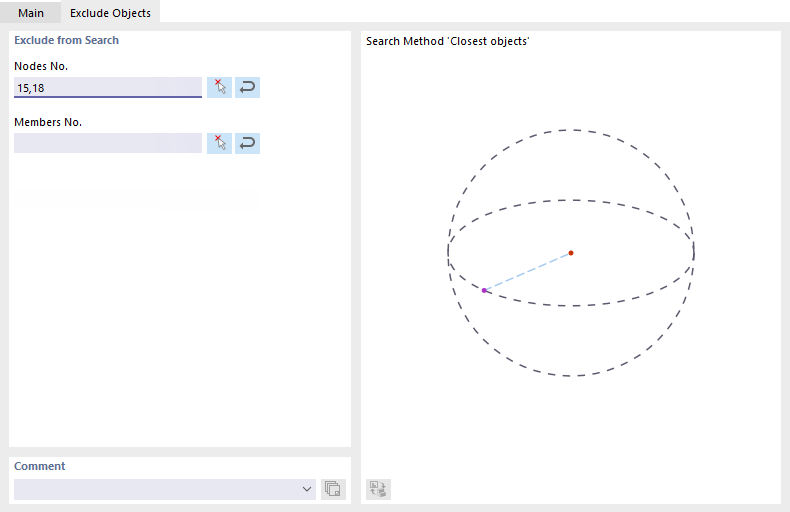

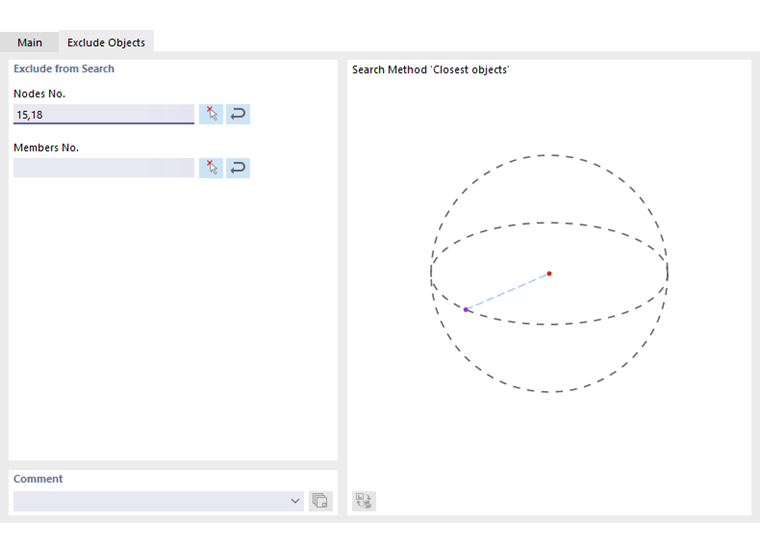

A aba Excluir objetos está disponível quando a caixa de seleção correspondente na seção Opções foi marcada. Aqui, você pode especificar determinados objetos – nós ou barras – que não devem ser acoplados dentro da área de busca.

Excluir objeto

Indique os números dos nós ou barras relevantes. Você também pode selecionar os objetos graficamente através do botão . Com o botão é possível transferir os nós ou barras das Seleções de objetos. Para isso, escolha a seleção de objeto relevante (OS) em um diálogo separado.
