Un couplage de nœuds facilite la tâche de connecter des nœuds avec des objets adjacents. Le programme recherche des nœuds et des barres dans une certaine zone et établit la connexion sous forme de barres de type barre rigide. Ainsi, il est possible de connecter rapidement des nœuds isolés avec le système et de coupler des composants isolés, par exemple pour des mâts avec des accessoires (échelles, antennes) ou des modèles importés depuis des fichiers IFC.
Base

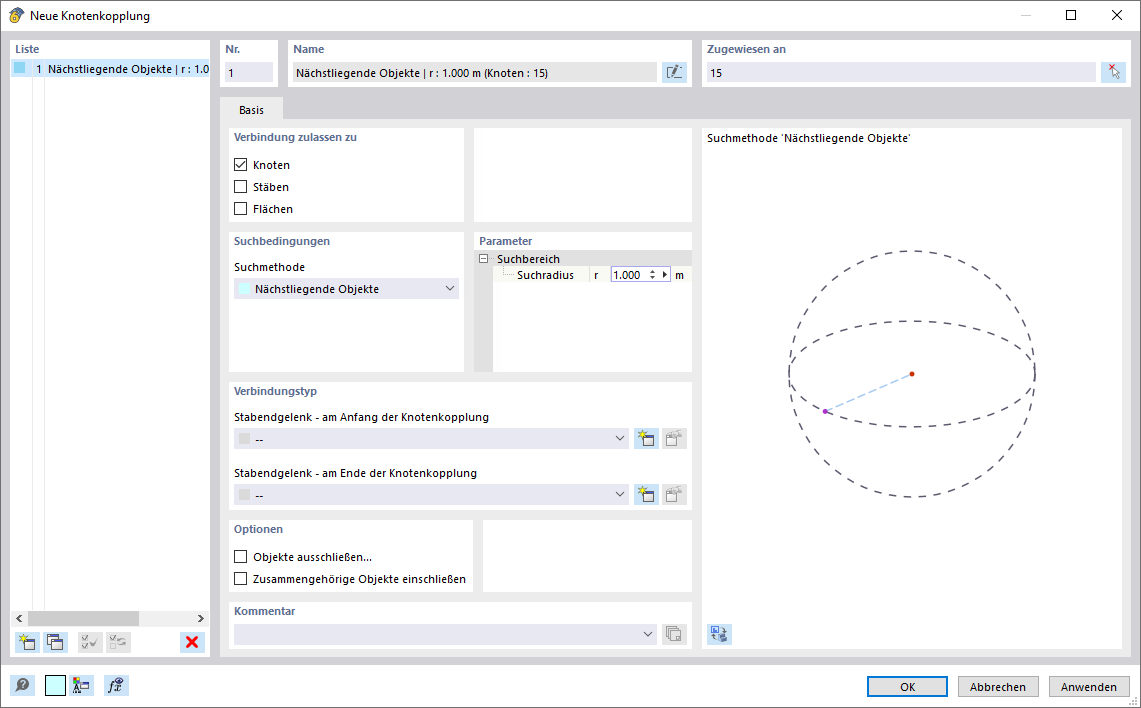

Définissez dans l'onglet Base le type de couplage de nœuds. Dans la section 'Attribués à', vous pouvez spécifier les nœuds qui servent de "source" pour la recherche.
Permettre une connexion à
Deux types d'objets sont disponibles pour la recherche des possibilités de connexion :
- Nœuds
- Barres
Avec les cases à cocher, vous pouvez limiter les possibilités de couplage à certains types d'objets. La section options offre d'autres possibilités pour contrôler la recherche des objets.
Conditions de recherche
Le programme recherche l'objet (nœud, barre) qui, dans le rayon défini, présente la plus petite distance au nœud. Cet objet sera alors couplé avec une barre rigide.
Paramètres
Indiquez le 'rayon de recherche' r pour délimiter la zone de recherche.
Type de connexion
Un couplage de nœuds génère une barre de connexion entre le nœud source et l'objet le plus proche. Par défaut, ces barres sont reliées de manière rigide. Mais vous pouvez également disposer des articulations de barre au début et à la fin de la barre. Sélectionnez pour cela une articulation déjà définie dans la liste ou définissez un nouveau type d'articulation avec le bouton
.
Options
Les fonctions de cette section peuvent être utilisées pour influencer spécifiquement la recherche.
Exclure des objets
Cochez la case si vous ne souhaitez pas que certains objets soient couplés. Cela ajoute l'onglet Exclure des objets, dans lequel vous pouvez fournir des informations supplémentaires.
Inclure des objets associés
Les objets associés sont automatiquement exclus de la recherche. Cela inclut, par exemple, des objets intégrés ou des objets de définition tels que des nœuds utilisés pour définir des barres. Si vous cochez la case, ces objets sont également pris en compte lors de la recherche.
Exclure des objets

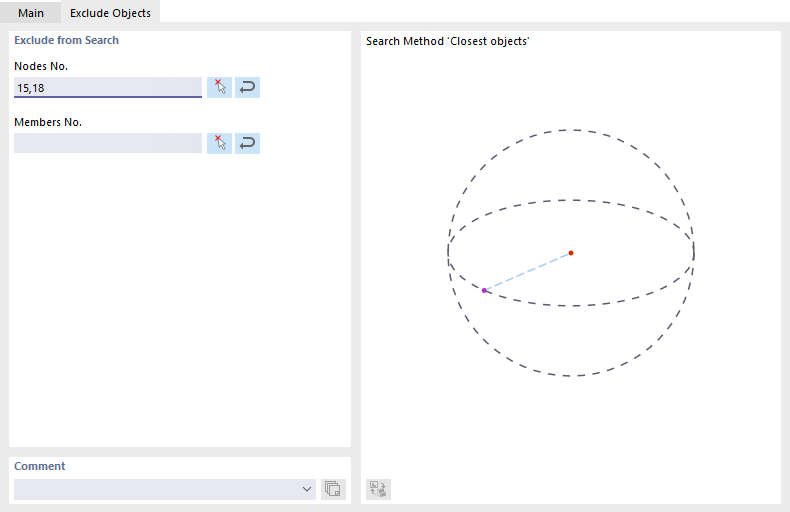

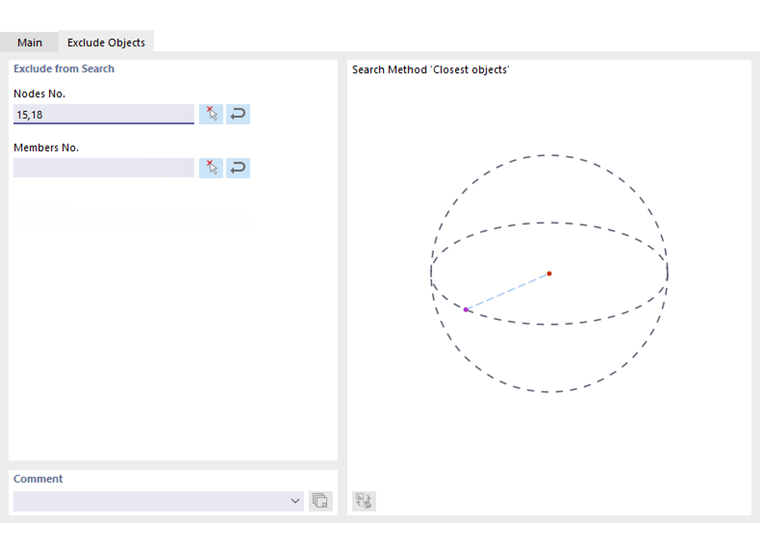

L'onglet Exclure des objets est disponible si la case correspondante est cochée dans la section options. Ici, vous pouvez spécifier certains objets – nœuds ou barres – qui ne doivent pas être couplés dans la zone de recherche.
Indiquez les numéros des nœuds ou barres concernés. Vous pouvez également sélectionner graphiquement les objets via le bouton
. Avec le bouton
, vous pouvez reprendre les nœuds ou barres des Sélections d'objets. Sélectionnez pour cela la sélection d'objets (OS) concernée dans une boîte de dialogue séparée.
