Accoppiamenti dei nodi

Un accoppiamento dei nodi facilita il compito di collegare i nodi con oggetti adiacenti. Il programma cerca nodi e aste all'interno di un'area specifica e stabilisce il collegamento sotto forma di aste del tipo Asta rigida. In questo modo si possono collegare rapidamente nodi liberi con il sistema e accoppiare componenti isolate, ad esempio con tralicci e accessori (scale, antenne) o modelli importati da file IFC.

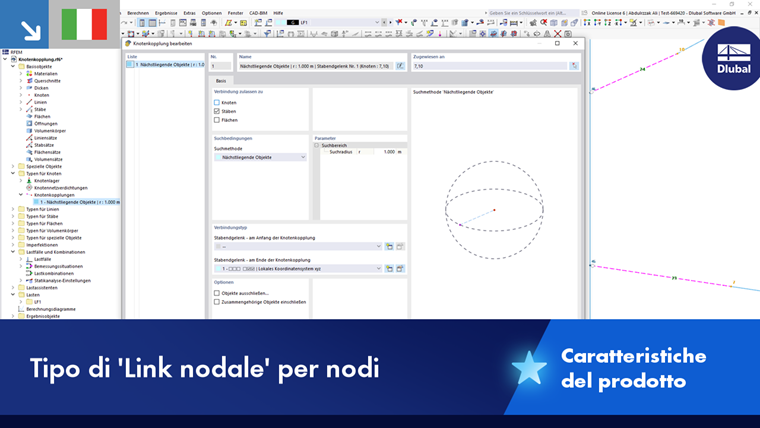

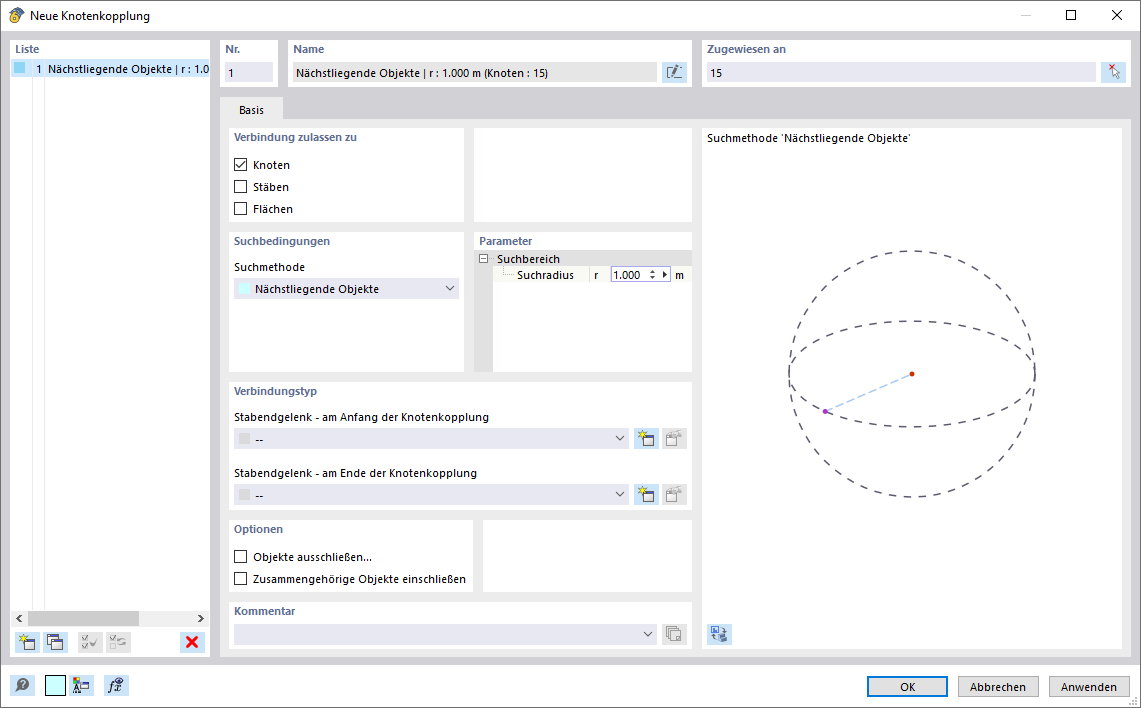

Finestra "Nuovo Giunto Nodal Coupling"

Basi

Definire nella scheda Basi il tipo di accoppiamento dei nodi. Nella sezione 'Assegnato a' è possibile definire i nodi che fungono da "origine" per la ricerca rilevante.

Consenti connessione a

Per la ricerca delle opzioni di connessione sono disponibili due tipi di oggetti:

• Nodi
• Aste

Con i campi di controllo è possibile limitare le possibilità di accoppiamento a determinati tipi di oggetti. La sezione Opzioni offre ulteriori possibilità per gestire la ricerca degli oggetti.

Condizioni di ricerca

Il programma ricerca quale oggetto (nodo, asta) all'interno del raggio definito ha la minore distanza dal nodo. Questo oggetto verrà quindi accoppiato con un'asta rigida.

Parametri

Definire il 'raggio di ricerca' r per delimitare l'area di ricerca.

Tipo di connessione

Un accoppiamento dei nodi crea un'asta di collegamento tra il nodo di origine e l'oggetto più vicino. Queste aste sono connesse per impostazione predefinita in modo rigido alla flessione. Tuttavia, è possibile disporre cerniere d'asta all'inizio e alla fine dell'asta. Selezionare un giunto già definito dall'elenco o definire un nuovo tipo di giunto con il pulsante .

Opzioni

Con le funzioni in questa sezione è possibile influenzare la ricerca in modo mirato.

Escludere oggetti

Selezionare il campo di controllo se certi oggetti non devono essere accoppiati. Questo aggiunge la scheda Escludere oggetti, in cui è possibile inserire ulteriori informazioni.

Includere oggetti correlati

Gli oggetti correlati sono esclusi automaticamente dalla ricerca. Questi includono oggetti integrati o oggetti di definizione come nodi utilizzati per definire aste. Se si seleziona il campo di controllo, anche questi oggetti verranno considerati nella ricerca.

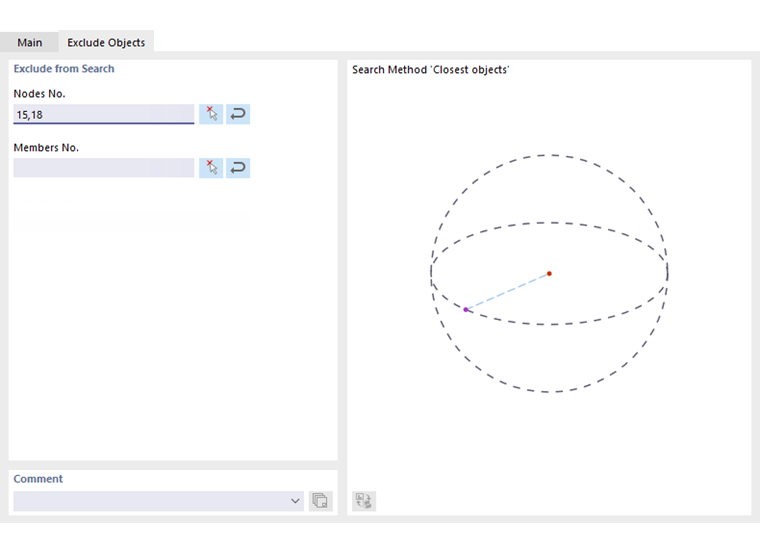

Escludere oggetti

La scheda Escludere oggetti è disponibile se nella sezione Opzioni è selezionato il campo di controllo corrispondente. Qui è possibile definire specifici oggetti – nodi o aste – che non devono essere accoppiati all'interno dell'area di ricerca.

Escludi oggetto

Inserire i numeri dei nodi o delle aste rilevanti. Gli oggetti possono essere selezionati graficamente tramite il pulsante . Utilizzando il pulsante , è possibile importare nodi o aste da Selezioni di oggetti. Selezionare la selezione di oggetti rilevante (OS) in un dialogo separato.
