面上的结果值

在表格中 显示或隐藏杆件的结果值。 对【面】的结果提供特殊功能，从而可以有针对性地进行查看。

显示结果值

在【导航器 - 结果】中，您可以控制是否在面上显示结果值以及详细显示哪些结果。 使用导航器两个区域中的【面上的值】。

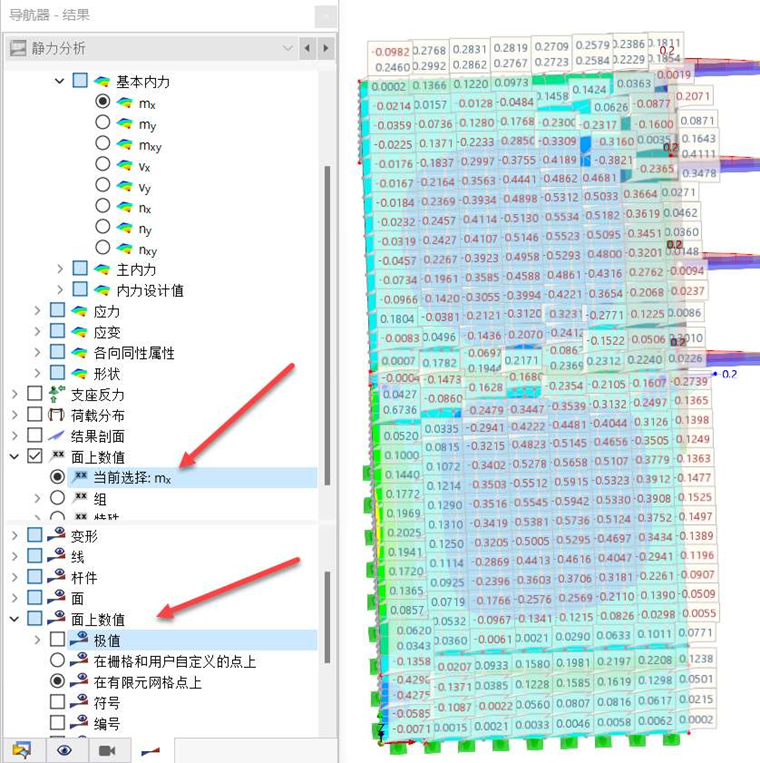

在面上显示值

使用上面区域中的【面上数值】，可以打开和关闭结果值的显示。 在这里您还可以定义显示其值的结果类型。

在下面区域中的【面上数值】中管理着一些设置，通过这些设置可以影响结果值的输出和显示。

值的结果类别

在导航器的上部区域中，您可以定义用于数值显示的结果类别。

当前选择

显示当前结果的值

图形显示的内容会与当前选择一致： 上图中，这些数值是基本内_弯矩m 。 这样可以在图形中显示当前变形、内力或应力的结果值。

组

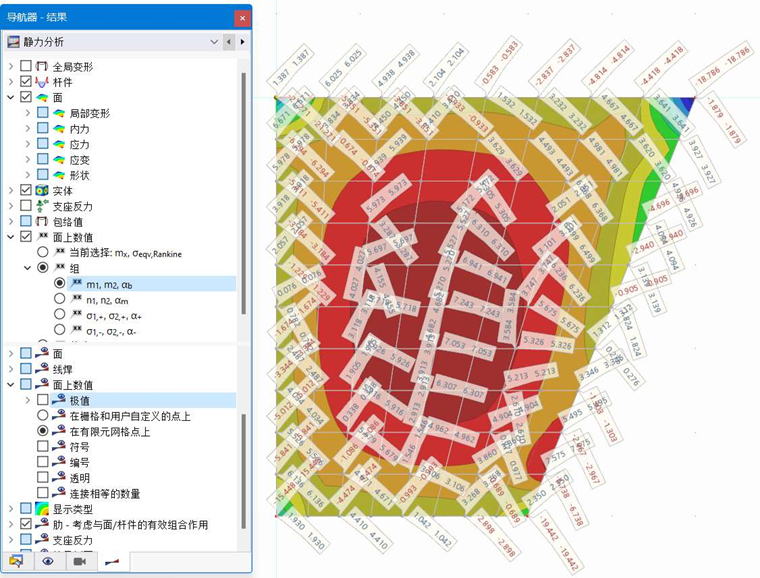

显示主弯矩组

选择【组】设置，每个结果点都可以显示两个结果值。 共有四组内力和弯矩以及应力可供选择。 上图显示了主弯矩 m₁和 m₂的组。 新设置的栅格值旋转了角度 α_b 。

特殊

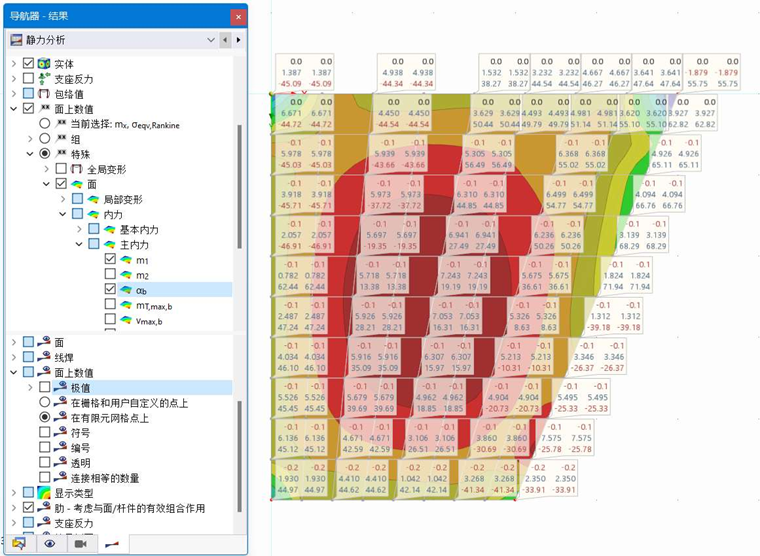

显示面上多个指定结果

使用【特定】选项，可以分别定义显示哪些结果值： 变形、内力和弯矩、应力、应变。 上图分别显示了面的正面和负面的主应力值。

结果数值设置

在导航器的下部区域中，您可以定义显示结果值的位置以及它们出现的形式。

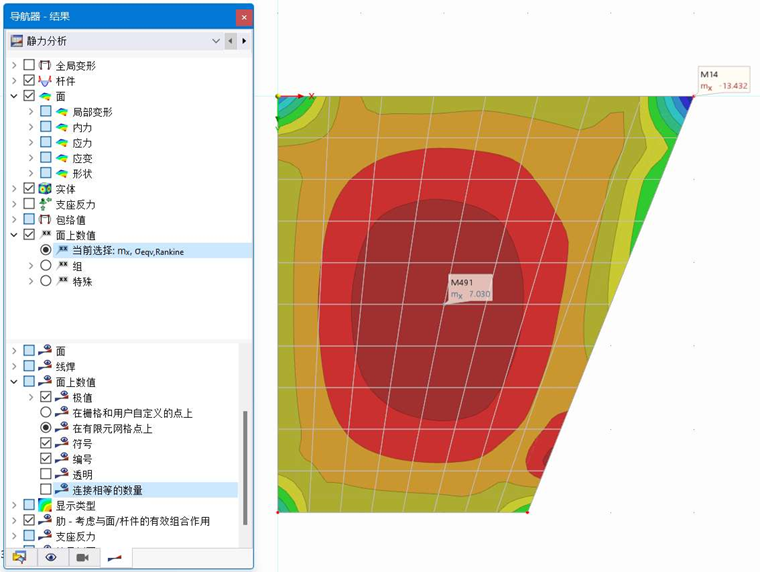

带符号显示面的弯矩值

极值

使用【极值】复选框，您可以控制是否只显示结果的极值。 根据设置的不同，可以分别显示整体模型、面或实体的最小值或最大值。 上图显示了每个面的最小和最大主弯矩 m₁ 。

在栅格点上和用户自定义点上/在有限元网格点上

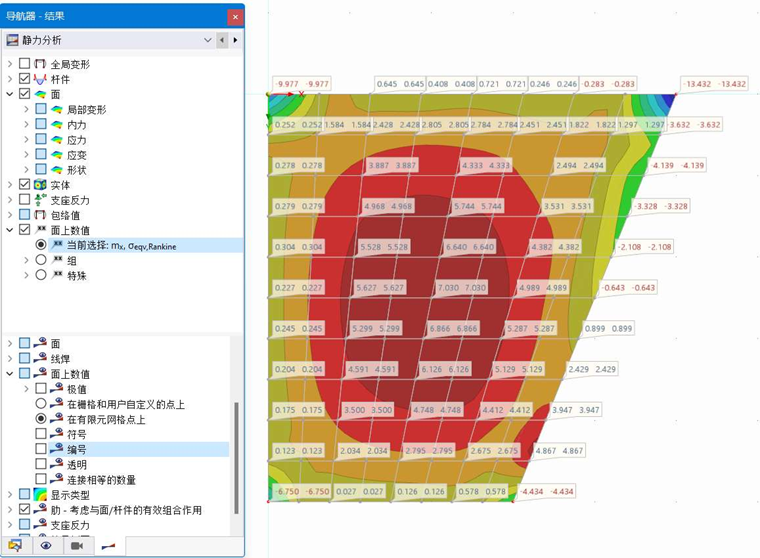

在有限元网格点上显示结果值

结果值显示在栅格点和用户自定义的 结果点中，或者显示在有限元网格点中。 上图显示了网格节点上可用的最大等效应力 σ_v 。

您可以在 编辑面 function。 用户自定义的结果点由 面类型管理。 使用按钮 können Sie Ergebnispunkte auch direkt setzen.

网络课堂 https://www.dlubal.com/zh/support-and-learning/learning/webinars/003074可以进行评估。

1. /#

符号/编号/透明度

位于导航器下部的最后三个“面上的值”复选框控制着数值的显示方式。

• 符号： 结果类型(u, m₁, σ_z )被额外指定。
• 编号： 显示轴网的【R】编号或有限元网格点【N】编号。
• 透明： 显示的数值没有边框或背景。

下图透明显示了主弯矩，包括有限元节点的编号。

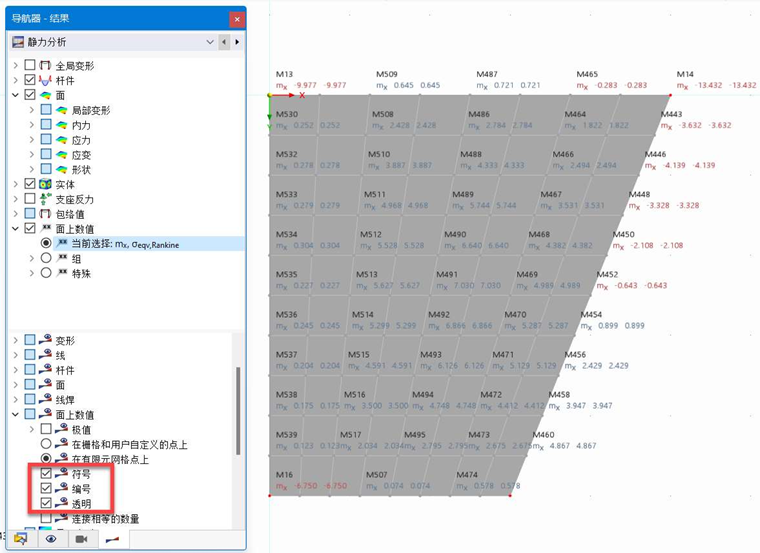

带符号和编号显示主弯矩

调整结果值的颜色和字体

在【选项】菜单上点击【显示属性】，可以调整结果值的颜色和字体。 在【显示属性】对话框中，打开【结果】类别。 选择【面上数值】。

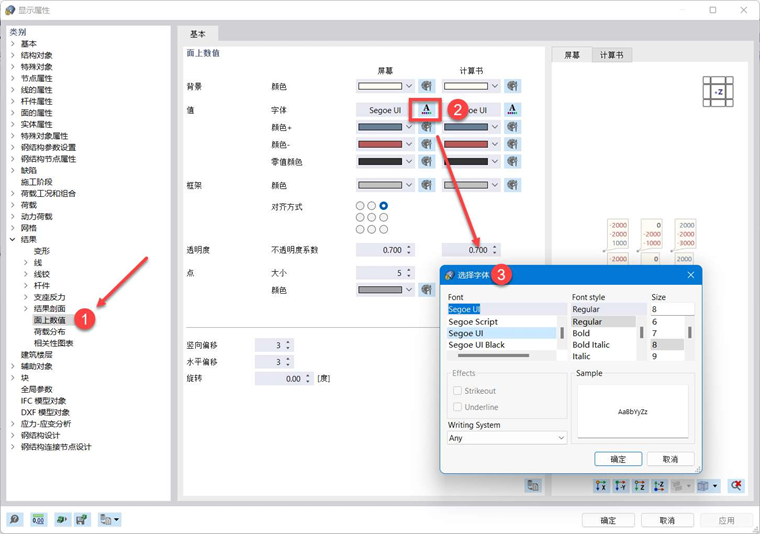

调整结果值的字体和显示

在对话框种的【面上数值】区域种，您可以调整背景的颜色以及边框、字体、位置和透明度。 所做的更改显示在右侧的预览中。

可以为【屏幕】和【报告】分别定义。 当 激活该选项时，两种输出类型的更改会被同步。

筛选结果值

对结果值进行了筛选，使用这些筛选可以显示特定的结果。 在'结果'菜单中选择结果值筛选项，以打开'结果值筛选'对话框。

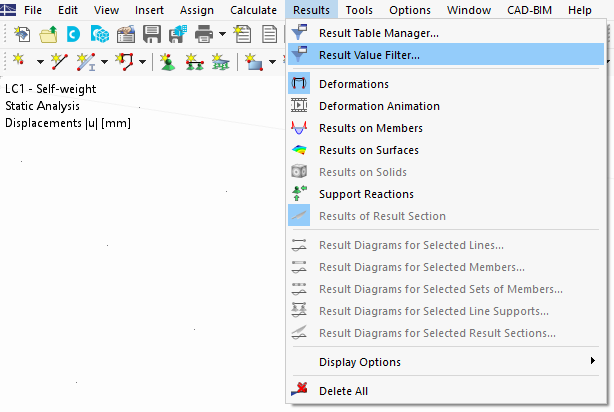

调用结果值过滤器

用户可以通过设定筛选和筛选条件来定义结果的显示准则。

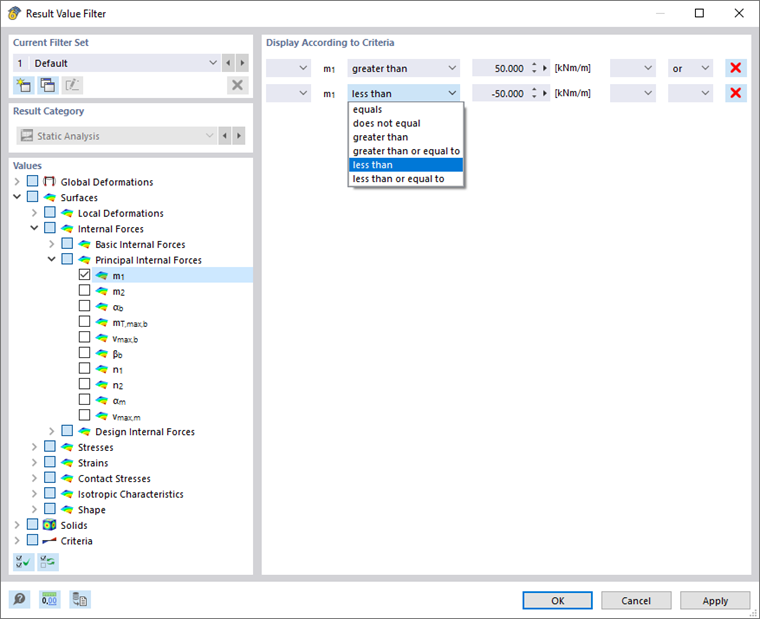

定义结果值的筛选条件

当前筛选集

用户可以在对话框左上角的部分保存筛选设置。 所有没有限制的结果都预设为'默认'。

要保存对结果值的特定设置，请点击按钮 . 在'新建筛选集'对话框中输入说明。

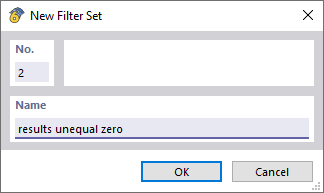

“新建过滤器集”对话框

点击确定后，您可以为新建筛选集进行设置。 然后，它们会在'当前筛选集'列表中被试用。

值

使用目录树中的复选框来定义要为其定义准则的结果类型。 如果勾选该复选框，则可以在对话框的“显示根据标准”部分中为该结果类型指定条件。

按照下列准则显示

在该对话框部分中，可以定义适用于所选结果类型的结果值的条件。 在第二列中选择要应用的比较。 在第三列中输入主导值。

要定义其他条件，请在最后一列中选择 '或' （每个条件独立计算）或 ' 和' （必须满足每个条件）。 然后，在新的行中定义下一个条件。

定义结果值的筛选条件图片显示了面主弯矩的标准。 所有介于 ±50 kNm 之间的弯矩 m₁将被隐藏。

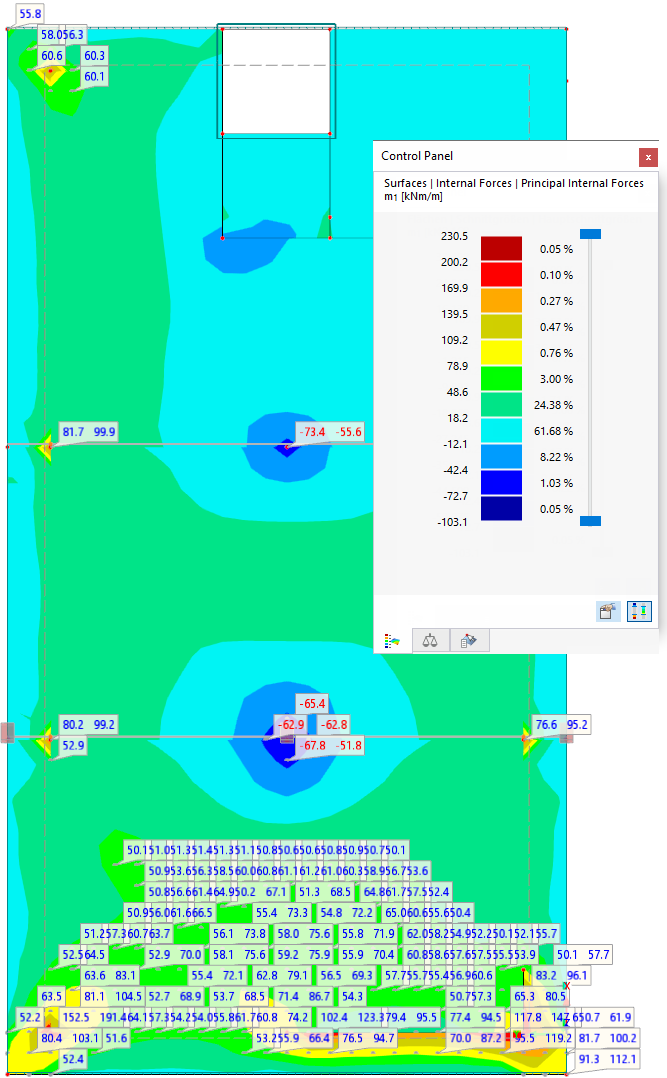

带有过滤条件的结果值
