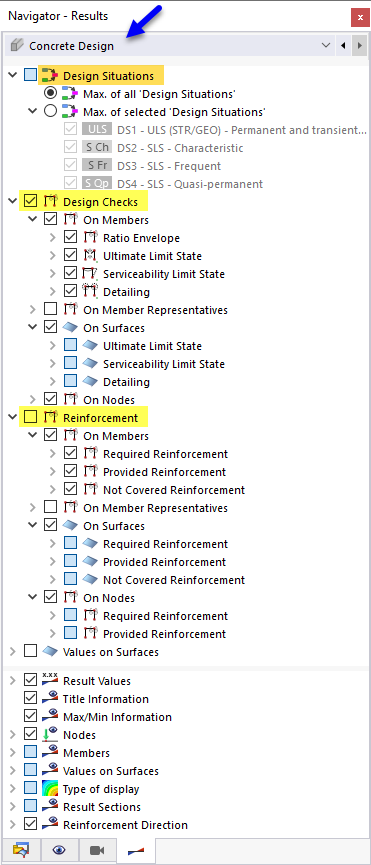

Ocena i dokumentacja wyników obliczeń odbywa się zwykle w formie graficznej. Aby wyświetlić różne typy wyników w modelu, należy dodać #resultnavigator Navigator - wyniki na modelu - Włączony. Wyniki dla betonu są zarządzane pod typem wyników Wymiarowanie betonu na liście w Nawigatorze.
W oknie roboczym dostępne są te same opcje wyboru i oceny, co w przypadku analizy statycznej, na przykład aby wyświetlić przekroje wyników ze zbrojeniami.
Panel sterowania
Panel sterowania jest również dostosowany do wyników obliczeń betonu. W tym miejscu można dostosować kolorystykę przełożeń i zbrojenia. Może to być konieczne, jeśli jednocześnie wyświetlanych jest kilka typów wyników.
Ponadto można skorzystać z panelu sterowania - jak wiadomo z analizy statycznej - współczynniki #resultFactorsTab Przeskaluj krzywe wyników lub zdefiniuj #resultsOnObjectsFilterTab obiekty do wyświetlania wyników.
Filtr wartości wyników

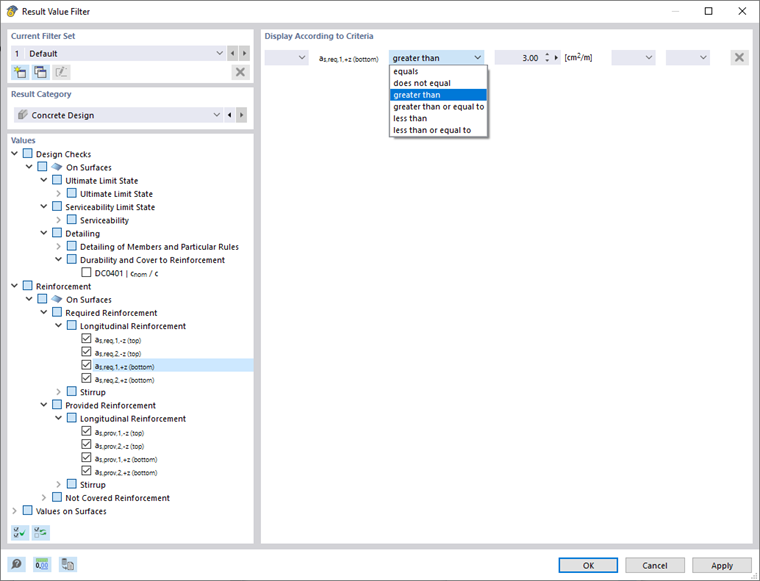

W menu 'Wyniki' należy użyć funkcji Filtr wartości wyników (patrz image Wywołanie filtra wartości wyników nr) w oknie dialogowym ' Filtr wartości wyników '. W tym miejscu można zdefiniować kryteria wyświetlania wartości wyników. image@042804@03#
W sekcji 'Wartości' za pomocą pól wyboru określ typy wyników, dla których mają zostać zdefiniowane kryteria. Zaznaczenie odpowiedniego pola wyboru umożliwia określenie warunków dla tego typu wyników w sekcji 'Wyświetl według kryteriów'. W drugiej kolumnie należy wybrać, które porównanie ma zostać zastosowane. Wprowadzić odpowiednią wartość w trzeciej kolumnie.

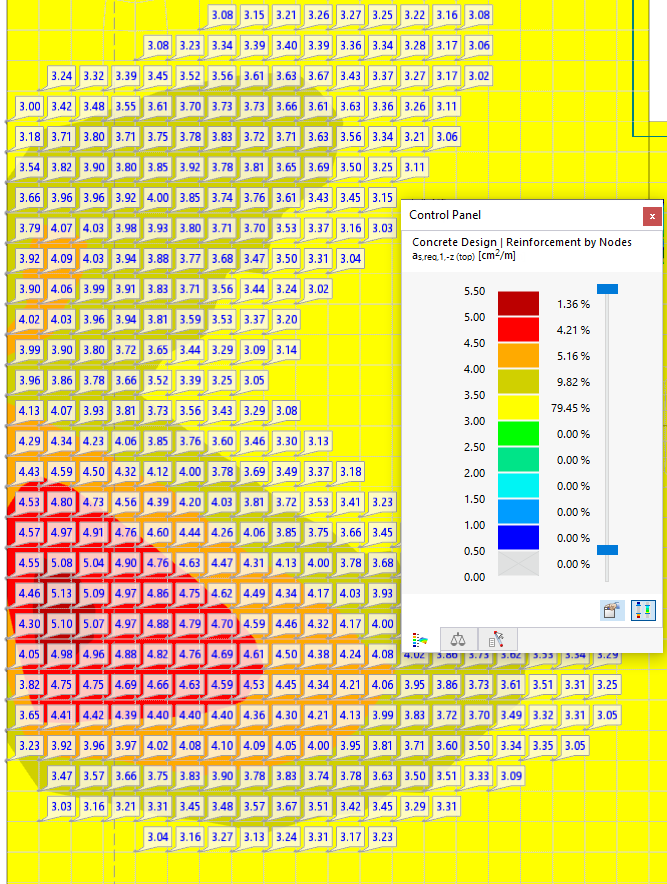

Powyższy rysunek przedstawia warunek dla wymaganego zbrojenia dolnego as, erf, 1. W przypadku tej specyfikacji wyświetlane są tylko wartości zbrojenia większe niż 3,00 cm2/m.
Więcej informacji na temat okna dialogowego 'Filtr wartości wyników' można znaleźć w rozdziale Wartości wyników na powierzchniach z podręcznika RFEM.
W kolejnych rozdziałach opisano typy wyników dla modułu wymiarowania.
