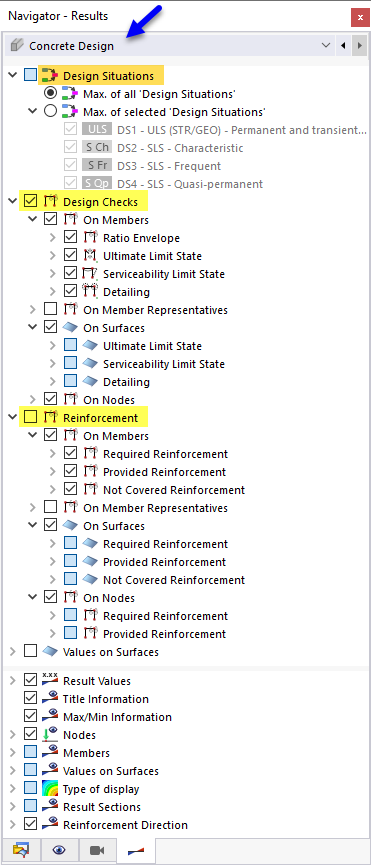

La evaluación y documentación de los resultados del diseño se suele realizar de forma gráfica. Para mostrar los diferentes tipos de resultados en el modelo, el #resultnavigator Navigator - Results en el diseño agregar - Sintonizado. Los resultados concretos se gestionan bajo el tipo de resultado Cálculo del hormigón en la lista del Navegador.
En la ventana de trabajo tiene las mismas opciones de selección y evaluación que para el análisis estático, por ejemplo para mostrar las secciones de resultados con refuerzos.
panel de control

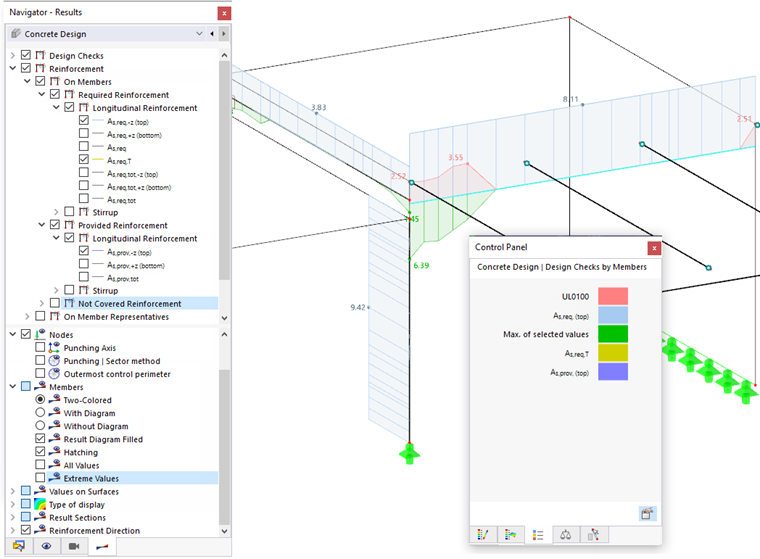

El panel de control también se adapta a los resultados del cálculo del hormigón. Allí puede ajustar los colores para las proporciones y armaduras. Esto puede ser necesario si se muestran varios tipos de resultados al mismo tiempo.
Además, puede usar el panel de control, como lo conoce por el análisis estático, los factores [[#/de/downloads-und-infos/online-handbooks/rfem-6/001106 #resultFactorsTab {%\} Escale las curvas de resultados o defina #resultsOnObjectsFilterTab objetos para la visualización de resultados.
Filtro de valores de resultados
En el menú ' Resultados ', use la función Filtro de valores de resultados (ver imagen Llamar al filtro de valor de resultado ) el diálogo ' Filtro de valor de resultado '. Allí puede definir criterios para la visualización de valores de resultados.

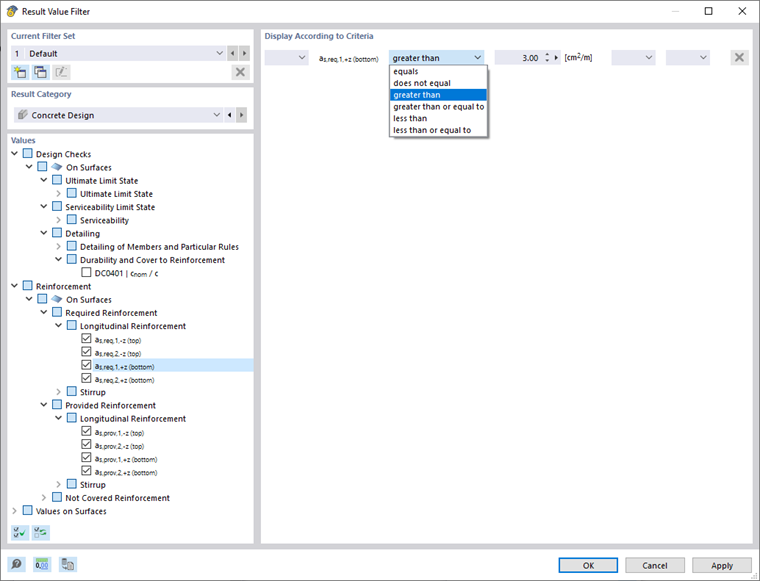

En la sección ' Valores ', use las casillas de verificación para especificar los tipos de resultados para los cuales desea definir criterios. Si marca una casilla de verificación, puede especificar las condiciones para este tipo de resultado en la sección ' Mostrar por criterios '. En la segunda columna, seleccione qué comparación se debe aplicar. Introduzca el valor relevante en la tercera columna.

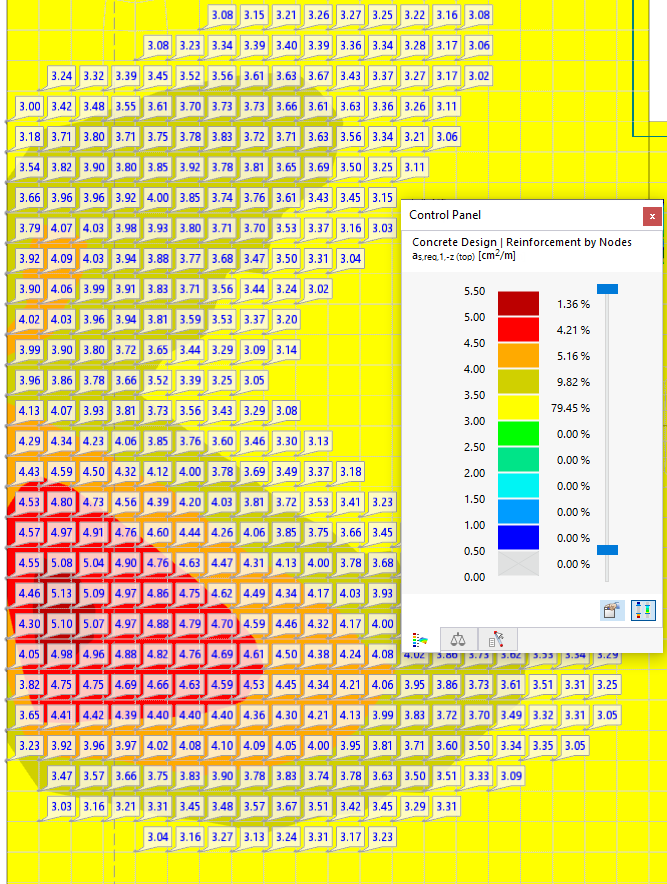

La imagen de arriba muestra una condición para la armadura inferior requerida as, erf, 1. Con esta especificación, sólo se muestran los valores de armadura superiores a 3,00 cm2/m.
Se pueden encontrar más explicaciones del diálogo 'Filtro de valores de resultados' en el capítulo del manual de RFEM.
Los siguientes capítulos describen los tipos de resultados del complemento de diseño.
