Grafika pro posouzení betonu

Vyhodnocení a dokumentace výsledků posouzení se obvykle provádí graficky. Chcete-li na modelu zobrazit různé typy výsledků, použijte #resultnavigator navigátor - Výsledky v posouzení - Naladěno. Konkrétní výsledky lze spravovat v seznamu v navigátoru pod typem výsledku Posouzení pro beton.

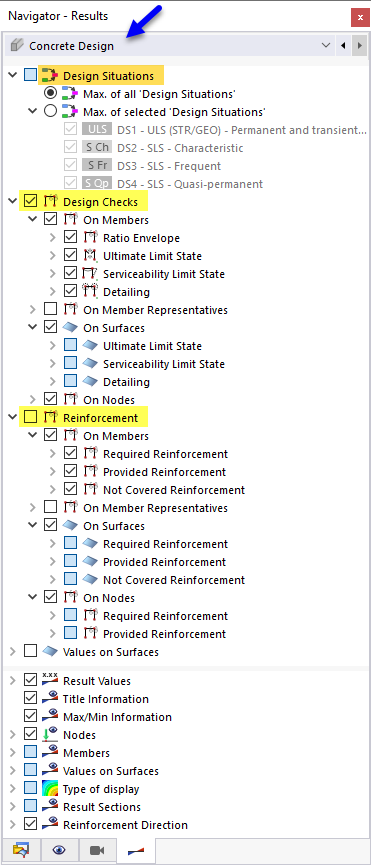

01 Navigátor - Výsledky pro posouzení betonu

V pracovním okně máte stejné možnosti výběru a vyhodnocení jako u statické analýzy, například pro zobrazení průřezů výsledků s výztuhami.

Ovládací panel

Výsledky posouzení betonu se přizpůsobí také ovládací panel . Zde lze upravit barvy pro využití a výztuže. To může být nutné, pokud se současně zobrazuje několik typů výsledků.

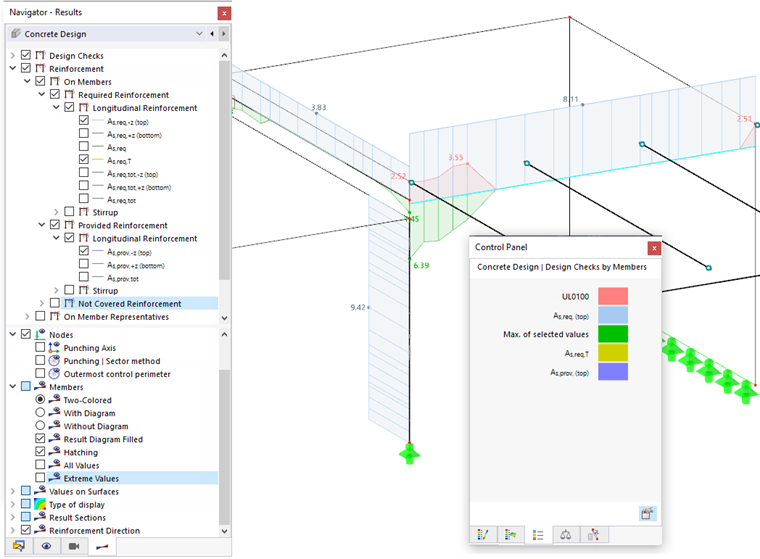

02 Zobrazit více typů výsledků pro požadovanou a existující výztuž

Kromě toho můžete použít ovládací panel - jak jej znáte ze statické analýzy - #resultFactorsTab faktory Změňte měřítko výsledkových křivek nebo definujte objekty #resultsOnObjectsFilterTab pro zobrazení výsledků.

Filtr hodnot výsledků

V nabídce 'Výsledky' použijte funkci Filtr výsledkových hodnot (viz obrázek Vyvoláním Filtru výsledkových hodnot ) dialog ' Filtr výsledkových hodnot '. Zde lze definovat kritéria pro zobrazení výsledkových hodnot.

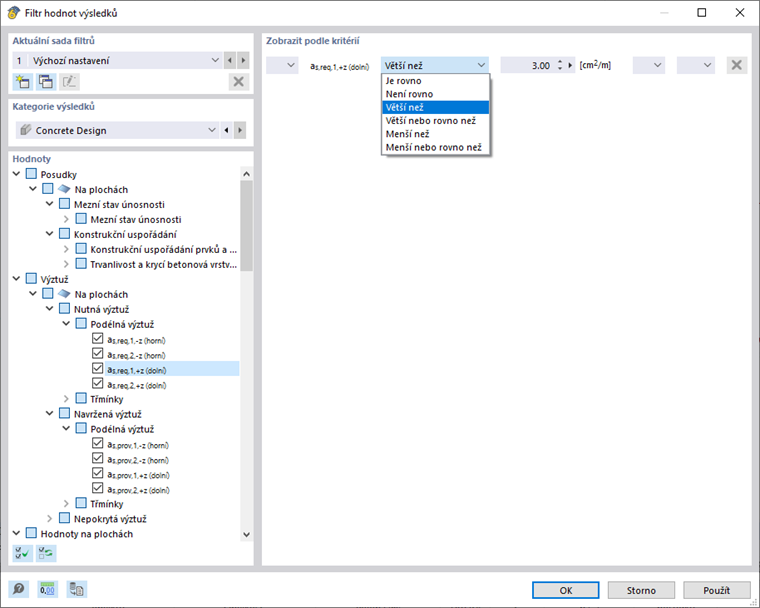

03 Definujte kritéria pro filtrování hodnot výztuže na plochách

V sekci 'Hodnoty' určete pomocí zaškrtávacích políček typy výsledků, pro které chcete definovat kritéria. Pokud toto políčko zaškrtneme, lze v sekci 'Zobrazit podle kritérií' zadat podmínky pro tento typ výsledku. Ve druhém sloupci vyberte, které porovnání má být použito. Příslušnou hodnotu zadejte do třetího sloupce.

Obrázek nahoře ukazuje podmínku pro potřebnou spodní výztuž a_{s, erf, 1}. Při tomto zadání se zobrazí pouze hodnoty výztuže větší než 3,00 cm²/m.

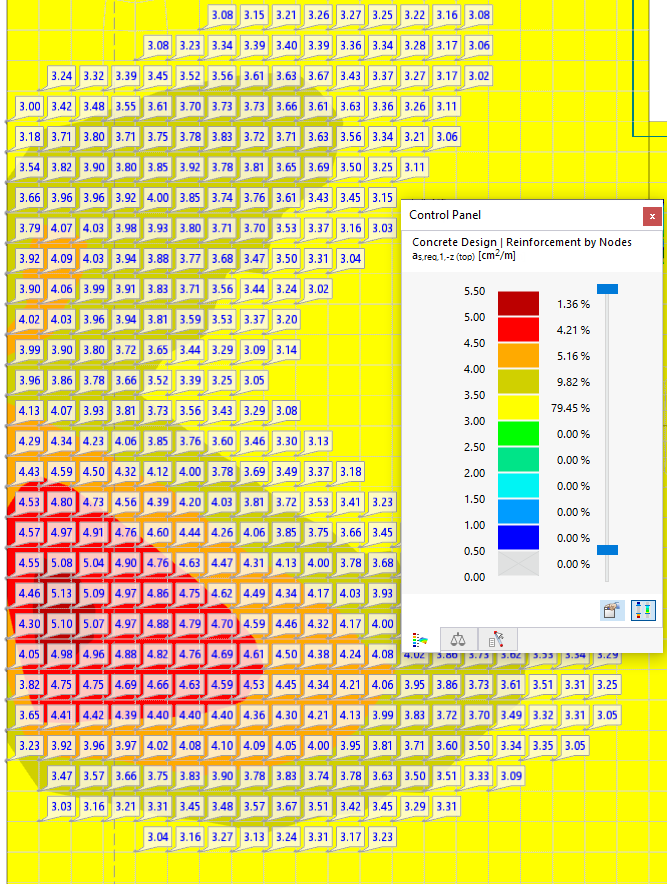

04 Hodnoty výztuže s kritérii pro filtrování

Další vysvětlení dialogu 'Filtr výsledkových hodnot' najdete v kapitole Hodnoty výsledků na plochách příručky k programu RFEM.

V následujících kapitolách jsou popsány typy výsledků addonu posouzení.
