Estrutura

Cada modelo é definido através de objetos estruturais. Estes objetos exercem uma função no sistema estrutural. Um apoio de nó ou uma barra, por exemplo, representam objetos do tipo Estrutura, enquanto uma linha de dimensão ou uma grelha de linhas não. As propriedades geométricas e de rigidez de um objeto estrutural entram na análise estática do modelo. Assim, o comprimento, o material, o tipo de barra e a secção transversal de uma barra influenciam a rigidez e, portanto, a distribuição das forças internas no sistema.

Objetos base e tipos para objetos base

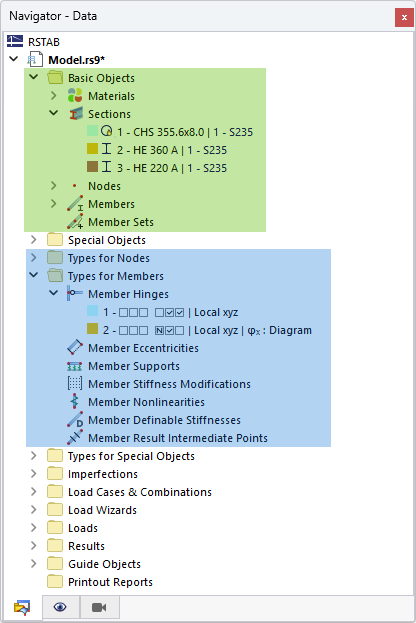

Os dados de estrutura estão organizados no navegador e na tabela da seguinte forma: A categoria Objetos base gere os objetos estruturais elementares, como nós ou barras. Nas categorias de Tipos são descritas propriedades específicas dos objetos base, por exemplo, os apoios dos nós ou das barras.

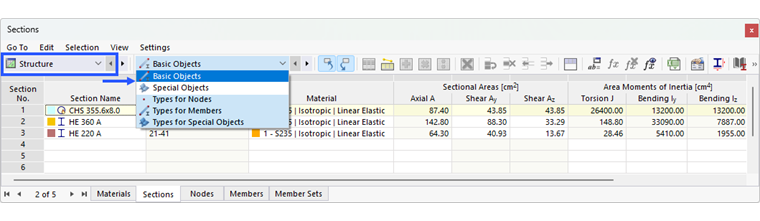

Na tabela, os objetos base e os tipos associados são geridos na categoria Estrutura.

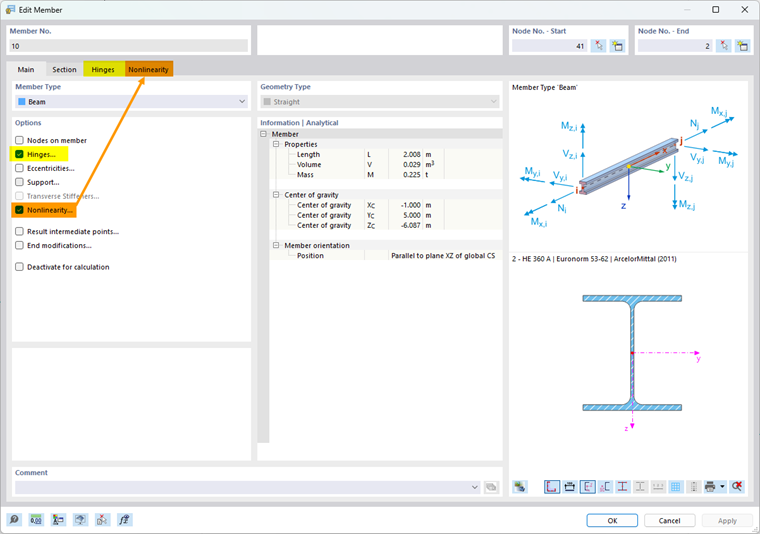

Nas caixas de diálogo de entrada, os objetos base estão interativamente ligados aos tipos. Assim, é possível definir novos tipos sem sair da caixa de diálogo ou atribuir graficamente propriedades como tipos a um objeto base (ver imagem Editar apoio de barra ).

Exemplo

Uma barra representa um objeto base. Esta barra deve ser dotada de uma articulação e de uma não linearidade. Ative estas propriedades adicionais no separador 'Base'. Com isso, dois novos separadores ficam disponíveis na caixa de diálogo. Aí pode selecionar nas listas as propriedades 'Tipo de articulação de barra' e 'Tipo de não linearidade de barra' ou defini-las novamente, para as atribuir à barra.

Sugestão

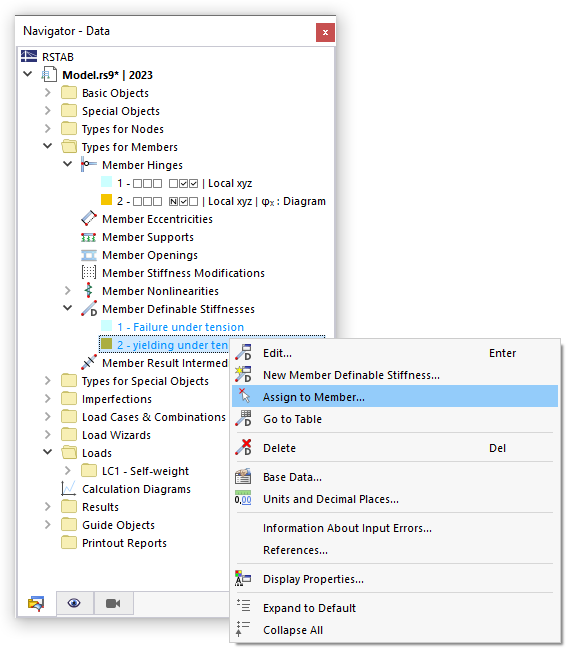

O tipo também pode ser atribuído graficamente através do menu de contexto do navegador.

Comentários

Nas caixas de diálogo e tabelas, pode inserir uma anotação no campo de entrada ou na coluna Comentário e descrever o objeto com mais detalhe. Este comentário também aparece na Quick Info quando mantém o rato brevemente sobre o objeto.

  1. banner.tip@Também pode utilizar comentários na forma de dias (por exemplo, #Pilares ou #Nó_Eixo-1) e depois usá-los para outros objetos, como cargas. Se desejar atribuir vários dias a um objeto, separe-os com espaços.
