Cada modelo se define mediante objetos estructurales. Estos objetos ejercen una función en el sistema estructural. Un apoyo en nudo o una barra, por ejemplo, representan objetos del tipo Estructura, mientras que una línea de cota o una rejilla de líneas no. Las propiedades geométricas y de rigidez de un objeto estructural se incluyen en el análisis estático del modelo. Así, la longitud, el material, el tipo de barra y la sección de una barra influyen en la rigidez y, por lo tanto, en la distribución de fuerzas internas en el sistema.
Objetos base y tipos para objetos base

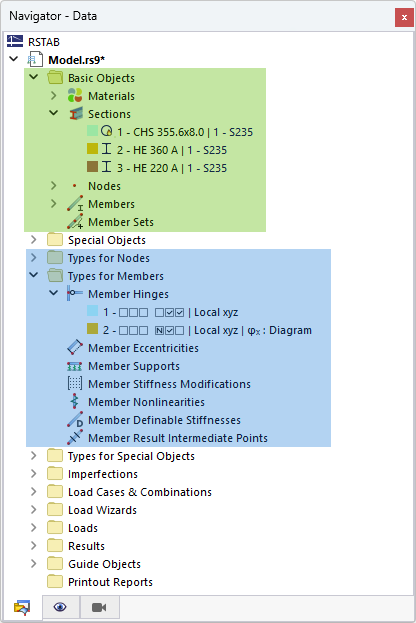

Los datos de estructura están organizados en el Navegador y en la Tabla de la siguiente manera: La categoría Objetos base gestiona los objetos estructurales elementales como nudos o barras. En las categorías Tipos se describen propiedades específicas de los objetos base, como por ejemplo los apoyos de los nudos o de las barras.

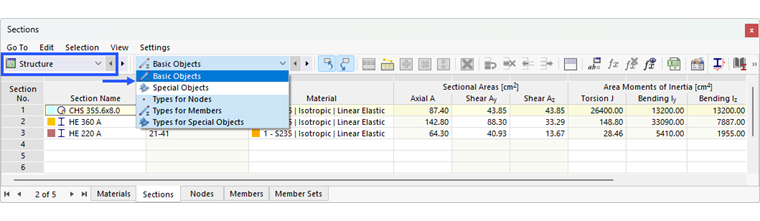

En la tabla se gestionan los objetos base y los tipos correspondientes en la categoría Estructura.

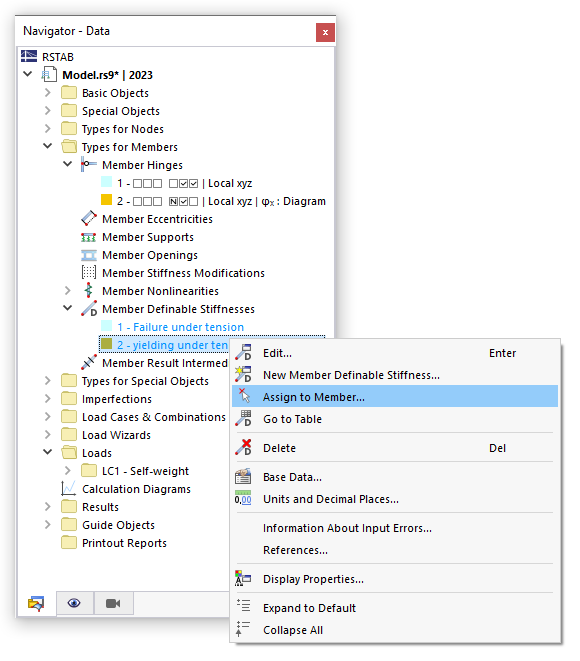

En los cuadros de diálogo de entrada, los objetos base están vinculados interactivamente con los tipos. De este modo, se pueden definir nuevos tipos sin salir del cuadro de diálogo, o asignar gráficamente propiedades como tipos a un objeto base (véase la imagen Editar apoyo en barra ).
Ejemplo

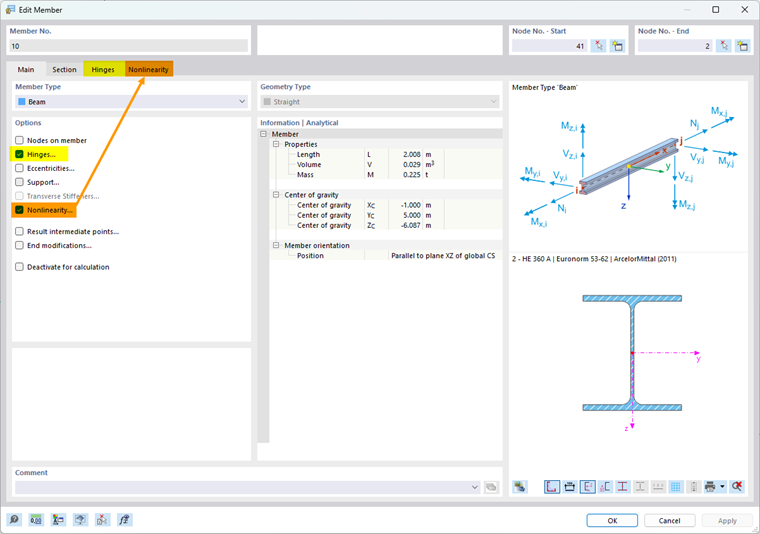

Una barra representa un objeto base. Esta barra debe dotarse de una articulación y de una no linealidad. Active estas propiedades adicionales en la pestaña 'Base'. Con ello, quedarán disponibles dos pestañas nuevas en el cuadro de diálogo. Allí puede seleccionar en listas o definir de nuevo las propiedades 'Tipo de articulación de extremo de barra' y 'Tipo de no linealidad de barra' para asignarlas a la barra.
Comentarios
En los cuadros de diálogo y tablas puede introducir una anotación en el campo de entrada o en la columna Comentario y describir el objeto con más detalle. Este comentario también aparece en la información rápida cuando detiene brevemente el ratón sobre el objeto.
