Ogni modello è definito da oggetti strutturali. Questi oggetti svolgono una certa funzione nel sistema strutturale. Ad esempio, un vincolo esterno nodale o un'asta rappresentano oggetti del tipo Struttura , ma non una linea di quota o una griglia di linee. Le proprietà geometriche e relative alla rigidezza di un oggetto strutturale sono prese in considerazione nell'analisi strutturale del modello. In questo modo, la lunghezza, il materiale, il tipo di asta e la sezione trasversale di un'asta hanno un effetto sulla rigidezza e quindi sulla distribuzione delle forze e dei momenti interni nel sistema.

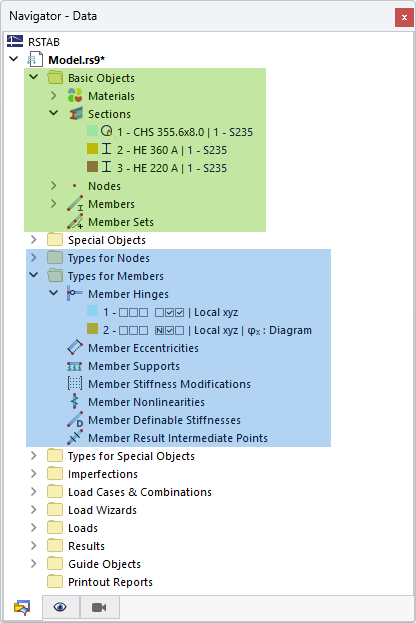

I dati strutturali sono organizzati nel navigatore e nella tabella come segue: La categoria Oggetti base gestisce oggetti strutturali elementari come nodi o aste. Le categorie Tipi descrivono proprietà specifiche degli oggetti di base, come i vincoli esterni dei nodi o delle aste.

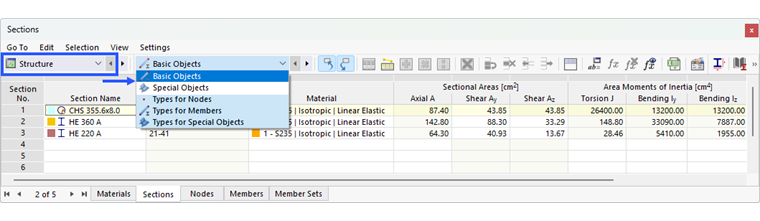

La tabella gestisce gli oggetti di base e i tipi corrispondenti nella categoria Struttura.

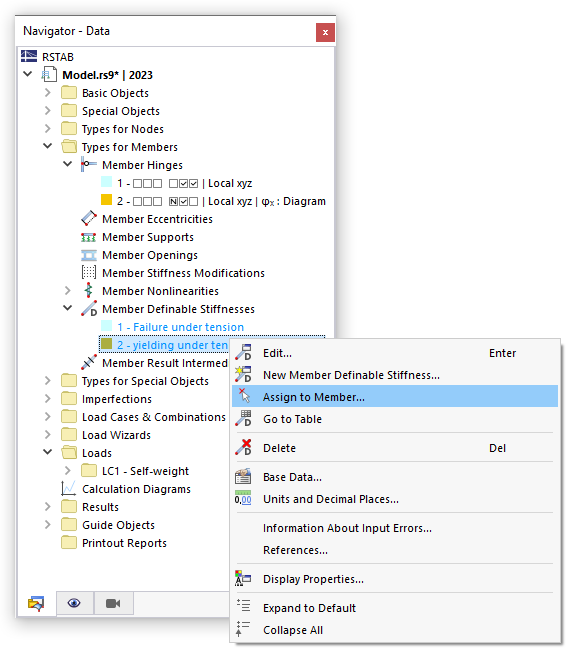

Nelle finestre di dialogo di immissione, gli oggetti di base sono collegati in modo interattivo ai tipi. In questo modo, i tipi possono essere ridefiniti senza uscire dalla finestra di dialogo, oppure le proprietà possono essere assegnate graficamente come tipi a un oggetto di base (vedi l'immagine Modifica vincolo esterno dell'asta ).
Esempio

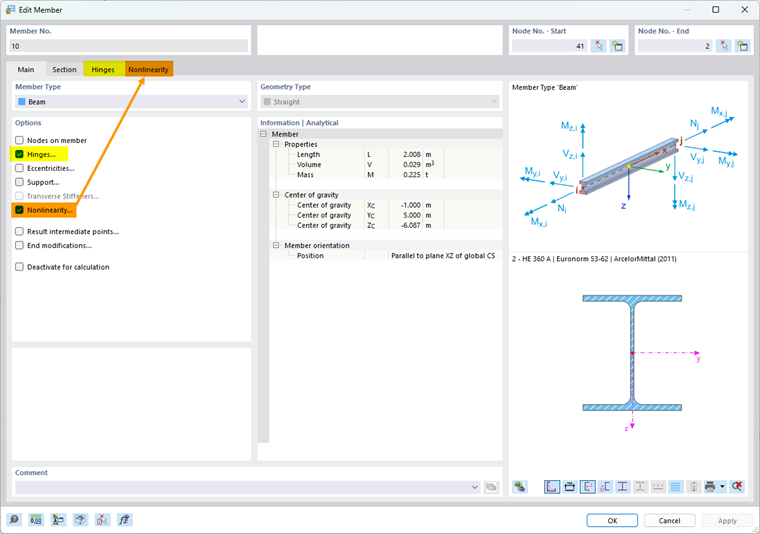

Un'asta rappresenta un oggetto di base. Si desidera fornire a questa asta un cardine e una non linearità. Puoi attivare queste proprietà aggiuntive nella scheda 'Principale'. Nella finestra di dialogo sono ora disponibili due nuove schede. In queste schede, è possibile selezionare dagli elenchi le proprietà 'cerniera dell'asta' e 'non linearità dell'asta' o ridefinirle per assegnarle all'asta.
