Excentricidades de barra

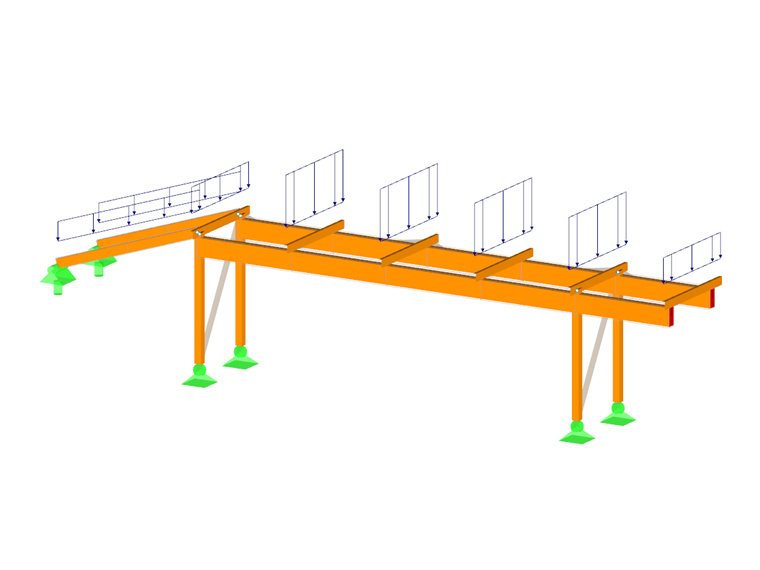

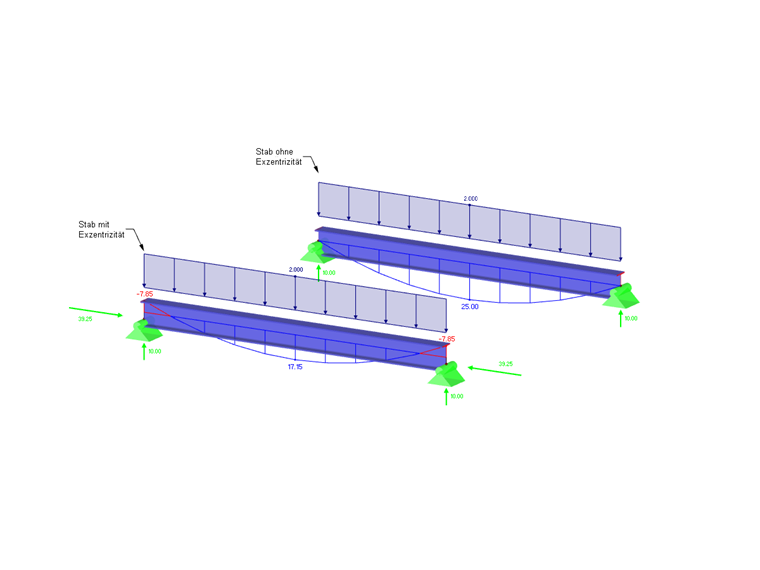

En RSTAB, la longitud de la barra corresponde a la distancia entre los dos nudos extremos. De este modo, en el modelo solo se representa de forma aproximada la realidad en uniones de perfiles o vigas secundarias. Las excentricidades de barra permiten conectar barras descentradas mediante secciones extremas específicas. En pórticos con grandes perfiles de soportes, así se reducen los momentos de arranque de las vigas. Las excentricidades de barra se tienen en cuenta mediante una transformación de los grados de libertad en la matriz local de rigidez del elemento.

Consejo

Puede controlar las excentricidades de barra en los modos de visualización 'Modelo completo' Modelo sólido y 'Modelo transparente' Modelo de sólido transparente .

Tipo de excentricidad

Puede definir la excentricidad de barra en relación con otros objetos o en valores absolutos.

Consejo

Con la opción 'Relativo a la sección' no necesita determinar las excentricidades manualmente ni corregirlas al modificar una sección.

Coordenadas absolutas

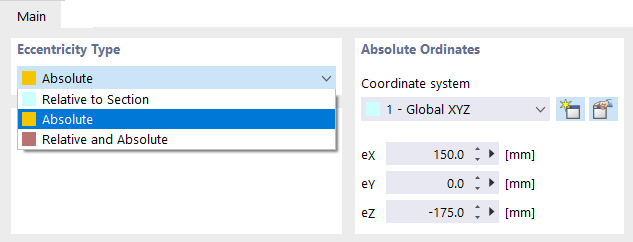

Si el tipo de excentricidad no se define como 'Relativo a la sección', puede especificar en este apartado los descentramientos (véase la imagen Seleccionar tipo de excentricidad). Como sistemas de referencia son posibles el sistema de ejes local xyz, el sistema de coordenadas global XYZ o un sistema de ejes personalizado UVW.

Disposición de la sección

Defina mediante los campos de control en qué punto de la sección debe aplicarse la excentricidad. La sección se desplaza en este valor respecto al centro de gravedad en el nudo.

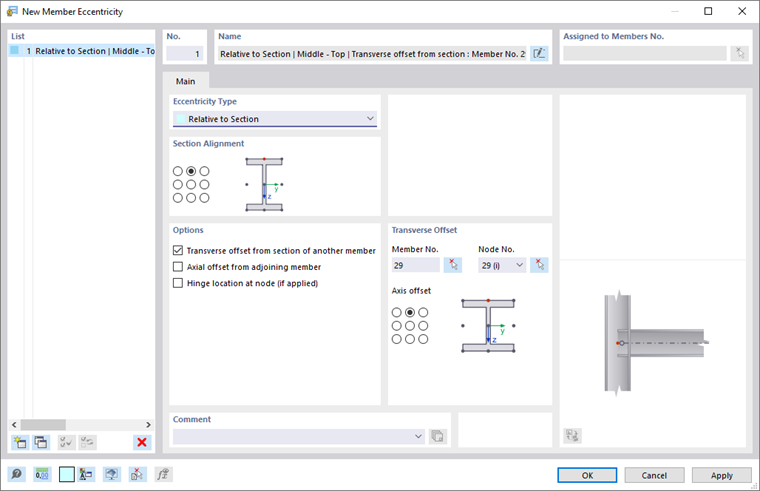

Si, como se muestra en la imagen Nueva excentricidad de barra, selecciona el punto centrado en el ala superior, por ejemplo, una barra de viga se conecta a una columna enrasada con su borde superior.

Opciones

Desplazamiento transversal

Un desplazamiento transversal dispone la barra a una determinada distancia respecto a la sección de otra barra. Tras activar la casilla de verificación, puede definir los parámetros en el apartado Desplazamiento transversal.

Desplazamiento axial de barra adyacente

Un desplazamiento axial es adecuado, por ejemplo, para conectar excentricamente una barra de viga al ala de una columna. La distancia se determina a partir de la geometría de la sección de la barra adyacente. En la gráfica del cuadro de diálogo se ilustra el efecto de la casilla de verificación.

Posición de la rótula en el nudo

Si existe una rótula en el extremo de la barra, puede influir en la posición de esta rótula mediante la casilla de verificación: si la casilla no está activada, la rótula se considera en el extremo de barra desplazado y excéntrico. Si la casilla está activada, la rótula se sitúa directamente en el nudo.

Desplazamiento transversal

Indique el número de la barra cuya sección debe considerarse en la excentricidad. Con el botón Seleccionar individualmente también puede definir esta barra gráficamente.

A continuación, establezca el 'Desplazamiento de ejes' mediante los campos de control: este punto de perfil determina la distancia de una barra respecto a la sección de la barra definida aquí.

Información

Los mayores desplazamientos en forma de giros de nudo no se transfieren con las excentricidades de barra. Si este brazo de palanca modificado es relevante para el resultado, debería modelar la conexión excéntrica con barras del tipo Acoplamiento.
