Excentricity prutů

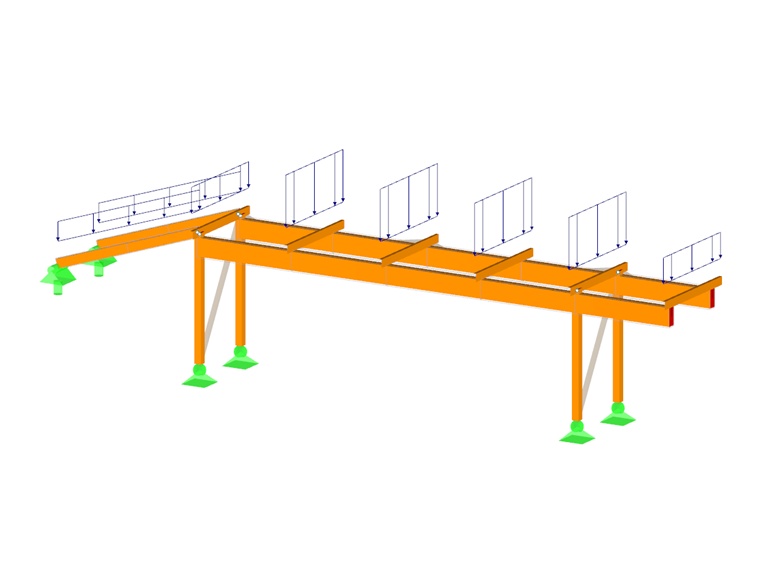

V programu RSTAB délka prutu odpovídá vzdálenosti mezi dvěma koncovými uzly. Skutečnost je tak u spojů průřezů nebo průvlaků znázorněna pouze přibližně. Excentricity prutů umožňují excentricky připojit pruty pomocí určitých koncových úseků prutu. Lze tak redukovat návrhové momenty na vodorovných nosnících u rámů s velkými průřezy sloupů. Excentricity prutů se zohledňují transformací stupňů volnosti v lokální matici tuhosti prvků.

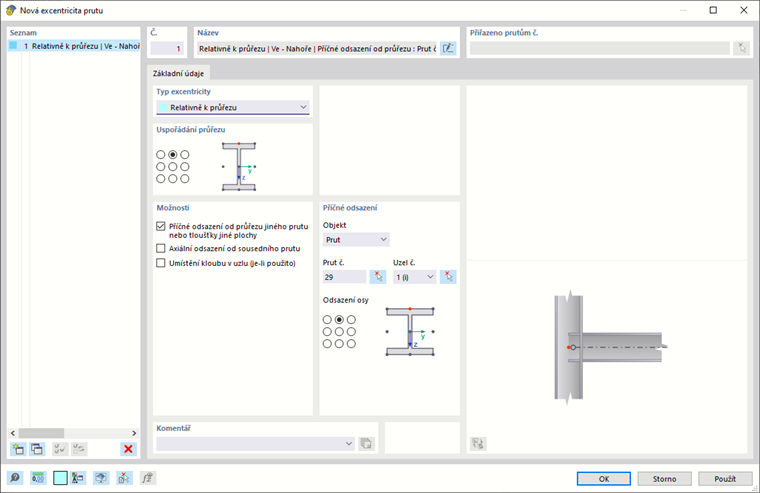

Dialog "Nová excentricita prutu"

Typ excentricity

Excentricitu prutu lze zadat relativně k jiným objektům nebo v absolutních hodnotách.

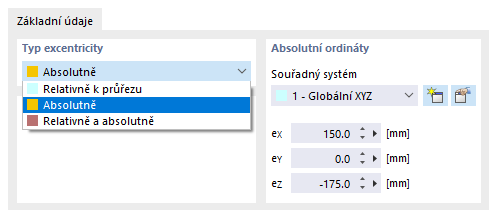

Výběr typu excentricity a zadání absolutních pořadnic

Absolutní ordináty

Pokud typ excentricity není definován jako ' Relativní vůči řezu ', lze excentricity zadat v této sekci dialogu (viz obrázek Výběr typu excentricity ). Jako referenční systémy je možné definovat lokální osový systém xyz, globální souřadný systém XYZ nebo uživatelsky definovaný osový systém UVW.

Uspořádání průřezu

Pomocí zaškrtávacích políček lze zadat bod průřezu, v němž se použije excentricita. Průřez se posune o tuto vzdálenost k těžišti uzlu.

Pokud například vybereme středový bod na horní pásnici, jak je znázorněno na obrázku Nová excentricita prutu , připojíme vodorovný nosník horní hranou ke sloupu například styčníkem.

Možnosti

Příčné odsazení

Příčné odsazení umístí prut do určité vzdálenosti od průřezu jiného prutu. Po aktivaci zaškrtávacího políčka můžeme zadat parametry v sekci Transverse Offset .

Axiální odsazení od sousedního prutu

Osové odsazení je vhodné například pro excentrické připojení vodorovného nosníku na pásnici sloupu. Vzdálenost se stanoví od geometrie průřezu sousedního prutu. Účinek zaškrtávacího políčka je znázorněn na obrázku v dialogu.

Umístění kloubu v uzlu

Pokud je na konci prutu kloub, je možné polohu kloubu ovlivnit pomocí zaškrtávacího políčka: Pokud je toto zaškrtávací políčko zrušeno, použije se kloub na excentrickém konci posunutého konce. Pokud je toto políčko zaškrtnuto, kloub leží přímo na uzlu.

Příčné odsazení

Zadejte číslo prutu, jehož průřez se má zohlednit pro excentricitu. Tento prut lze zadat také graficky pomocí tlačítka .

Poté vytvořte 'osový posun' pomocí zaškrtávacích políček: Tento bod profilu určuje vzdálenost prutu od zde zadaného průřezu prutu.
