In RSTAB entspricht die Stablänge dem Abstand der beiden Endknoten. Damit wird bei Profilanschlüssen oder Unterzügen die Realität im Modell nur angenähert abgebildet. Stabexzentrizitäten ermöglichen es, Stäbe durch spezifische Stabendabschnitte ausmittig anzuschließen. Bei Rahmen mit großen Stützenprofilen werden so die Riegelanschnittmomente reduziert. Stabexzentrizitäten werden durch eine Transformation der Freiheitsgrade in der lokalen Elementsteifigkeitsmatrix berücksichtigt.
Tipp
Die Stabexzentrizitäten können Sie in den Darstellungsarten 'Vollmodell'
und 'Transparentes Modell'
kontrollieren.
Exzentrizitätstyp
Sie können die Stabexzentrizität relativ zu anderen Objekten oder in Absolutwerten definieren.
Absolute Ordinaten
Falls der Exzentrizitätstyp nicht 'Relativ zum Querschnitt' definiert wird, können Sie in diesem Abschnitt die Ausmitten angeben (siehe Bild Exzentrizitätstyp auswählen). Als Bezugssysteme sind das lokale Achsensystem xyz, das globale Koordinatensystem XYZ oder ein benutzerdefiniertes Achsensystem UVW möglich.
Querschnittsanordnung
Legen Sie anhand der Kontrollfelder fest, an welchem Punkt des Querschnitts die Exzentrizität angesetzt werden soll. Der Querschnitt wird um diesen Abstand zum Schwerpunkt am Knoten verschoben.

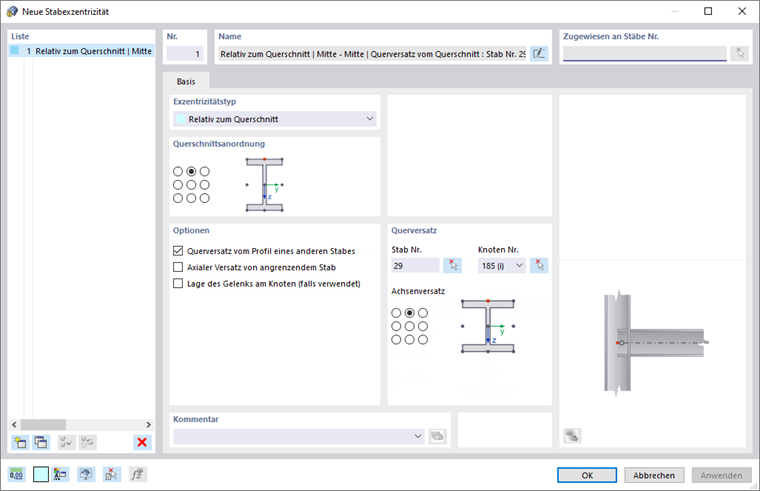

Wenn Sie wie im Bild Neue Stabexzentrizität gezeigt den Punkt mittig am oberen Flansch auswählen, wird beispielsweise ein Riegelstab bündig mit seiner Oberkante an eine Stütze angeschlossen.
Optionen
Querversatz
Ein Querversatz ordnet den Stab in einem bestimmten Abstand zum Querschnitt eines anderen Stabes an. Nach dem Aktivieren des Kontrollfeldes können Sie die Parameter im Abschnitt Querversatz festlegen.
Axialer Versatz von angrenzendem Stab
Ein axialer Versatz eignet sich, um beispielsweise einen Riegelstab exzentrisch am Flansch einer Stütze anzuschließen. Der Abstand ermittelt sich aus der Querschnittsgeometrie des angrenzenden Stabes. In der Dialoggrafik wird die Wirkung des Kontrollfeldes veranschaulicht.
Lage des Gelenks am Knoten
Wenn am Stabende ein Gelenk vorliegt, können Sie mit dem Kontrollfeld die Lage dieses Gelenks beeinflussen: Ist das Kontrollfeld nicht angehakt, so wird das Gelenk am verschobenen, exzentrischen Stabende angenommen. Bei aktiviertem Kontrollfeld liegt das Gelenk direkt am Knoten.
Querversatz
Geben Sie die Nummer des Stabes an, dessen Querschnitt bei der Exzentrizität berücksichtigt werden soll. Mit der Schaltfläche
können Sie diesen Stab auch grafisch festlegen.
Legen Sie dann den 'Achsenversatz' anhand der Kontrollfelder an: Dieser Profilpunkt bestimmt den Abstand eines Stabes vom Querschnitt des hier festgelegten Stabes.
