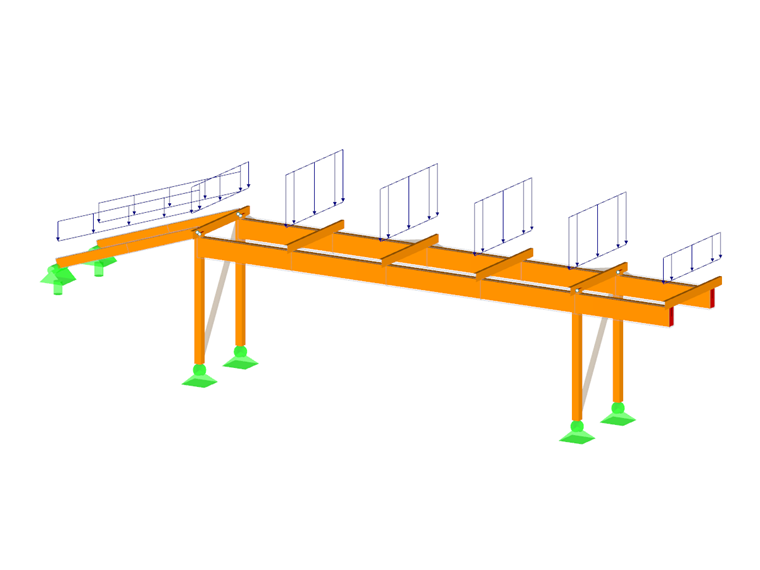

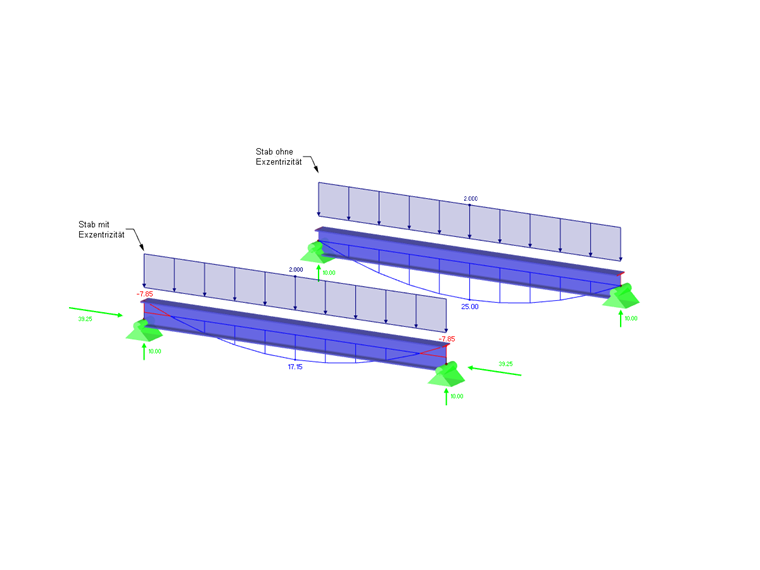

W programie RSTAB długość pręta odpowiada odległości między dwoma węzłami końcowymi. W niektórych sytuacjach (połączenia profili lub podciągi) długość rzeczywista odwzorowywana jest przez model jedynie w przybliżeniu. Mimośrody prętowe umożliwiają łączenie prętów mimośrodowo za pomocą specjalnych odcinków na końcach prętów. Pozwala to zredukować momenty obliczeniowe na belkach poziomych w przypadku ram o dużych przekrojach słupów. Mimośrody pręta są uwzględniane przez transformację stopni swobody w lokalnej macierzy sztywności elementu.
Wskazówka
Mimośrody pręta można sprawdzić w trybach wyświetlania 'Model bryłowy'
i 'Model przezroczysty'
.
Typ mimośrodu
Mimośród pręta można zdefiniować względem innych obiektów lub w wartościach bezwzględnych.
Rzędne bezwzględne

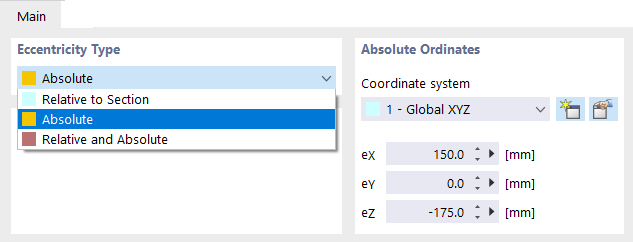

Jeżeli typ mimośrodu nie jest definiowany 'Względem przekroju', w tej sekcji okna dialogowego można określić mimośrody (zob. rysunek Wybór typu mimośrodu). Jako układy odniesienia można zdefiniować lokalny układ osi xyz, globalny układ współrzędnych XYZ lub zdefiniowany przez użytkownika układ osi UVW.
Wyrównanie przekroju
Przy użyciu pól wyboru należy określić punkt przekroju, w którym ma zostać zastosowany mimośród. Przekrój zostanie przesunięty o tę odległość do środka ciężkości w węźle.

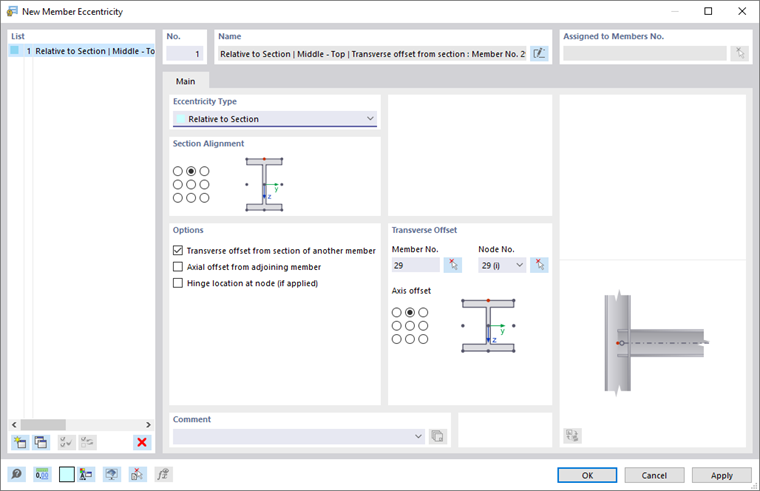

Poprzez zdefiniowanie tego punktu pośrodku górnego pasa, jak pokazano na rysunku Nowy mimośród pręta można na przykład przyłączyć poziomą belkę do słupa w taki sposób, że jej górna krawędź zostanie zlicowana z końcem słupa.
Opcje
Odsunięcie poprzeczne
Odsunięcie poprzeczne umieszcza pręt w określonej odległości od przekroju innego pręta. Po aktywowaniu tego pola wyboru można zdefiniować parametry w sekcji Odsunięcie poprzeczne.
Odsunięcie osiowe od sąsiedniego pręta
Odsunięcie osiowe może być stosowane na przykład do połączenia poziomej belki mimośrodowo z półką słupa. Odległość odsunięcia jest wyznaczana na podstawie geometrii przekroju sąsiedniego pręta. Grafika w oknie dialogowym ilustruje działanie tego pola wyboru.
Położenie przegubu w węźle
Jeżeli na końcu pręta znajduje się zwolnienie, na jego położenie można wpłynąć przy użyciu pola wyboru: Jeżeli pole nie jest zaznaczone, przyjmuje się, że przegub znajduje się na przesuniętym, mimośrodowym końcu pręta. W przypadku aktywowania pola przegub leży bezpośrednio na węźle.
Odsunięcie poprzeczne
Wprowadź numer pręta, którego przekrój ma zostać uwzględniony dla mimośrodu. Pręt ten można również zdefiniować graficznie za pomocą przycisku
.
Następnie utwórz 'przesunięcie osi' za pomocą pól wyboru: Ten punkt profilu określa odległość pręta od przekroju pręta określonego w tym miejscu.
