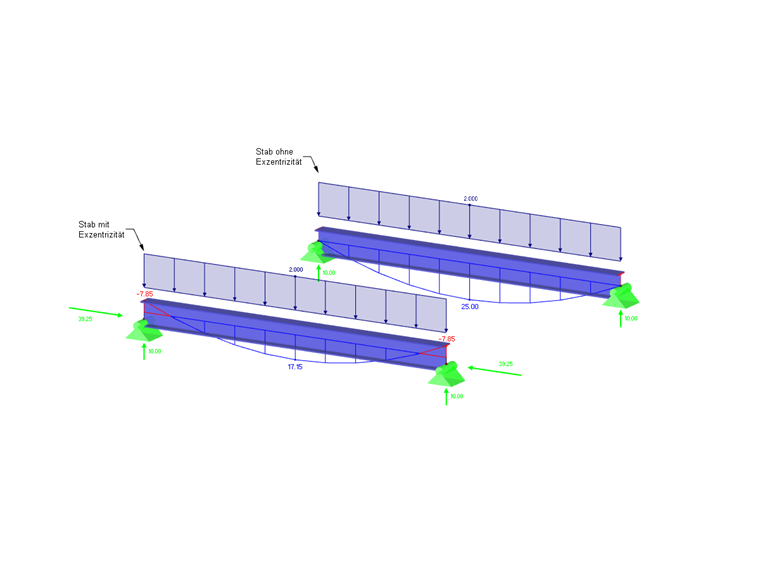

In RSTAB, la lunghezza di un'asta corrisponde alla distanza tra due nodi finali. Pertanto, la realtà è rappresentata solo approssimativamente per collegamenti di sezioni trasversali o travi emergenti. Le eccentricità delle aste consentono di collegare le aste eccentricamente per mezzo di specifiche sezioni di estremità dell'asta. Pertanto, i momenti di progetto sulle travi orizzontali possono essere ridotti per telai con sezioni trasversali di colonne di grandi dimensioni. Le eccentricità delle aste sono prese in considerazione da una trasformazione dei gradi di libertà nella matrice di rigidezza dell'elemento locale.
Suggerimento
Le eccentricità delle aste possono essere verificate nelle modalità di visualizzazione "Modello solido"
e "Modello trasparente"
.
Tipo di eccentricità
È possibile definire l'eccentricità dell'asta rispetto ad altri oggetti o in valori assoluti.
Ordinate assolute

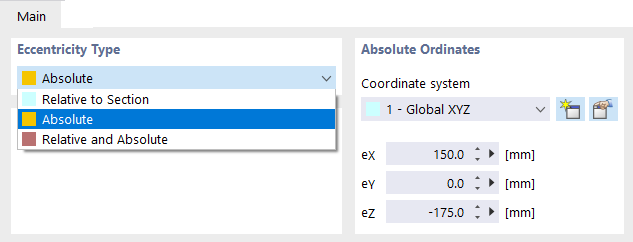

Se il tipo di eccentricità non è definito come "Relativo alla sezione", è possibile specificare le eccentricità in questa sezione di dialogo (vedere l'immagine Selezione del tipo di eccentricità). È possibile definire il sistema di assi locale xyz, il sistema di coordinate globali XYZ o un sistema di assi UVW definito dall'utente come sistemi di riferimento.
Allineamento della sezione
Utilizzare le caselle di controllo per definire il punto della sezione trasversale a cui viene applicata l'eccentricità. La sezione trasversale sarà spostata di questa distanza al baricentro sul nodo.
Selezionando il punto al centro dell'ala superiore come mostrato nell'immagine Nuova eccentricità dell'asta, una trave orizzontale è collegata con il bordo superiore a una colonna tramite un collegamento a filo, ad esempio.
Opzioni
Offset trasversale
Un offset trasversale dispone l'asta ad una certa distanza dalla sezione trasversale di un'altra asta. Dopo aver attivato la casella di controllo, è possibile definire i parametri nella sezione di dialogo Offset trasversale.
Offset assiale dall'asta adiacente
Un offset assiale è adatto, ad esempio, per collegare eccentricamente una trave orizzontale all'ala di una colonna. La distanza è determinata dalla geometria della sezione trasversale dell'asta adiacente. Il grafico della finestra di dialogo illustra l'effetto della casella di controllo.
Posizione della cerniera sul nodo
Se è presente una cerniera all'estremità dell'asta, è possibile controllare la posizione della cerniera utilizzando la casella di controllo: Se la casella di controllo è deselezionata, la cerniera viene applicata all'estremità dell'asta eccentrica spostata. Se si seleziona la casella di controllo, il vincolo interno giace direttamente sul nodo.
Offset trasversale
Inserire il numero dell'asta la cui sezione trasversale deve essere presa in considerazione per l'eccentricità. Con il pulsante
è anche possibile definire questa asta graficamente.
Quindi, crea l'"Offset dell'asse" utilizzando le caselle di controllo: Questo punto della sezione determina la distanza di qualsiasi asta dalla sezione trasversale dell'asta qui specificata.
