Excentrements de barre

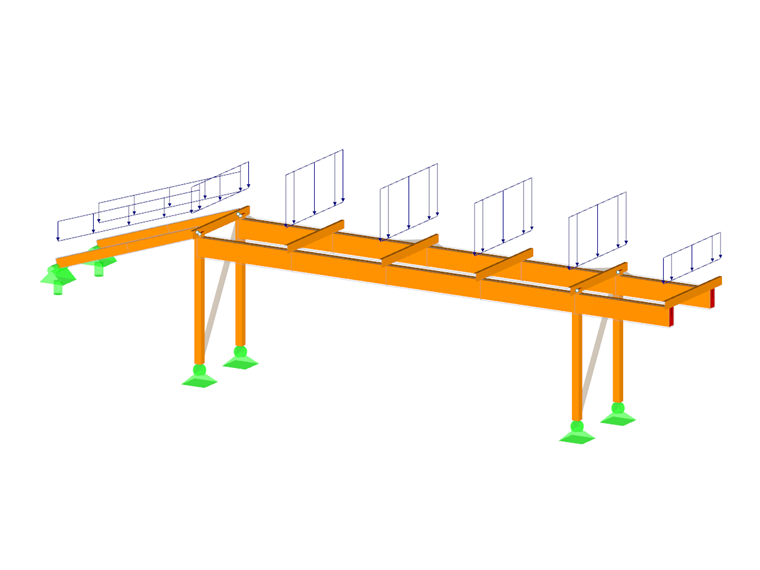

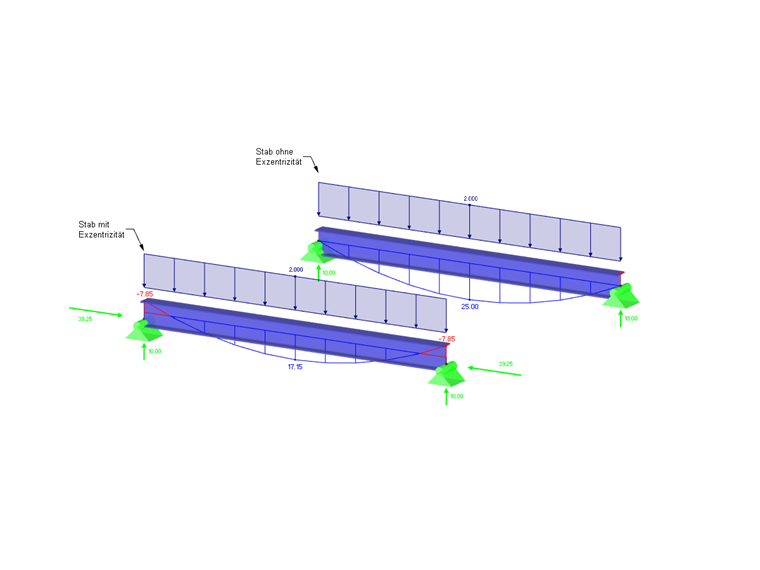

Dans RSTAB, la longueur de la barre correspond à la distance entre les deux nœuds d’extrémité. Ainsi, dans le cas de raccords de profils ou de poutres secondaires, la réalité est représentée dans le modèle de manière seulement approximative. Les excentricités de barre permettent de raccorder des barres de manière décentrée à l’aide de sections d’extrémité de barre spécifiques. Dans le cas de cadres avec de grands profils de poteaux, les moments d’encastrement des traverses sont ainsi réduits. Les excentricités de barre sont prises en compte par une transformation des degrés de liberté dans la matrice de rigidité locale de l’élément.

Astuce

Vous pouvez contrôler les excentricités de barre dans les modes d’affichage 'Modèle complet' Modèle avec solides et 'Modèle transparent' Rendu solide transparent .

Type d’excentricité

Vous pouvez définir l’excentricité de barre par rapport à d’autres objets ou en valeurs absolues.

Astuce

Avec l’option 'Relatif à la section', vous n’avez pas besoin de déterminer les excentricités manuellement ni de les corriger lors de la modification d’une section.

Ordonnées absolues

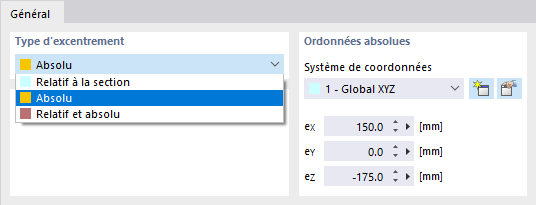

Si le type d’excentricité n’est pas défini sur 'Relatif à la section', vous pouvez indiquer dans cette section les décentrages (voir image Sélectionner le type d’excentricité). Les systèmes de référence possibles sont le système d’axes local xyz, le système de coordonnées global XYZ ou un système d’axes personnalisé UVW.

Disposition de la section

Définissez à l’aide des cases à cocher à quel point de la section l’excentricité doit être appliquée. La section est déplacée de cette distance par rapport au centre de gravité au nœud.

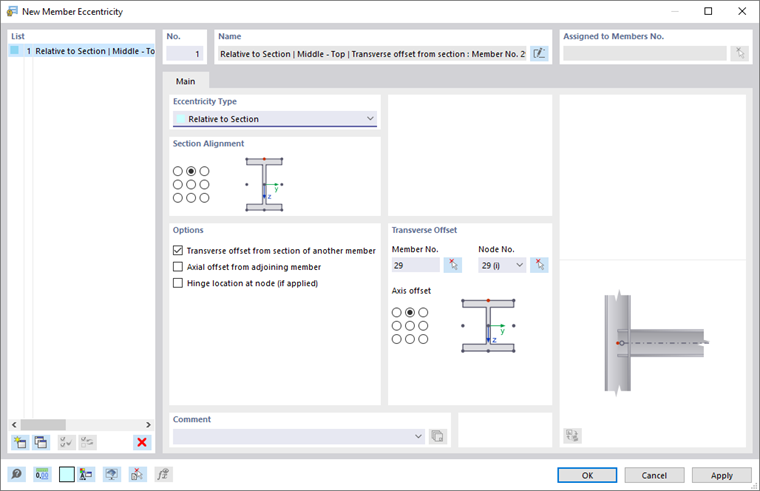

Si vous sélectionnez, comme montré sur l’image Nouvelle excentricité de barre, le point au milieu de la semelle supérieure, une barre de traverse est par exemple raccordée à un poteau à fleur de son arête supérieure.

Options

Décalage transversal

Un décalage transversal positionne la barre à une certaine distance de la section d’une autre barre. Après activation de la case à cocher, vous pouvez définir les paramètres dans la section Décalage transversal.

Décalage axial de la barre adjacente

Un décalage axial convient par exemple pour raccorder une barre de traverse de manière excentrée à la semelle d’un poteau. La distance est déterminée à partir de la géométrie de la section de la barre adjacente. L’effet de la case à cocher est illustré dans le graphique de la boîte de dialogue.

Position de l’articulation au nœud

Si une articulation est présente à l’extrémité de la barre, vous pouvez influencer la position de cette articulation à l’aide de la case à cocher : si la case n’est pas cochée, l’articulation est supposée à l’extrémité déplacée et excentrée de la barre. Si la case est activée, l’articulation se trouve directement au nœud.

Décalage transversal

Indiquez le numéro de la barre dont la section doit être prise en compte pour l’excentricité. À l’aide du bouton Sélection unique , vous pouvez également définir cette barre graphiquement.

Définissez ensuite le 'Décalage des axes' à l’aide des cases à cocher : ce point de profil détermine la distance d’une barre par rapport à la section de la barre définie ici.

Informations

Les déformations plus importantes sous forme de rotations nodales ne sont pas prises en compte par les excentricités de barre. Si ce bras de levier modifié a une incidence sur les résultats, vous devriez modéliser le raccord excentré avec des barres du type Couplage.
