visibilidades

Las visibilidades brindan opciones para mostrar cortes del modelo o componentes específicos. No solo puede definir gráficamente el modelo, la carga o los objetos auxiliares contenidos en una visibilidad, sino también seleccionarlos según varios criterios en el 'Navegador - Vistas'.

Definir una visibilidad gráficamente mediante menú o botones

Para crear una sección del modelo, primero, seleccione los objetos relevantes. Puede usar diferentes funciones de selección, por ejemplo, dibujando una ventana, o usar la selección de objetos según una configuración específica (consulte el capítulo Opciones de selección).

Luego, el botón de lista "Selección" proporciona varias opciones para usar la selección actual para una visibilidad.

Botones para visibilidades en la ventana de trabajo

Las mismas funciones están disponibles con la entrada Visibilidad en el menú Ver. Tienen el siguiente significado:

• Visibilidad por objetos seleccionados y relacionados: se muestran los objetos seleccionados, incluidos sus objetos de definición. Por ejemplo, si ha seleccionado una barra, sus nudos también se incluyen en la sección.
• Visibilidad por objetos seleccionados: solo se muestran los objetos seleccionados. La sección muestra la barra seleccionada sin nudos.
• Ocultar objetos seleccionados: los objetos seleccionados se eliminan de la pantalla.
• Visibilidad por ventana: La visibilidad se crea gráficamente dibujando una ventana. Si dibuja la ventana de izquierda a derecha, solo contiene los objetos que están completamente dentro del área de la ventana. Al abrir la ventana de derecha a izquierda, todos los objetos que son cortados por la ventana también son parte de la visibilidad.
• Mostrar visibilidad anterior: La última visibilidad activa se muestra de nuevo (función "Deshacer").
• Mostrar visibilidad contraria: cuando se usa esta visibilidad, se invierte la visualización actual. Los objetos ocultos aparecen como una nueva visibilidad.
• Cancelar modo de visibilidad: el modo de visibilidad se cierra y todos los objetos se muestran de nuevo.

Transparencia para objetos ocultos

En una visibilidad, los objetos ocultos se muestran con menor intensidad. Puede ajustar el grado de transparencia en la pestaña 'Configuración' del cuadro de diálogo 'Opciones y configuración del programa'. Se puede acceder a este diálogo a través del menú Opciones o el botón en la barra de menús.

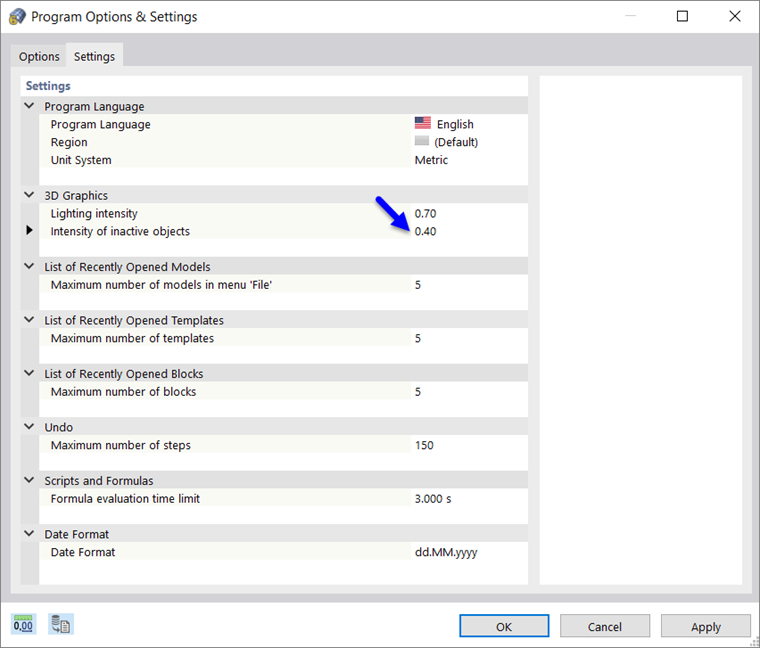

Cambio de intensidad para visualización de objetos inactivos

Si desea ocultar completamente los objetos inactivos, desactive la casilla correspondiente en el 'Navegador - Mostrar'.

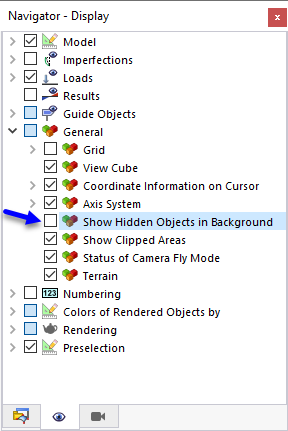

Ocultación de objetos inactivos

Definición de una visibilidad en el navegador

También se pueden crear visibilidades de acuerdo con ciertos criterios que deben cumplirse para los objetos. Puede utilizar las visibilidades generadas por el programa, así como las selecciones de objetos definidas por el usuario. Las visibilidades se gestionan en el Navegador - Vistas.

Visibilidades generadas

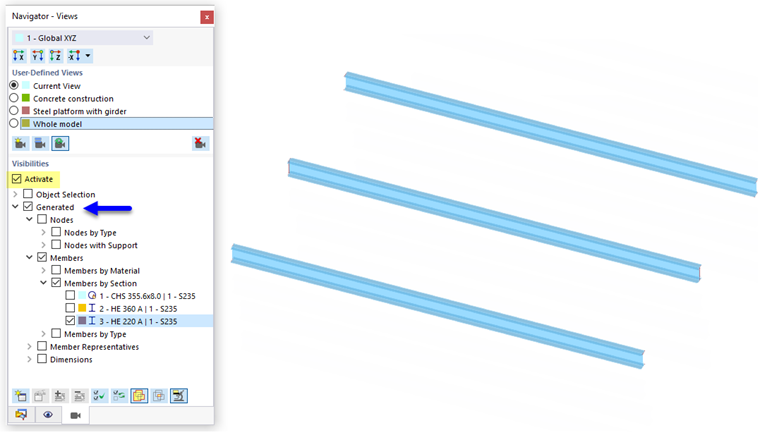

Visibilidades generadas en "Navegador - Vistas"

RSTAB crea automáticamente visibilidades para objetos del modelo como nudos y barras según ciertos criterios. Proporcionan una visión general rápida del modelo. Puede filtrar los objetos utilizando la lista; por lo que tiene la posibilidad de comprobar los datos introducidos. Las visibilidades también son útiles para evaluar resultados.

Además de la selección de varios criterios (configuración predeterminada), es posible crear una intersección de conjuntos. Puede controlar esta configuración con los botones y al final de la lista (consulte la Tabla a continuación).

Visibilidades de la selección de objetos

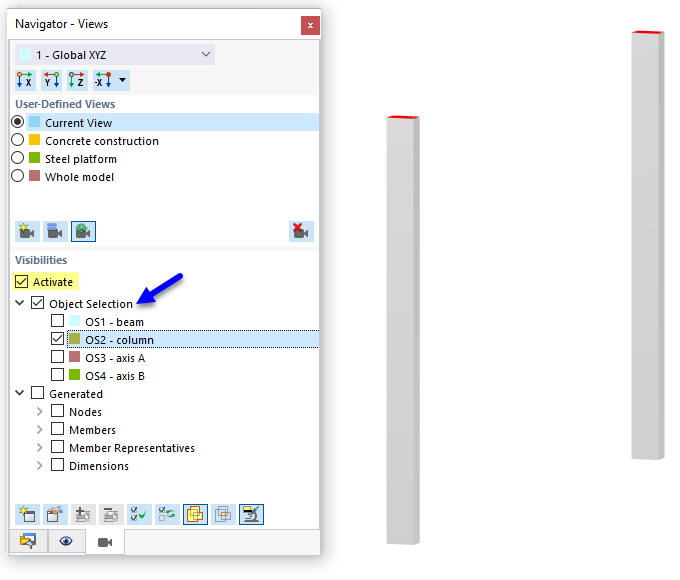

Selecciones de objetos definidas por el usuario en 'Navegador - Vistas'

Todas las selecciones de objetos del 'OS' que ha creado (consulte el capítulo Selecciones de objetos) están disponibles en la lista. Esto le permite mostrar y ocultar objetos del modelo, imperfecciones, cargas y objetos auxiliares que cumplen con ciertos criterios.

Los botones debajo de la lista Visibilidades tienen las siguientes funciones:

	Abre el cuadro de diálogo Nueva selección de objetos para definir un nuevo SO
	Abre el cuadro de diálogo Nueva selección de objetos para ajustar la SO seleccionada
	Agrega el objeto seleccionado en la ventana de trabajo a la selección de objetos para ser definido en un cuadro de diálogo
	Quita el objeto seleccionado en la ventana de trabajo de la selección de objetos para ser definido en un cuadro de diálogo
	Activa todas las selecciones de objetos en la lista
	Invierte la selección de selecciones de objetos
	Aplica la suma de los criterios seleccionados para la visibilidad
	Aplica un conjunto de criterios de intersección seleccionados para la visibilidad
	Controla si los objetos de definición pertenecen a objetos que también se muestran
