Widoczności

Widoczności umożliwiają wyświetlanie fragmentów modelu lub określonych komponentów. Obiekty modelu, obciążeń lub obiekty pomocnicze uwzględnione w widoczności można zdefiniować graficznie lub wybrać według różnych kryteriów w 'Nawigatorze - Widoki'.

Graficzne definiowanie widoczności za pomocą menu lub przycisków

Aby utworzyć wycinek modelu, należy najpierw wybrać odpowiednie obiekty. Można użyć różnych funkcji zaznaczania, na przykład rysując okno lub korzystając z wyboru obiektów zgodnie z określonymi ustawieniami (patrz rozdział Opcje wyboru).

Na liście pod przyciskiem 'Wybór' znajdują się różne opcje wykorzystania bieżącej selekcji do utworzenia widoczności.

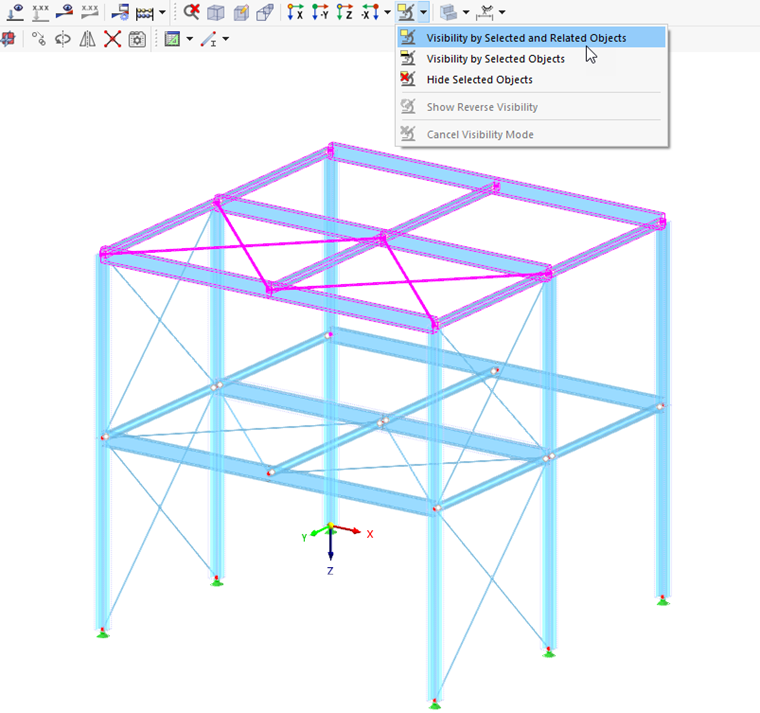

Przyciski widoczności w oknie roboczym

Te same funkcje są dostępne po wybraniu opcji Widoczność w menu Widok. Mają one następujące znaczenie:

• Widoczność przy użyciu wybranych i powiązanych obiektów: Wybrane obiekty są wyświetlane wraz z ich obiektami definicji. Jeżeli na przykład wybrano pręt, jego węzły również zostaną uwzględnione w przekroju.
• Widoczność przy użyciu wybranych obiektów: Wyświetlane są tylko wybrane obiekty. W przekroju wyświetlany jest wybrany pręt bez węzłów.
• Ukryj wybrane obiekty: Wybrane obiekty zostaną usunięte z widoku.
• Widoczność według okna: Widoczność jest tworzona graficznie poprzez narysowanie okna. Jeżeli okno jest rysowane od lewej do prawej strony, zawiera tylko te obiekty, które w całości znajdują się w obszarze okna. Podczas otwierania okna od prawej do lewej strony widocznością stają się również wszystkie obiekty przecinane przez okno.
• Pokaż poprzednią widoczność: Ponownie wyświetlana jest ostatnio aktywna widoczność (funkcja "Cofnij").
• Pokaż odwróconą widoczność: Podczas stosowania widoczności bieżące wyświetlanie zostaje odwrócone. Ukryte obiekty pojawią się jako nowa widoczność.
• Anuluj tryb widoczności: Tryb widoczności zostaje zamknięty i wszystkie obiekty są ponownie wyświetlane.

Przezroczystość ukrytych obiektów

Ukryte obiekty są wyświetlane z mniejszą intensywnością. Stopień przezroczystości można dostosować w oknie dialogowym "Opcje programu i ustawienia", w zakładce "Ustawienia". Dostęp do tego okna dialogowego można uzyskać za pomocą menu Opcje lub przycisku na pasku menu.

Modyfikowanie intensywności wyświetlania nieaktywnych obiektów

Aby całkowicie ukryć nieaktywne obiekty, należy dezaktywować odpowiednie pole wyboru w 'Nawigatorze - Wyświetlanie'.

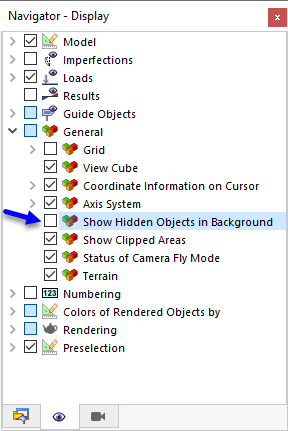

Ukrywanie nieaktywnych obiektów

Definiowanie widoczności w nawigatorze

Widoczności można również tworzyć według określonych kryteriów, które muszą być spełnione dla obiektów. Można do tego użyć widoczności wygenerowanych przez program lub selekcji obiektów zdefiniowanej przez użytkownika. Widocznościami można zarządzać za pomocą Nawigatora - Widoki.

Wygenerowane widoczności

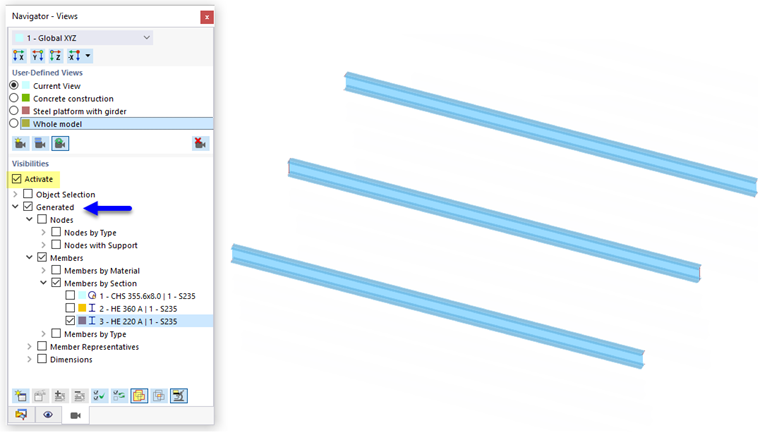

Wygenerowane widoczności w "Nawigatorze - Widoki"

RSTAB automatycznie tworzy widoczności dla obiektów modelu, takich jak węzły i pręty, zgodnie z określonymi kryteriami. Ułatwiają one szybki przegląd modelu. Obiekty można filtrować za pomocą listy, co pozwala kontrolować wprowadzane dane. Widoczności są również pomocne przy ocenie wyników.

Oprócz wyboru wielu kryteriów (ustawienie domyślne) możliwe jest tworzenie przecinających się zbiorów. Opcjami tymi można sterować za pomocą przycisków i , znajdujących się na końcu listy (zob. Tabela poniżej).

Widoczności na podstawie selekcji obiektów

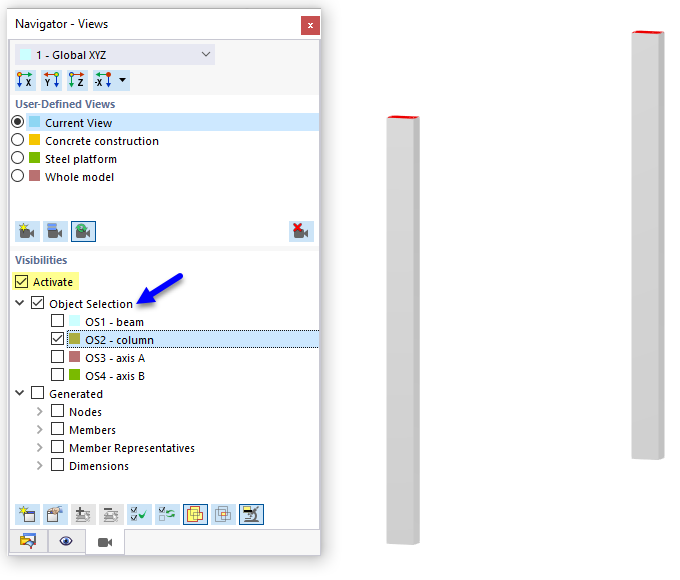

Wybór obiektów zdefiniowanych przez użytkownika w 'Nawigator - Widoki'

Na liście dostępne są wszystkie wybory obiektów w systemie 'OS' (patrz rozdział Wybór obiektów). Umożliwia to pokazywanie i ukrywanie obiektów modelu, imperfekcji, obciążeń i obiektów pomocniczych, które spełniają określone kryteria.

Przyciski znajdujące się pod listą widoczności mają następujące funkcje:

	Otwiera okno Nowa selekcja obiektów do definiowania nowej SO
	Otwiera okno Nowa selekcja obiektów do modyfikacji wybranej SO
	Dodaje obiekt wybrany w oknie roboczym do selekcji obiektów, którą należy zdefiniować w oknie dialogowym
	Usuwa obiekt wybrany w oknie roboczym z selekcji obiektów, którą należy zdefiniować w oknie dialogowym
	Aktywuje wszystkie selekcje obiektów na liście
	Odwraca wybór selekcji obiektów
	Stosuje sumę kryteriów wybranych dla widoczności
	Stosuje część wspólną kryteriów wybranych dla widoczności
	Określa, czy mają być wyświetlane również obiekty definicji należące do obiektów
