Vistas

As visibilidades providenciam opções para exibir recortes do modelo ou componentes específicos. Não apenas define graficamente o modelo, carga ou objetos auxiliares contidos numa visibilidade, mas também os seleciona de acordo com diversos critérios no 'Navegador – Vistas'.

Definir uma visibilidade graficamente através do menu ou dos botões

Para criar um corte do modelo, selecione primeiro os objetos relevantes. Pode utilizar diferentes funções de seleção, por exemplo, desenhando uma janela, ou utilizando a seleção de objetos de acordo com as configurações específicas (ver capítulo {%/003433 Opções de seleção]]).

De seguida, o botão da lista "Seleção" oferece várias opções para utilizar a atual seleção para uma visibilidade.

Estão disponíveis as mesmas funções com a entrada Visibilidade no menu Ver. Os botões estão definidos da seguinte forma:

  • Visibilidade através de objetos selecionados e relacionados: Os objetos selecionados são exibidos incluindo os seus objetos de definição. Por exemplo, se tiver selecionada uma barra, os seus nós também serão incluídos na secção.
  • Visibilidade através de objetos selecionados: Apenas os objetos selecionados são exibidos. A secção apresenta a barra selecionada sem nós.
  • Ocultar objetos selecionados: Os objectos seleccionados são retirados da visualização.
  • Visibilidade através de janela: A visibilidade é criada graficamente através do desenho de uma janela. Se desenha a janela da esquerda para a direita, esta contém apenas os objetos que se encontram completamente dentro da área da janela. Quando abre a janela da direita para a esquerda, todos os objectos que são cortados pela janela também fazem parte da visibilidade.
  • Mostrar visibilidade anterior: A última visibilidade ativa é exibida novamente (função "Anular").
  • Mostrar visibilidade invertida: Quando utilizar esta visibilidade, a atual visualização será invertida. Os objetos ocultados aparecem como uma nova visibilidade.
  • Cancelar modo de visibilidade: O modo de visibilidade é encerrado e todos os objetos são exibidos novamente.
Informação

Para guardar uma visibilidade, crie uma {%>

Transparência para os objectos ocultos

Numa visibilidade, os objetos ocultados são exibidos com menos intensidade. Pode ajustar o grau de transparência no separador "Configurações" da caixa de diálogo "Opções e configurações do programa". Esta caixa de diálogo pode ser acedida através do menu Opções ou através do botão Opções do programa na barra de menu.

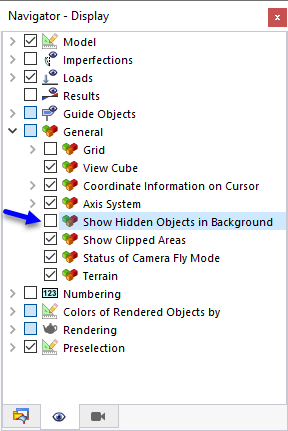

Se pretende ocultar completamente os objetos não ativos, desative a correspondente caixa de seleção no 'Navegador – Mostrar'.

Definir uma visibilidade no navegador

As visibilidades também podem ser criadas de acordo com determinados critérios que devem ser cumpridos para os objetos. É possível utilizar as visibilidades geradas pelo programa, bem como as seleções de objetos definidas pelo utilizador. As visibilidades são geridas no Navegador - Vistas.

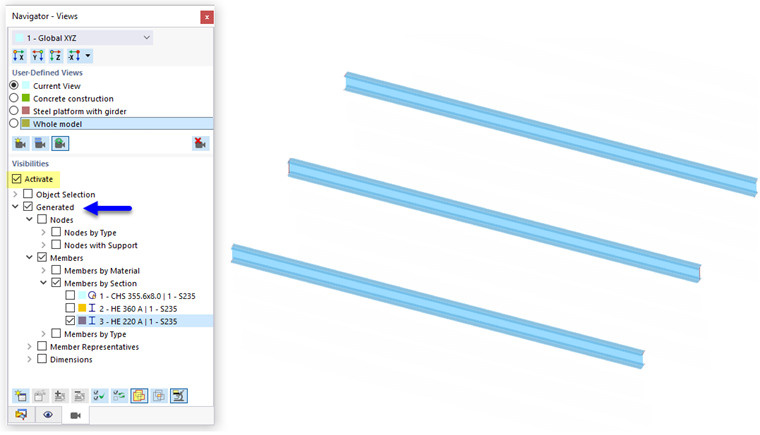

Visibilidades geradas

O RSTAB cria automaticamente visibilidades para os objetos do modelo, tais como nós e barras, de acordo com determinados critérios. Estas providenciam uma vista geral rápida sobre o modelo. Pode filtrar os objetos usando a lista; assim, tem a possibilidade de verificar os dados introduzidos. As visibilidades também são úteis para avaliar os resultados.

Além da selecção com múltiplos critérios (configuração padrão), é possível criar conjuntos de intersecção. Pode controlar essas configurações com os botões Summe der Sichtbarkeiten e Schnittmenge der Sichtbarkeiten no final da lista (ver a tabela {%>

Informação

Para exibir novamente todos os objetos, desselecione a caixa de seleção Ativar.

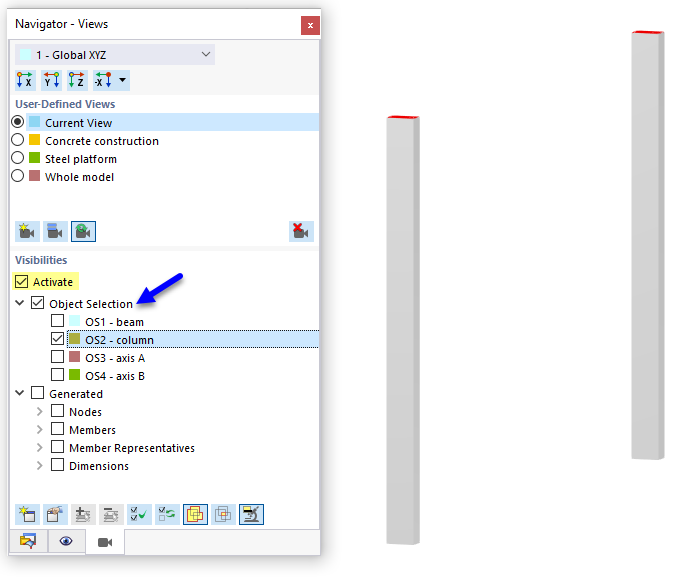

Visibilidades da seleção de objetos

Todas as seleções de objetos 'OS' que criou (ver o capítulo {%/003352 Seleções de objetos]]) estão disponíveis na lista. Desta forma, pode mostrar e ocultar objetos do modelo, imperfeições, cargas e objetos auxiliares que preenchem determinados critérios.

Os botões abaixo da lista Visibilidades tem as seguintes funções:

  1. table.uni #

largura=10%|largura=90%
Novo |Abre o Caixa de diálogo Nova seleção de objeto para definir um novo SO
Editar |Abre o Caixa de diálogo Nova seleção de objeto para ajustar o S.O selecionado
Adicionar |Adiciona o objeto selecionado na janela de trabalho à seleção de objetos a ser definida numa caixa de diálogo
Remover |Remove o objeto selecionado na janela de trabalho da seleção de objetos a ser definida numa caixa de diálogo
Selecionar tudo |Ativa todas as seleções de objetos na lista
Inverter seleção |Inverte a seleçaõ de seleções de objetos
Summe der Sichtbarkeiten |Aplica a soma dos critérios selecionados para a visibilidade
Schnittmenge der Sichtbarkeiten |Aplica um conjunto de critérios de interseção selecionado para a visibilidade
Zusammenhörende Objekte |Controla se os objetos de definição pertencentes a objetos também são exibidos

  1. /#
