Charges de vent

L'Assistant de charge facilite l'application des charges de vent conformément aux normes sur les barres du modèle.

Important

La géométrie doit correspondre à un corps de bâtiment rectangulaire, fermé de tous les côtés, avec une toiture-terrasse, un seul versant ou une toiture à deux versants. Les toitures-terrasses, à un seul versant ou à deux versants isolées avec des plans d'étage rectangulaires sont également admises.

Base

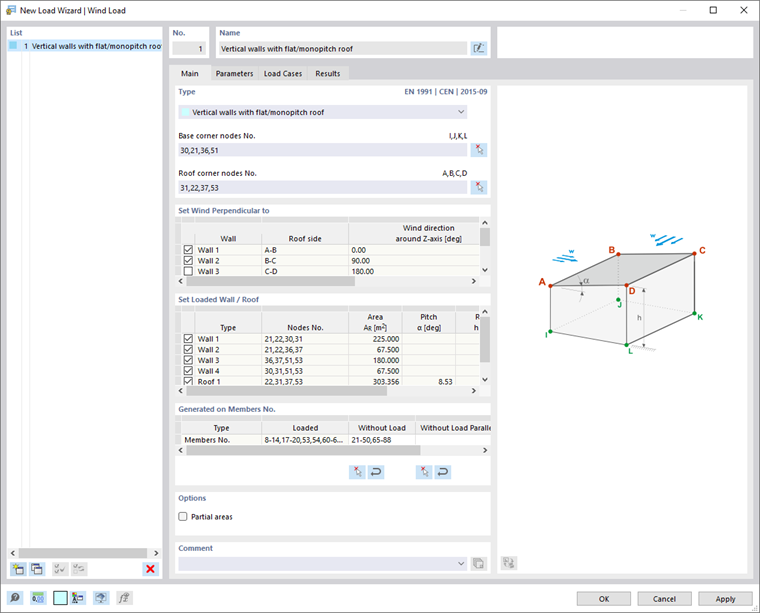

L'onglet Base gère les paramètres de géométrie de la toiture et, le cas échéant, du bâtiment.

Définition de la structure

Définissez si les charges de vent doivent être générées sur la toiture et les voiles d'un bâtiment ou uniquement sur la toiture. La liste propose les options correspondantes :

  • Bâtiment
  • Toitures isolées

Type

Selon la définition de la structure, les formes de bâtiment ou de toiture suivantes sont disponibles dans la liste :

  • Voiles verticaux avec toiture-terrasse ou à un seul versant
  • Voiles verticaux avec toiture à deux versants
  • Toiture-terrasse ou à un seul versant
  • Toiture à deux versants

Si vous générez la charge de vent sur les voiles avec toiture, définissez d'abord les « nœuds de coin de base » du bâtiment. Utilisez pour cela le bouton Sélection unique et cliquez successivement sur les quatre nœuds de coin de l'aire de la base dans la fenêtre de travail.

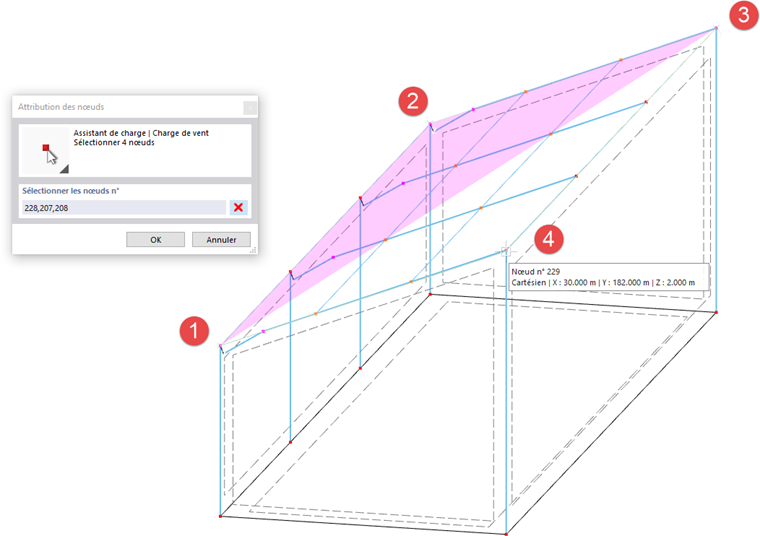

Définissez ensuite – comme pour une charge de vent uniquement sur les toitures – la délimitation des plans de toiture en cliquant à nouveau via le bouton Sélection unique sur les quatre ou six nœuds de coin du ou des plans. En cas de débords de toiture, sélectionnez les nœuds supérieurs des voiles, et non les nœuds de la toiture.

Informations

Veillez à ce que les nœuds de départ « I » et « A » soient superposés conformément au schéma graphique. Le sens de rotation lors de la détermination de l'aire de la base et de la surface de toiture doit également être uniforme.

Flux de vent perpendiculaire à / Flux de vent dans la direction

Le tableau répertorie quatre directions d'écoulement. Les directions du vent se réfèrent aux versants de toiture conformément au schéma graphique. Vous pouvez contrôler à l'aide des cases quelles directions sont prises en compte pour la génération des charges.

Définir le voile chargé / la toiture chargée

Le tableau offre une vue d'ensemble des propriétés du ou des voiles ou plans de toiture. Si nécessaire, vous pouvez exclure des côtés de voile ou de toiture de l'attribution des charges à l'aide des cases.

Généré sur les barres n°

Cette section indique les barres qui reçoivent une composante de charge de vent. Les entrées sont disponibles dès que la charge de vent a été générée à partir des informations complètes avec le bouton Appliquer .

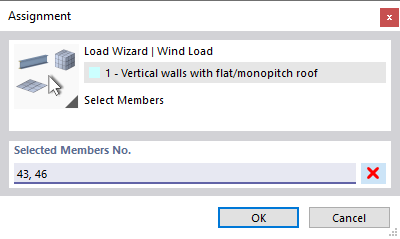

Pour exclure certaines barres du transfert de charge, cliquez dans un champ de la colonne « Sans charge ». Avec le bouton Sélection unique , vous pouvez alors sélectionner dans la fenêtre de travail les barres sans charge, telles que les contreventements ou les pannes. Vous pouvez également indiquer un modèle type de barre parallèle aux barres non chargées. Ainsi, vous n'avez pas besoin de sélectionner les barres une par une.

Options

Avec la case « Sous-zones », vous avez la possibilité de générer des charges pour certaines zones de l'enveloppe du bâtiment. La charge de vent n'est appliquée qu'aux éléments des zones que vous pouvez définir dans l'onglet Sous-zones.

Si vous cochez la case « Ignorer les nouveaux objets pouvant être chargés », la charge de vent n'agit que sur les objets indiqués dans la section Généré sur les barres n°. Les barres que vous ajoutez ultérieurement dans le plan de charge ne reçoivent aucune composante de la charge de vent.

Sous-zones

Dans l'onglet Sous-zones, vous pouvez définir des zones des surfaces de toiture et de voile sur lesquelles la charge de vent agit. Les charges ne sont générées que pour les éléments de ces sous-zones. Les autres zones ne reçoivent aucune charge de vent.

Définissez les sous-zones ligne par ligne en saisissant leurs « nœuds de coin ». À l'aide des deux boutons situés à la fin du tableau, vous pouvez également définir les sous-zones graphiquement.

Sélection unique Cliquez successivement sur les nœuds de coin d'une zone (voir image Définir les nœuds).
Sélection multiple Cliquez successivement sur les cellules (voir image Sélectionner les cellules).

Astuce

Un webinaire montre comment définir des charges sur des sous-zones : Puis-je appliquer des charges de neige et de vent au moyen d'un générateur uniquement sur des sous-zones ?

Paramètres

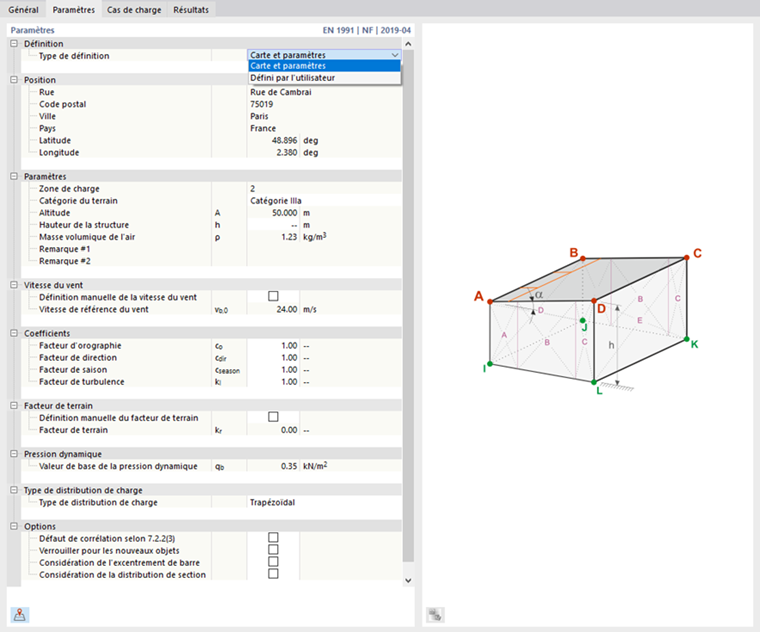

Dans l'onglet Paramètres, vous pouvez définir les paramètres de charge et prendre en compte des conditions aux limites particulières pour la génération.

Définition

Si vous avez repris le lieu de la carte en ligne dans les informations de base de l'onglet Paramètre du modèle, le type de définition « Carte et paramètres » est présélectionné. La charge de vent est déterminée automatiquement. Avec le bouton Geo-Zone Tool , vous pouvez également afficher la carte des zones de vent dans cet onglet.

Informations

Si les valeurs manquent, vous devriez vérifier dans l'onglet Normes I si le pays de l'Assistant de charge – en particulier l'Annexe nationale – correspond à l'emplacement.

Avec le type de définition « Défini par l'utilisateur », vous pouvez définir manuellement les zones de vent, la catégorie de terrain, l'altitude et la valeur de la vitesse de référence du vent.

Paramètres

Si la « Zones de charge » n'est pas saisie automatiquement, vous pouvez la sélectionner dans la liste. Les entrées sont adaptées à la norme que vous avez définie dans l'onglet Normes I dans les informations de base du modèle.

La « Catégorie de terrain » ainsi que la « Altitude » sont généralement présélectionnées à partir des paramètres du modèle, mais peuvent également être définies manuellement. Elles influencent la valeur de base de la vitesse de référence du vent. La « Hauteur de la structure » est reprise pour les Assistants de charge pour les voiles à partir de la géométrie du modèle. Pour les charges de vent sur les toitures, la valeur doit être définie manuellement.

Pour les Toitures isolées, les options « Force totale cf » et « Pression nette cp,net » sont disponibles. Elles permettent de déterminer si la charge de vent est appliquée comme force totale résultante sur la toiture ou comme pression ou dépression nette agissant par zones. Cette dernière permet une saisie différenciée de la distribution de pression locale sur les toitures isolées et une base plus précise pour la vérification des différentes zones de toiture.

Vitesse du vent

La valeur de base de la vitesse de référence du vent vb,0 est présélectionnée à partir des indications géographiques. Si vous souhaitez modifier cette valeur, cochez la case « Définition manuelle de la vitesse du vent ».

Coefficients

Le « facteur de direction » cdir et le « coefficient de saison » cseason interviennent dans la détermination de la vitesse de référence du vent (voir EN 1991-1-4, 4.2).

Pression dynamique

La « valeur de base de la pression dynamique » qb selon EN 1991-1-4, (4.10) est nécessaire pour déterminer la pression dynamique extrême, qui inclut les variations de vitesse moyennes et de courte durée.

Distribution de charge

Actuellement, seules des charges trapézoïdales sont générées sur les barres, résultant des composantes de charge.

Options

Si vous cochez la case « Verrouiller pour les nouveaux objets », la charge de vent n'agit que sur les barres actuellement existantes des plans selon la définition dans l'onglet « Base ». Les barres que vous ajoutez ultérieurement dans un voile ou un plan de toiture ne reçoivent aucune composante de la charge de vent.

L'option « Prendre en compte l'excentrement de barre » détermine si la charge de vent agit sur les barres dans le plan sans prise en compte des excentrements (réglage par défaut). Si vous activez la case, la charge n'est pas appliquée aux barres présentant un décalage hors du plan.

Avec la case « Prendre en compte la distribution de section », vous pouvez déterminer si la charge de vent agit également sur les barres inclinées résultant d'une définition de jarret (réglage par défaut). Si vous activez la case, la charge de vent n'est pas appliquée aux barres du plan de charge présentant une variation de section inégale (voir chapitre Querschnitt ).

Si vous cochez la case « Prendre en compte la pression interne », vous pouvez définir dans une catégorie supplémentaire les coefficients de pression interne cpi pour chacune des directions d'écoulement. Cela permet de saisir les effets produits par des ouvertures dans les voiles. Le contribution spécialisée Détermination des coefficients de pression interne (cpi) pour des bâtiments à un étage selon EN 1991-1-4 contient des informations détaillées sur ce sujet.

Lors de la génération des charges selon AISC 7, vous pouvez également « prendre en compte le moment de torsion » que la charge de vent génère autour de l'axe du bâtiment. Ce moment supplémentaire agit toujours de manière centrée autour de l'axe du bâtiment. L'assistant génère différents cas de charge pour des torsions positives ou négatives.

Cas de charge

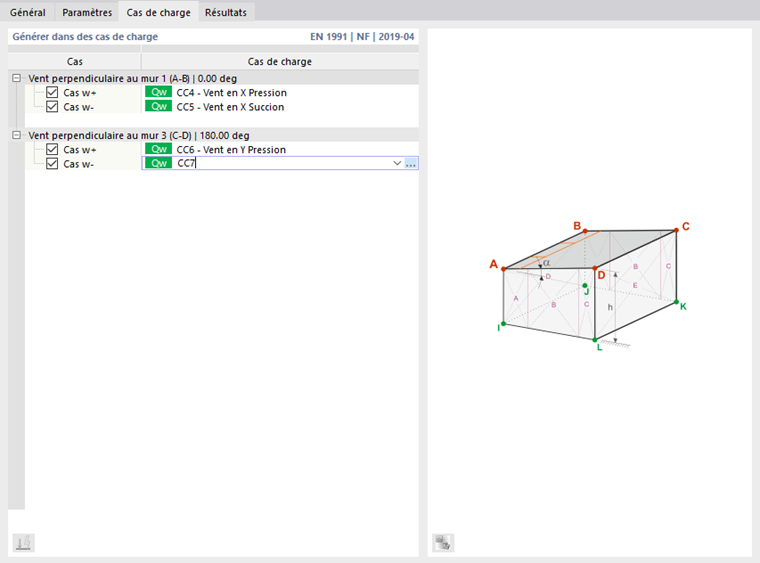

L'onglet Cas de charge détermine dans quels cas de charge les charges de vent sont enregistrées.

Définissez pour les différentes directions du vent dans quels cas de charge les charges de vent doivent être enregistrées. Comme décrit par exemple dans EN 1991-1-4, tableau 7.3a, différents coefficients de pression doivent être pris en compte pour une toiture à un seul versant. À cet effet, les charges de compression sont générées dans le « cas w+ » et les dépressions dans le « cas w- ». Vous pouvez créer les cas de charge correspondants à l'aide du bouton Nouveau .

Résultats

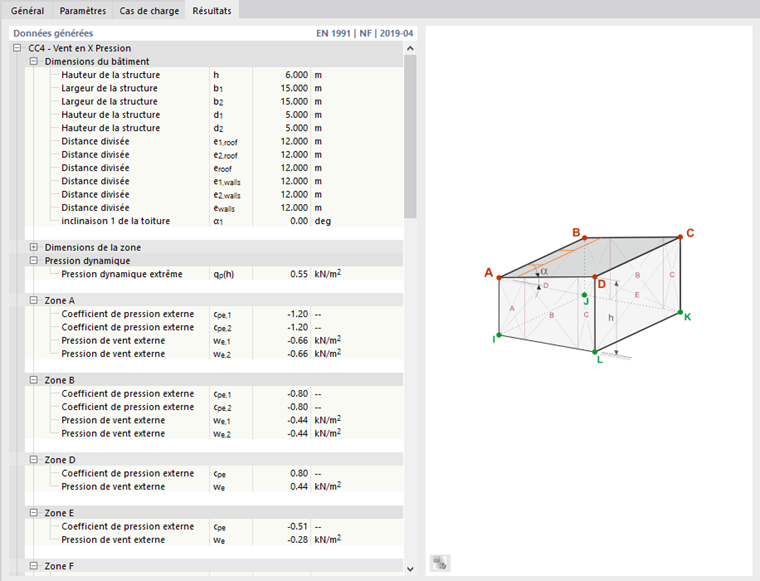

Dans l'onglet Résultats, vous trouverez une vue d'ensemble des paramètres de génération des charges de vent.

Le tableau indique le « coefficient de la pression externe » cpe et la « pression extérieure du vent » we pour chaque cas de charge et pour chaque zone. Ainsi, vous pouvez vérifier pour chaque plan de voile et de toiture les pressions du vent agissant sur les surfaces extérieures.

Tolérances

Dans l'onglet Tolérances, vous pouvez influencer les critères selon lesquels les barres et les nœuds sont évalués comme appartenant à un plan ou à une ligne. Les paramètres sont décrits au chapitre Charges de barre à partir de charges surfaciques.
