El Asistente para cargas facilita la tarea de aplicar cargas de viento de acuerdo con la norma en las barras del modelo.
Base

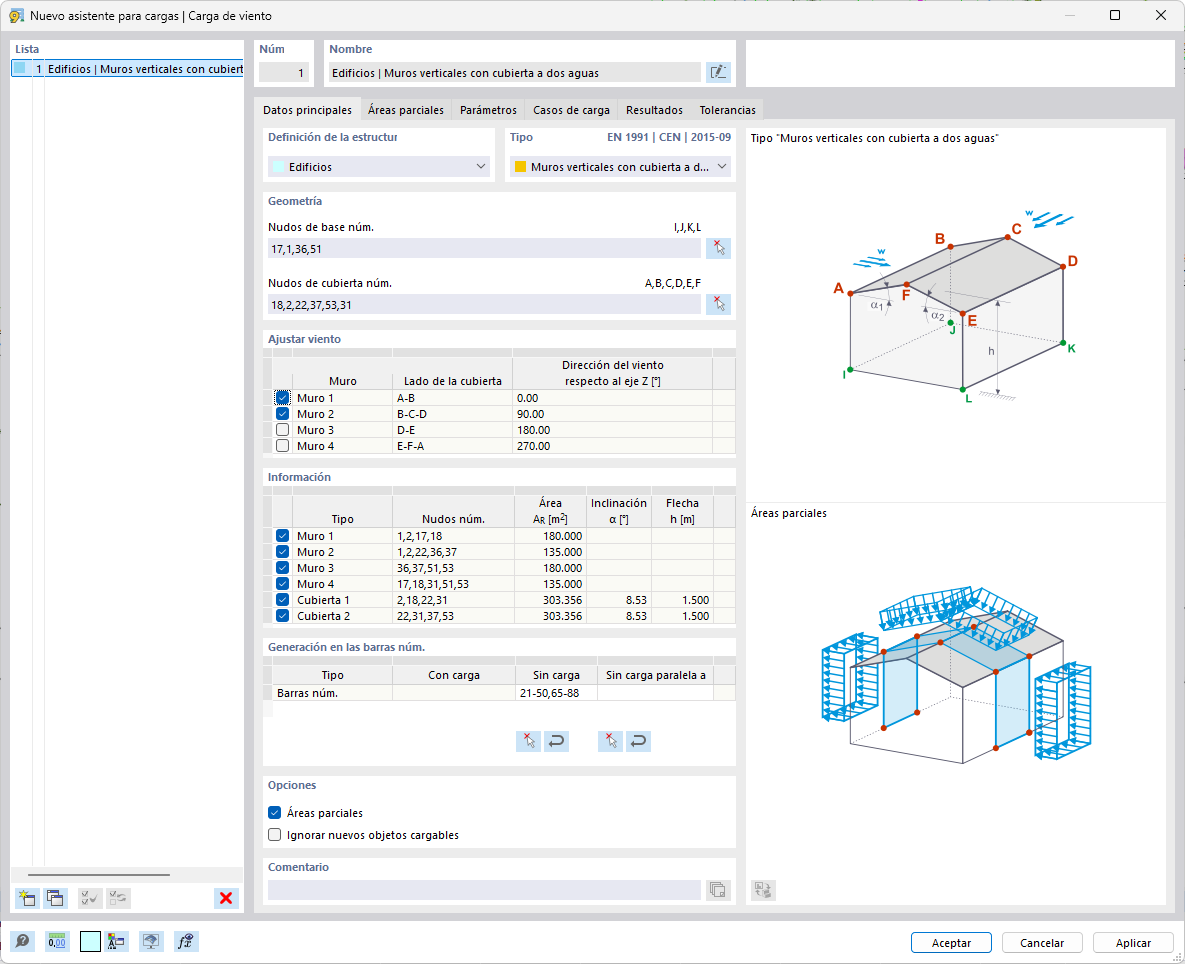

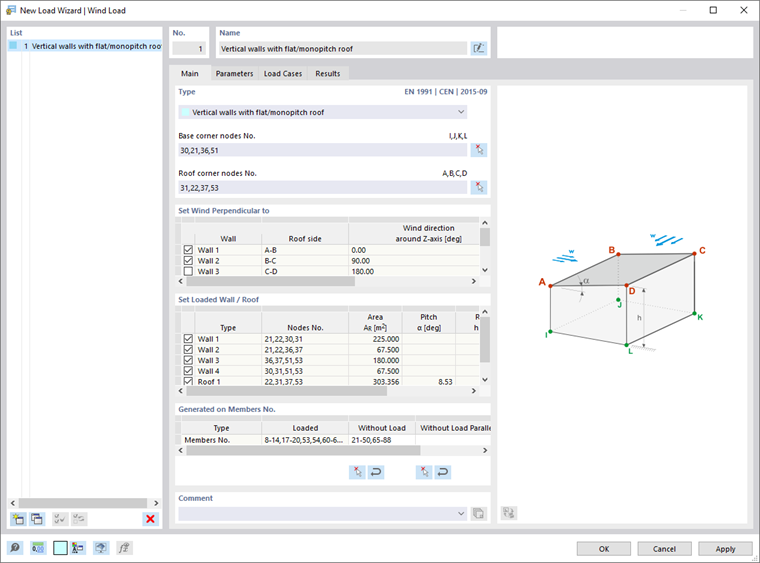

La pestaña Base gestiona los parámetros de geometría de la cubierta y, en su caso, del edificio.
Definición de la estructura
Defina si se deben generar las cargas de viento en la cubierta y los muros de un edificio o solo en la cubierta. La lista muestra las opciones correspondientes para seleccionar:
- Edificio
- Cubiertas exentas
Tipo
Según la definición de la estructura, la lista muestra las siguientes formas de edificio o de cubierta para seleccionar:
- Muros verticales con cubierta plana / a un agua
- Muros verticales con cubierta a dos aguas
- Cubierta plana / a un agua
- Cubierta a dos aguas
Si genera la carga de viento en muros con cubierta, defina primero los 'nudos de esquina base' del edificio. Para ello, utilice el botón
y haga clic sucesivamente en los cuatro nudos de esquina del área de la base en la ventana de trabajo.
A continuación, defina – igual que en el caso de carga de viento solo en cubiertas – el límite del plano de cubierta, haciendo clic de nuevo con el botón
en los cuatro o seis nudos de esquina de los planos. En el caso de voladizos de la cubierta, seleccione los nudos superiores de los muros, no los nudos de la cubierta.
Flujo de viento perpendicular a / Flujo de viento en dirección
En la tabla se enumeran cuatro direcciones del viento. Las direcciones del viento se refieren a los lados de la cubierta según el esquema gráfico. Puede controlar con las casillas qué direcciones se tienen en cuenta para la generación de cargas.
Definir muro cargado / cubierta cargada
La tabla ofrece una visión general de las propiedades de los planos de muro o de cubierta. Si es necesario, puede excluir lados de muro o de cubierta de la asignación de cargas con las casillas.
Generado en barras n.º
En esta sección se indican las barras que reciben una parte proporcional de la carga de viento. Las entradas están disponibles una vez que la carga de viento se ha generado a partir de los datos completos con el botón
.

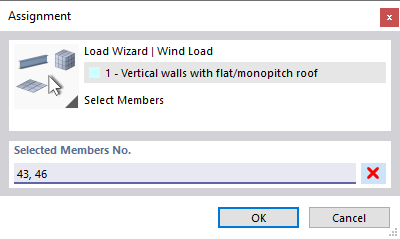

Para excluir determinadas barras de la transmisión de cargas, haga clic en un campo de la columna 'Sin carga'. Con el botón
puede seleccionar después en la ventana de trabajo las barras que deben estar sin carga, como por ejemplo arriostramientos o correas. También puede indicar una barra modelo que discurra paralela a las barras no cargadas. De este modo no es necesario seleccionar las barras una por una.
Opciones
Con la casilla 'Subáreas' tiene la posibilidad de generar cargas para determinadas zonas de la envolvente del edificio. La carga de viento solo se aplica a los elementos de las áreas que puede definir en la pestaña Subáreas.
Si marca la casilla 'Ignorar nuevos objetos admisibles de carga', la carga de viento solo actúa sobre los objetos indicados en la sección Generado en barras n.º . Las barras que añada posteriormente en el plano de carga no reciben partes de la carga de viento.
Subáreas
En la pestaña Subáreas puede definir zonas de las superficies de cubierta y de muro en las que actúa la carga de viento. Las cargas solo se generan para los elementos de estas subáreas. Las demás áreas no reciben cargas de viento.
Defina las subáreas fila por fila introduciendo sus 'nudos de esquina'. Con los dos botones al final de la tabla también puede definir las subáreas de forma gráfica.
|
|
Haga clic sucesivamente en los nudos de esquina de un área (véase la imagen Definir nudos). |
|
Haga clic sucesivamente en las celdas (véase la imagen Seleccionar celdas). |
Parámetros
En la pestaña Parámetros puede definir los parámetros de carga y tener en cuenta condiciones de contorno especiales para la generación.
Definición
Si ha tomado la ubicación del mapa en línea en los datos base de la pestaña Parámetros del modelo, el tipo de definición 'Mapa y parámetros' está predefinido. La carga de viento se determina automáticamente. Con el botón
puede abrir el mapa de cargas de viento también en esta pestaña.
Con el tipo de definición 'Definido por el usuario' puede definir manualmente la zona de carga viento, la categoría de terreno, la altitud sobre el nivel del mar y el valor de la velocidad básica del viento.
Parámetros
Si la 'zona de carga' no se ha introducido automáticamente, puede seleccionarla en la lista. Las entradas están adaptadas a la norma que haya definido en la pestaña Normas I en los datos base del modelo.
La 'categoría de terreno' así como la 'altura sobre el nivel del mar' suelen estar predefinidas a partir de los parámetros del modelo, pero también pueden definirse manualmente. Influyen en el valor base de la velocidad básica del viento. La 'altura de la estructura' se toma de la geometría del modelo en los asistentes para cargas de muros. En el caso de cargas de viento en cubiertas, el valor debe definirse manualmente.
Para Cubiertas exentas están disponibles las opciones 'Fuerza total cf' y 'Presión neta cp,net'. Con ellas puede controlar si la carga de viento se aplica como fuerza total resultante sobre la cubierta o como presión o succión neta actuante por zonas. Esto último permite una captación diferenciada de la distribución de la presión local en cubiertas exentas y una base más precisa para el cálculo de zonas individuales de la cubierta.
Velocidad del viento
El valor base de la velocidad básica del viento vb,0 está predefinido a partir de los datos geográficos. Si desea modificar el valor, marque la casilla 'Definición manual de la velocidad del viento'.
Coeficientes
El 'factor de dirección' cdir y el 'factor estacional' cseason intervienen en la determinación de la velocidad básica del viento (véase EN 1991-1-4, 4.2).
Presión de la velocidad
La 'presión de la velocidad básica del viento' qb según EN 1991-1-4, (4.10) se necesita para determinar la presión de la velocidad de pico, que incluye las variaciones de velocidad medias y de corta duración.
Distribución de carga
Actualmente solo se generan en las barras cargas trapezoidales, que resultan de las partes de carga.
Opciones
Si marca la casilla 'Bloquear para nuevos objetos', la carga de viento solo actúa sobre las barras actualmente existentes de los planos según la definición en la pestaña 'Base'. Las barras que añada posteriormente en un muro o en un plano de cubierta no reciben partes de la carga de viento.
La opción 'Considerar excentricidad de barra' controla si la carga de viento actúa sobre las barras del plano sin tener en cuenta excentricidades (ajuste predeterminado). Si activa la casilla, la carga no se aplica a las barras en las que existe un desfase fuera del plano.
Con la casilla 'Considerar distribución de sección' puede controlar si la carga de viento también actúa sobre las barras inclinadas que resultan de una definición de cartela (ajuste predeterminado). Si activa la casilla, la carga de viento no se aplica a las barras del plano de carga que presentan un recorrido de sección no uniforme (véase el capítulo Querschnitt ).
Si marca la casilla 'Considerar presión interna', puede definir en una categoría adicional los coeficientes de presión interna cpi para cada una de las direcciones del viento. De este modo se pueden captar efectos generados por aberturas en los muros. En el artículo técnico Determinación de los coeficientes de presión interna (cpi) para edificios de una planta según EN 1991-1-4 encontrará información detallada sobre este tema.
En la generación de cargas según AISC 7 también puede 'Considerar el momento de torsión', que genera la carga de viento alrededor del eje del edificio. Este momento adicional actúa siempre de forma central alrededor del eje del edificio. El asistente genera diferentes casos de carga para torsión positiva o negativa.
Casos de carga
La pestaña Casos de carga regula en qué casos de carga se guardan las cargas de viento.
Defina para cada dirección del viento en qué casos de carga deben guardarse las cargas de viento. Como se describe, por ejemplo, en EN 1991-1-4, tabla 7.3a, en una cubierta a un agua deben considerarse diferentes coeficientes de presión. Para ello, las cargas de compresión se generan en el 'caso w+' y las cargas de succión en el 'caso w-'. Los casos de carga correspondientes pueden crearse con el botón
.
Resultados
En la pestaña Resultados encontrará una visión general de los parámetros para la generación de las cargas de viento.
En la tabla se indica el 'coeficiente de presión externa' cpe y la 'presión externa del viento' we por caso de carga para cada zona. De este modo puede comprobar para cada plano de muro y de cubierta las presiones del viento que actúan sobre las superficies exteriores.
Tolerancias
En la pestaña Tolerancias puede influir en los criterios según los cuales se evalúan las barras y los nudos como pertenecientes a un plano o a una línea. Los parámetros se describen en el capítulo Cargas en barra a partir de cargas superficiales.
