O Assistente de Cargas facilita a tarefa de aplicar cargas de vento aos membros do modelo em conformidade com as normas.

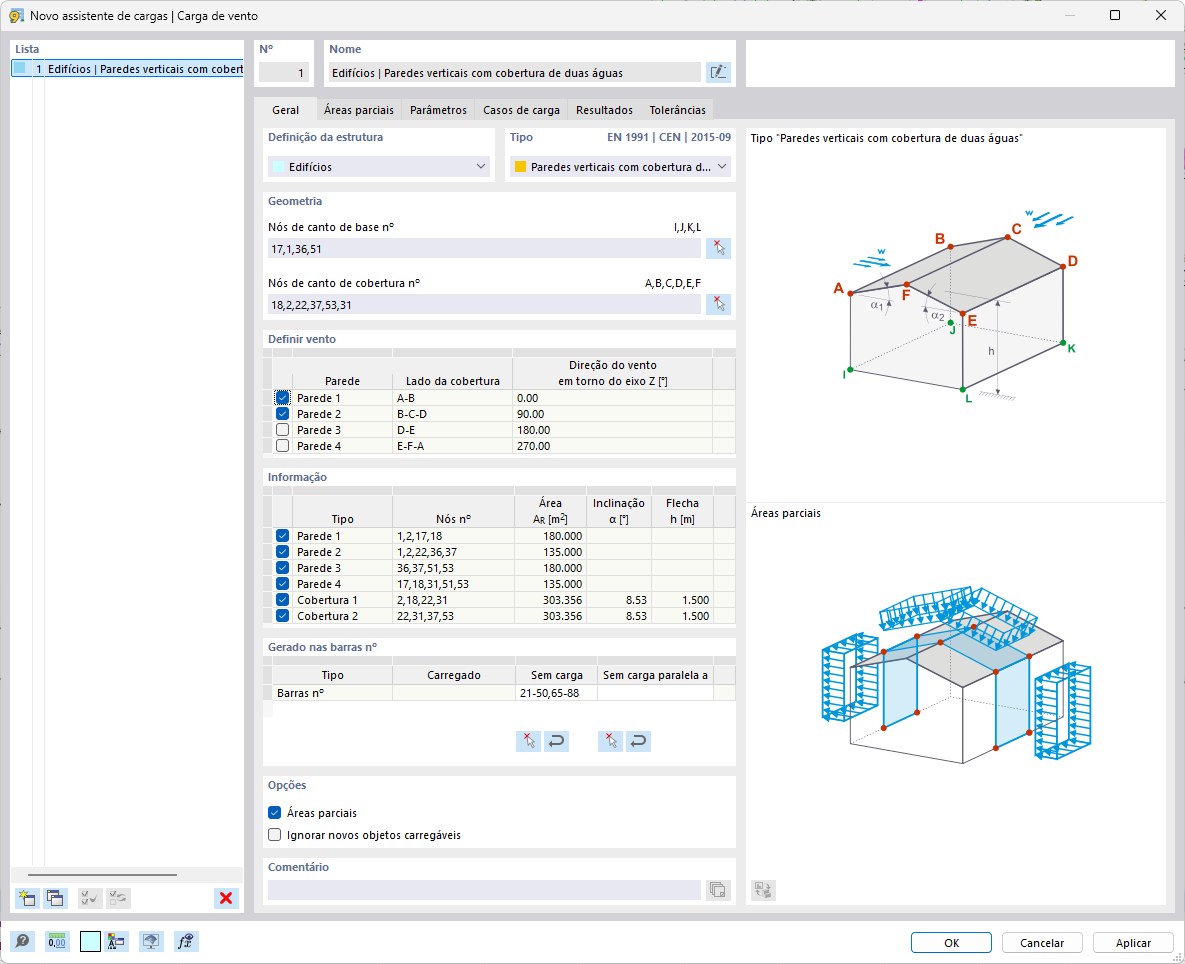

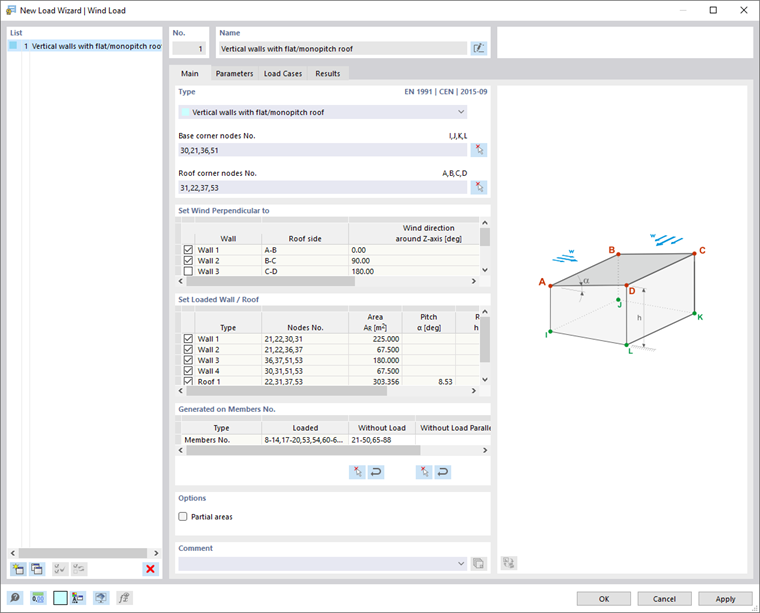

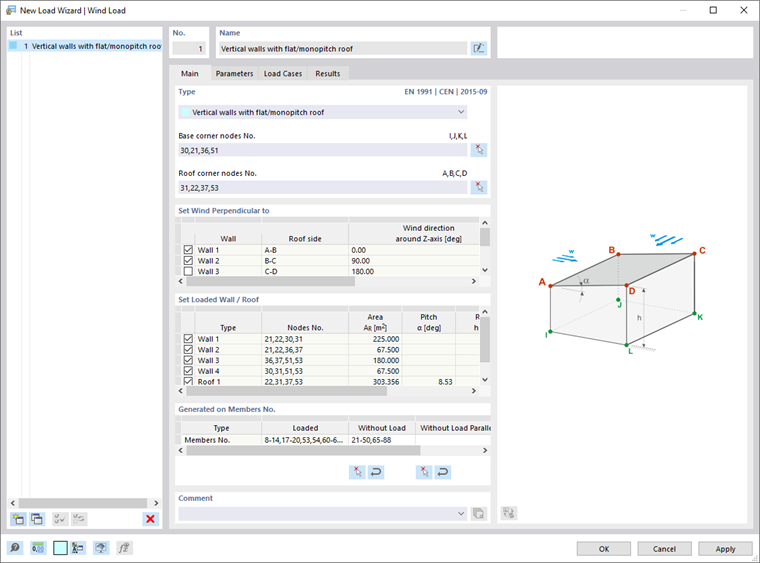

Base
O separador Base gere os parâmetros geométricos da cobertura e, se aplicável, do edifício.
Definição da estrutura
Defina se as cargas de vento devem ser geradas para a cobertura e as paredes de um edifício ou apenas para a cobertura. Na lista estão disponíveis as seguintes opções:
- Edifício
- Coberturas autoportantes
Tipo
Dependendo da definição da estrutura, estão disponíveis na lista as seguintes formas de edifício ou cobertura:
- Paredes verticais com cobertura plana/de uma água
- Paredes verticais com cobertura de duas águas
- Cobertura plana/de uma água
- Cobertura de duas águas
Se gerar a carga de vento em paredes com cobertura, defina primeiro os 'nós de canto da base' do edifício. Para isso, utilize o botão
e clique sucessivamente nos quatro nós de canto da área em planta na janela de trabalho.

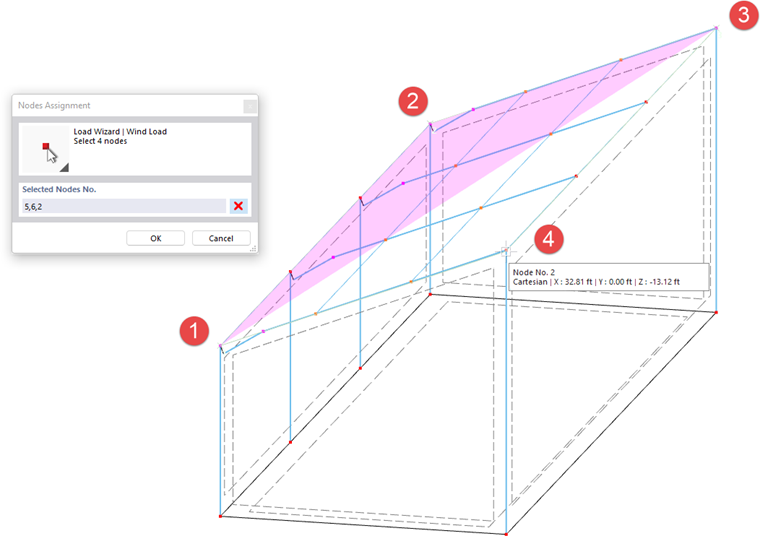

Em seguida, defina – tal como também para carga de vento apenas em coberturas – a delimitação do plano da cobertura, clicando novamente nos quatro ou seis nós de canto do(s) plano(s) através do botão
. Em caso de beirais, selecione os nós superiores da parede, não os nós da cobertura.
Fluxo de vento perpendicular a / Fluxo de vento na direção
Na tabela estão listadas quatro direções de incidência. As direções do vento referem-se às faces da cobertura de acordo com o esquema gráfico. Pode controlar com os campos de seleção quais direções devem ser consideradas para a geração de cargas.
Definir parede / cobertura carregada
A tabela oferece uma visão geral das propriedades do(s) plano(s) de parede ou cobertura. Se necessário, pode excluir paredes ou lados da cobertura da atribuição de cargas com os campos de seleção.
Gerado em membros nº
Nesta secção, são indicados os membros que recebem uma carga de vento proporcional. As entradas ficam disponíveis assim que a carga de vento é gerada a partir dos dados completos com o botão
.

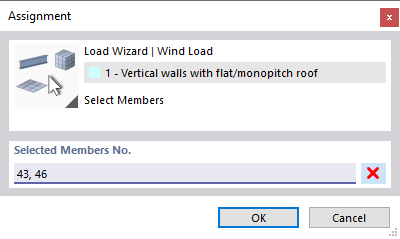

Para excluir determinados membros da transferência de carga, clique num campo da coluna 'Sem carga'. Com o botão
pode então selecionar na janela de trabalho os membros sem carga, como, por exemplo, contraventamentos ou madres. Também pode indicar um membro de referência que decorra paralelamente aos membros sem carga. Assim, não é necessário selecionar os membros individualmente.
Opções
Com o campo de seleção 'Áreas parciais', tem a possibilidade de gerar cargas para zonas específicas da envolvente do edifício. A carga de vento é aplicada apenas aos elementos das áreas que definir no separador Áreas parciais.
Se assinalar o campo de seleção 'Ignorar novos objetos carregáveis', a carga de vento atua apenas sobre os objetos indicados na secção Gerado em membros nº. Os membros que adicionar posteriormente no plano de carga não recebem parcelas da carga de vento.
Áreas parciais
No separador Áreas parciais pode definir zonas das superfícies da cobertura e das paredes sobre as quais atua a carga de vento. As cargas são geradas apenas para os elementos destas áreas parciais. As restantes áreas não recebem quaisquer cargas de vento.
Defina as áreas parciais linha a linha, introduzindo os seus 'nós de canto'. Com os dois botões no final da tabela, também pode definir as áreas parciais graficamente.
|
|
Clique sucessivamente nos nós de canto de uma área (ver imagem Definir nós). |
|
Clique sucessivamente nas células (ver imagem Selecionar células). |

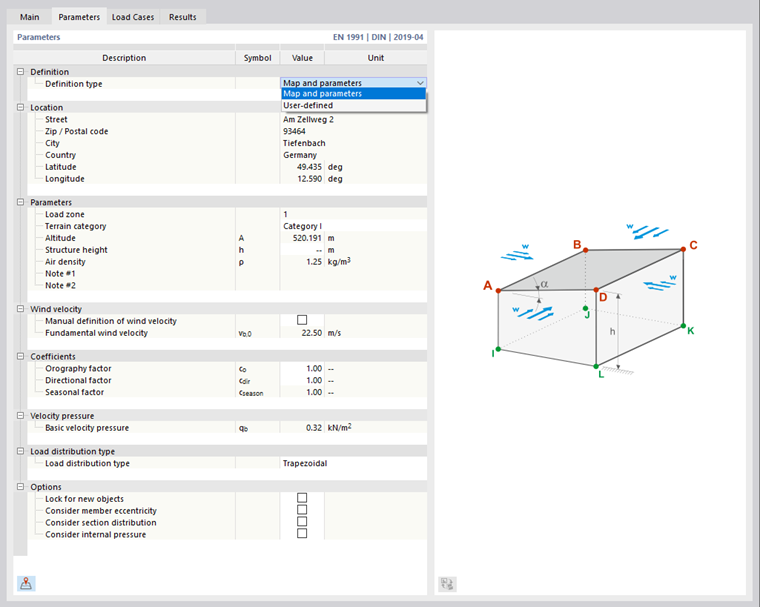

Parâmetros
No separador Parâmetros pode definir os parâmetros de carga e considerar condições de contorno especiais para a geração.
Definição
Se, nas informações básicas do separador Parâmetros do modelo, tiver assumido a localização a partir do mapa online, o tipo de definição 'Mapa e parâmetros' fica predefinido. A carga de vento é determinada automaticamente. Com o botão
também pode abrir o mapa de carga de vento neste separador.
Com o tipo de definição 'Definido pelo utilizador', pode definir manualmente a zona de vento, a categoria de terreno, a altitude e o valor da velocidade básica do vento.
Parâmetros
Se a 'Zona de carga' não estiver introduzida automaticamente, pode selecioná-la na lista. As entradas estão adaptadas à norma que definiu no separador Normas I nas informações básicas do modelo.
A 'Categoria de terreno' bem como a 'Altitude acima do nível do mar' estão normalmente predefinidas nos parâmetros do modelo, mas também podem ser definidas manualmente. Estas influenciam o valor base da velocidade básica do vento. A 'altura da estrutura' é assumida, nos assistentes de cargas para paredes, a partir da geometria do modelo. Para cargas de vento em coberturas, o valor deve ser definido manualmente.
Velocidade do vento
O valor base da velocidade básica do vento vb,0 é predefinido a partir das informações geográficas. Se pretender alterar o valor, assinale o campo de seleção 'Definição manual da velocidade do vento'.
Coeficientes
O 'fator de direção' cdir e o 'coeficiente sazonal' cseason são incluídos na determinação da velocidade básica do vento (ver EN 1991-1-4, 4.2).
Pressão dinâmica do vento
A 'pressão dinâmica básica' qb conforme EN 1991-1-4, (4.10), é necessária para determinar a pressão dinâmica de rajada, que inclui as variações médias e de curta duração da velocidade.
Distribuição da carga
Atualmente, apenas são geradas em membros cargas trapezoidais, resultantes das parcelas de carga.
Opções
Se assinalar o campo de seleção 'Bloquear para novos objetos', a carga de vento atua apenas sobre os membros atualmente existentes dos planos, de acordo com a definição no separador 'Base'. Os membros que adicionar posteriormente numa parede ou plano de cobertura não recebem parcelas da carga de vento.
A opção 'Considerar excentricidade do membro' controla se a carga de vento atua nos membros do plano sem considerar excentricidades (predefinição). Se ativar o campo de seleção, a carga não é aplicada a membros que apresentem um desvio em relação ao plano.
Com o campo de seleção 'Considerar distribuição da secção' pode controlar se a carga de vento também atua nos membros inclinados que resultam de uma definição de vão variável (predefinição). Se ativar o campo de seleção, a carga de vento não é aplicada a membros no plano de carga que apresentem uma variação irregular da secção transversal (ver capítulo Querschnitt ).
Se assinalar o campo de seleção 'Considerar pressão interna', pode definir numa categoria adicional os coeficientes de pressão interna cpi para cada direção de incidência. Assim, podem ser considerados efeitos gerados por aberturas em paredes. No artigo Bestimmung der Innendruckbeiwerte (cpi) für einstöckige Gebäude gemäß EN 1991-1-4 encontrará indicações detalhadas sobre este tema.
Na geração de cargas segundo a AISC 7 também pode considerar o 'momento de torção', que gera a carga de vento em torno do eixo do edifício. Este momento adicional atua sempre de forma central em torno do eixo do edifício. O assistente gera diferentes casos de carga para torção positiva ou negativa.
Casos de carga
O separador Casos de carga define em que casos de carga as cargas de vento são armazenadas.
Defina para as diferentes direções de vento em que casos de carga as cargas de vento devem ser armazenadas. Como descrito, por exemplo, na EN 1991-1-4, tabela 7.3a, numa cobertura de uma água devem ser considerados diferentes coeficientes de pressão. Para isso, as cargas de pressão são geradas no 'caso w+', e as cargas de sucção no 'caso w-'. Os casos de carga correspondentes podem ser criados através do botão
.

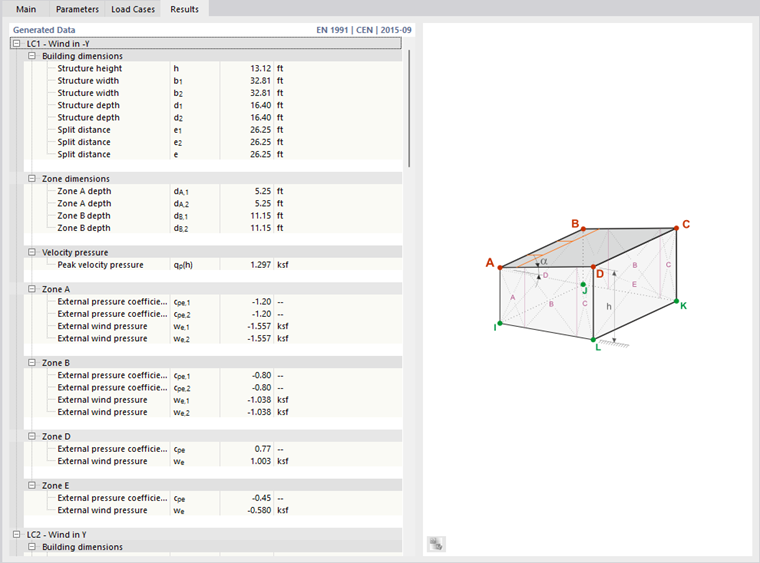

Resultados
No separador Resultados encontra uma visão geral dos parâmetros para a geração das cargas de vento.
Na tabela, o 'coeficiente de pressão externa' cpe e a 'pressão do vento exterior' we são indicados por caso de carga para cada zona. Assim, pode verificar para cada parede e plano de cobertura as pressões do vento atuantes nas superfícies exteriores.
Tolerâncias
No separador Tolerâncias pode influenciar os critérios segundo os quais membros e nós são avaliados como pertencentes a um plano ou linha. Os parâmetros são descritos no capítulo Cargas de membro a partir de carga de superfície.
