L'assistente di carico semplifica il compito di applicare i carichi di vento sui membri del modello in conformità alle norme.
Base

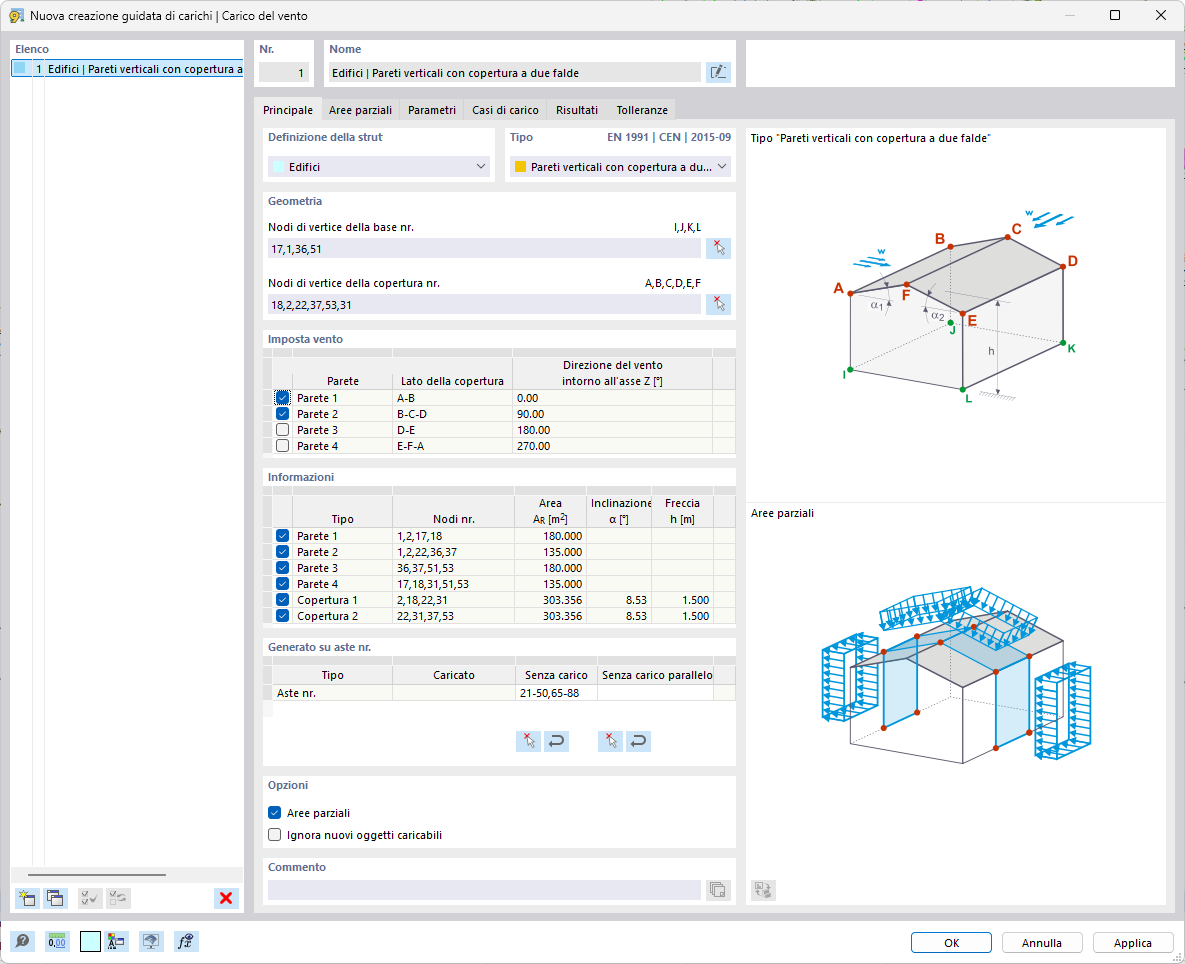

La scheda Base gestisce i parametri geometrici del tetto e, se del caso, dell'edificio.
Definizione della struttura
Definisci se i carichi di vento devono essere generati sul tetto e sulle pareti di un edificio o solo sul tetto. Nel menu a tendina sono disponibili le seguenti opzioni:
- Edificio
- Tetti indipendenti
Tipo
A seconda della definizione della struttura, sono disponibili nel menu a tendina le seguenti forme di edificio o tetto:
- Pareti verticali con tetto piano/shed
- Pareti verticali con tetto a due falde
- Tetto piano/shed
- Tetto a due falde

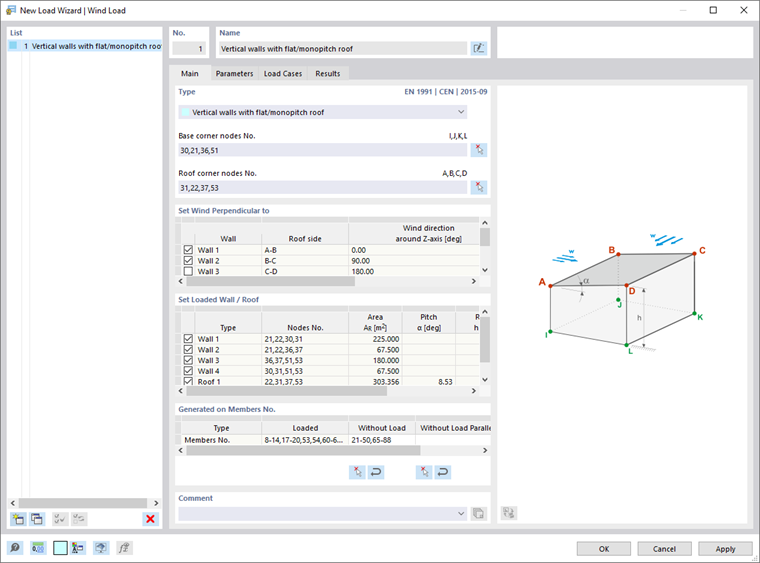

Se generi il carico del vento su pareti con tetto, imposta prima i 'nodi base angolari' dell'edificio. Utilizza il pulsante
e clicca sui quattro nodi angolari della base in sequenza nella finestra di lavoro.
Successivamente, definisci il contorno della superficie del tetto, come faresti per il carico del vento solo sui tetti, cliccando nuovamente con il pulsante
sui quattro o sei nodi angolari della/e superficie/i. In presenza di sporti del tetto, seleziona i nodi superiori delle pareti, non i nodi del tetto.
Flusso del vento perpendicolare a / Flusso del vento in direzione
Sono elencate quattro direzioni di flusso. Le direzioni del vento si riferiscono ai lati del tetto secondo lo schema grafico. Puoi controllare quali direzioni devono essere considerate per la generazione dei carichi tramite i campi di controllo.
Definire parete/del tetto caricata
La tabella offre una panoramica delle proprietà delle superfici delle pareti o del tetto. Se necessario, è possibile escludere i lati delle pareti o del tetto dall'assegnazione del carico tramite i campi di controllo.
Generato su membri n.
In questa sezione si indicano i membri che ricevono una parte del carico di vento. Le voci sono disponibili una volta che il carico del vento è generato dai dati completi con il pulsante
.

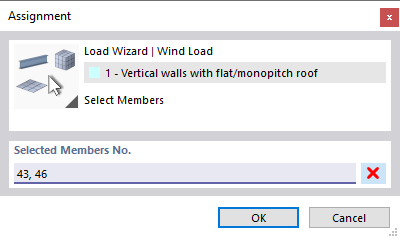

Per escludere determinati membri dal trasferimento del carico, clicca su una cella della colonna 'Senza carico'. Con il pulsante
puoi quindi selezionare nella finestra di lavoro i membri che devono essere liberi da carico, come controventi o capriate. Puoi anche indicare un membro campione che corre parallelo ai membri non caricati. In questo modo non è necessario selezionare ogni membro singolarmente.
Opzioni
Con il campo di controllo 'Sottosezioni', puoi generare carichi per zone specifiche dell'involucro del fabbricato. Il carico di vento viene applicato solo agli elementi delle zone che puoi definire nella scheda Sottosezioni.
Sottosezioni
Nella scheda Sottosezioni puoi definire le zone delle superfici del tetto e delle pareti dove il carico di vento avrà effetto. I carichi vengono generati solo per gli elementi di queste sottosezioni. Le altre aree non ricevono carichi di vento.
Definisci le sottosezioni riga per riga inserendo i loro 'nodi angolari'. Con i due pulsanti alla fine della tabella, puoi anche definire graficamente le sottosezioni.
|
|
Clicca sui nodi angolari di un'area in sequenza (vedi immagine Definizione dei nodi). |
|
Clicca sulle celle in sequenza (vedi immagine Selezione delle celle). |
Parametri
Nella scheda Parametri puoi definire i parametri del carico e considerare condizioni di contorno speciali per la generazione.
Definizione
Se per le impostazioni di base nella scheda Parametri modello hai adottato la località dalla mappa online, il tipo di definizione 'Mappa e Parametri' è preimpostato. Il carico del vento verrà determinato automaticamente. Con il pulsante
puoi richiamare la mappa del vento anche in questo registro.
Con il tipo di definizione 'Personalizzato', puoi stabilire manualmente la zona del vento, la categoria del terreno, l'altitudine sul livello del mare e il valore della velocità del vento di base.
Parametri
Se la 'zona del carico' non è inserita automaticamente, puoi selezionarla dall'elenco. Le voci sono allineate con la norma che hai impostato nelle impostazioni base del modello nella scheda Norme I.
La 'categoria del terreno' e l' 'altezza sul livello del mare' solitamente sono preimpostate dai parametri del modello, ma possono essere definite manualmente. Queste influenzano il valore di base della velocità del vento. L' 'altezza della struttura' viene importata dalla geometria del modello per assistenti di carico su pareti. Per i carichi del vento su tetti, il valore deve essere definito manualmente.
Velocità del vento
Il valore base della velocità del vento vb,0 è preimpostato dai dati geografici. Se desideri modificare il valore, seleziona il campo 'Definizione manuale della velocità del vento'.
Coefficienti
Il 'fattore di direzione' cdir e il 'fattore stagionale' cseason intervengono nel calcolo della velocità di base del vento (vedi EN 1991-1-4, 4.2).
Pressione del vento
La 'pressione di velocità di base' qb secondo EN 1991-1-4, (4.10) è necessaria per determinare la pressione del vento in raffica, che include le variazioni di velocità medie e di breve durata.
Distribuzione del carico
Attualmente, sui membri vengono generati solo carichi trapezoidali derivanti dalle quote di carico.
Opzioni
Se selezioni il campo 'Bloccato per nuovi oggetti', il carico di vento avrà effetto solo sui membri attualmente esistenti delle superfici secondo la definizione nella scheda 'Base'. I membri che aggiungi successivamente in una parete o in una superficie del tetto non riceveranno parti del carico di vento.
L'opzione 'Considera eccentricità membri' controlla se il carico del vento ha effetto sui membri nella superficie senza considerare eccentricità (impostazione predefinita). Se selezioni il campo, il carico non viene applicato ai membri con offset rispetto alla superficie.
Con il campo 'Considera distribuzione della sezione', puoi controllare se il carico del vento ha effetto anche sui membri inclinati risultanti da una definizione di Voute (impostazione predefinita). Se selezioni il campo, il carico del vento non viene applicato ai membri nella superficie di carico che presentano una distribuzione irregolare della sezione (vedi capitolo Sezione ).
Se selezioni il campo 'Considera pressione interna', puoi definire in una categoria aggiuntiva i coefficienti della pressione interna cpi per ogni direzione del vento. Questo permette di cogliere gli effetti causati da aperture nelle pareti. Nell'articolo tecnico Determinazione dei coefficienti della pressione interna (cpi) per edifici a un piano secondo EN 1991-1-4 trovi indicazioni dettagliate su questo argomento.
Nella generazione del carico secondo AISC 7, puoi anche considerare il 'momento torcente' che la pressione del vento genera intorno all'asse dell'edificio. Questo momento aggiuntivo opera sempre centralmente intorno all'asse dell'edificio. L'assistente genera diversi casi di carico per torsione positiva o negativa.
Casi di carico
La scheda Casi di carico gestisce in quali casi di carico vengono archiviati i carichi di vento.
Per le singole direzioni del vento, definisci in quali casi di carico devono essere archiviati i carichi di vento. Come descritto, ad esempio, in EN 1991-1-4, Tabella 7.3a, in un tetto a shed devono essere considerati diversi coefficienti di pressione. Per questo, i carichi di pressione vengono generati nel 'caso w+', mentre i carichi di suzione nel 'caso w-'. Puoi stabilire i casi di carico pertinenti utilizzando il pulsante
.
Risultati
Nella scheda Risultati trovi una panoramica sui parametri per la generazione dei carichi di vento.
Nella tabella, il 'coefficiente di pressione esterna' cpe e la 'pressione del vento esterna' we vengono indicati per ciascun caso di carico e zona. È possibile controllare i carichi di vento esercitati sulle superfici esterne per ciascuna parete e superficie del tetto.
Tolleranze
Nella scheda Tolleranze puoi influenzare i criteri secondo i quali i membri e i nodi sono considerati appartenenti a una superficie o a una linea. I parametri sono descritti nel capitolo Carichi su membri da carichi su superfici.
