Zatížení větrem

Tento zatěžovací asistent usnadňuje úlohu normového uložení zatížení větrem na pruty modelu.

Důležité

Geometrie musí odpovídat obdélníkovému, zcela uzavřenému stavebnímu tělesu s plochou střechou nebo pultovou střechou, nebo obdélníkové ploché střeše, pultové střeše nebo sedlové střeše.

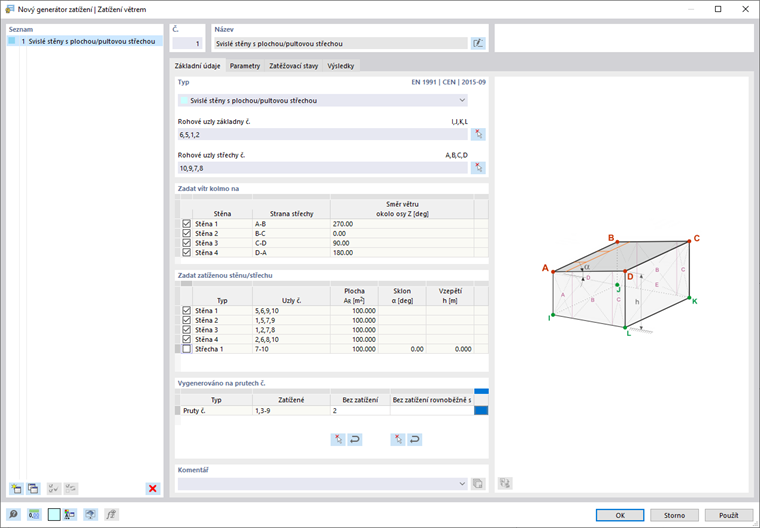

Základ

Rejstřík Základ spravuje geometrické parametry budovy včetně střechy.

Typ

V seznamu jsou k dispozici následující tvary budov:

  • Svislé stěny s plochou/pultovou střechou
  • Svislé stěny se sedlovou střechou
  • Plochá/Pultová střecha
  • Sedlová střecha

Pokud generujete zatížení větrem na stěny se střechou, nejprve určete 'Základní rohové uzly' budovy. Použijte k tomu tlačítko Vybrat jednotlivě a klikněte na čtyři rohové uzly základny postupně v pracovním okně.

Následně určete – jako u zatížení větrem pouze na střechy – omezení střešní roviny, přičemž opět použijete tlačítko Vybrat jednotlivě a kliknete na čtyři nebo šest rohových uzlů roviny (roviny). U převislé střechy vyberte horní uzly stěn, ne uzly střechy.

Informace

Dejte pozor, aby počáteční uzly 'I' a 'A' ležely nad sebou podle grafického schématu. Také směr obvodu při určování základny a střešní plochy musí být jednotný.

Směr proudění větru kolmo k / Směr proudění větru ve směru

V tabulce jsou uvedeny čtyři směry proudění. Směry větru se vztahují na střešní strany podle grafického schématu. Pomocí kontrolních polí můžete řídit, které směry jsou vhodné pro generaci zatížení.

Určit zatíženou stěnu / Určit zatíženou střechu

Tabulka nabízí přehled vlastností stěny nebo střešní roviny. Pokud je to potřeba, můžete pomocí kontrolních polí vyloučit stěnové nebo střešní strany z přidělení zatížení.

Generováno na prutech č.

V této sekci jsou uvedeny pruty, které obdrží část zatížení větrem. Záznamy jsou dostupné, jakmile je zatížení větrem ze všech údajů generováno tlačítkem Použít .

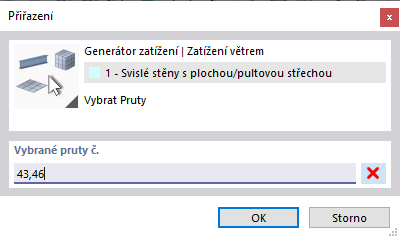

Chcete-li vyloučit určité pruty z přenášení zatížení, klikněte do pole ve sloupci 'Bez zatížení'. Pomocí tlačítka Vybrat jednotlivě můžete poté v pracovním okně vybrat pruty, které budou bez zatížení, jako například diagonály nebo vazníky. Můžete také uvést vzorový prut, který běží paralelně s nezatíženými pruty. Potom nemusíte vybírat pruty jednotlivě.

Options

Pomocí kontrolního pole 'Dílčí oblasti' máte možnost vytvářet zatížení pro určité zóny pláště budovy. Zatížení větrem je aplikováno pouze na prvky oblastí, které můžete určit v sekci Dílčí oblasti.

Dílčí oblasti

V sekci Dílčí oblasti můžete určit zóny střešních a stěnových ploch, na které působí zatížení větrem. Zatížení se generují pouze pro prvky těchto dílčích oblastí, ostatní oblasti neobdrží zatížení větrem.

Definujte dílčí oblasti řádek po řádku zadáním jejich 'Rohových uzlů'. Pomocí dvou tlačítek na konci tabulky můžete dílčí oblasti určit i graficky.

Vybrat jednotlivě Klikněte postupně na rohové uzly oblasti (viz obrázek Určení uzlů).
Vícenásobný výběr Klikněte postupně na buňky (viz obrázek Výběr buněk).

Parametry

V sekci Parametry můžete určit parametry zatížení a zohlednit zvláštní okrajové podmínky pro generování.

Definice

Pokud jste v základních údajích v sekci Parametry modelu převzali místo z online mapy, je typ definice 'Mapa a parametry' přednastaven. Zatížení větrem je automaticky určeno. Pomocí tlačítka Nástroj pro stanovení oblastí zatížení můžete mapu zatížení větrem otevřít také v této sekci.

Informace

Pokud hodnoty chybí, měli byste v sekci Normy I zkontrolovat, zda země zatěžovacího asistenta – zejména národní příloha – odpovídá poloze.

Pomocí typu definice 'Uživatelský' můžete ručně určit větrnou zónu, kategorii terénu, nadmořskou výšku a hodnotu základní větrné rychlosti.

Parametry

Pokud 'Zóna zatížení' není automaticky zadána, můžete ji vybrat ze seznamu. Záznamy jsou přizpůsobeny normě, kterou jste ve sekci Normy I při základních údajích modelu stanovili.

'Kategorie terénu' a 'Výška nad mořem' jsou obvykle přednastaveny z parametrů modelu, ale lze je také určit ručně. Ovlivňují základní hodnotu základní větrné rychlosti. 'Výška konstrukce' je u zatěžovacích asistentů pro stěny převzata z geometrie modelu. U zatížení větrem na střechy by měla být hodnota stanovena ručně.

Větrná rychlost

Základní hodnota základní větrné rychlosti vb,0 je přednastavena z geografických údajů. Pokud chcete hodnotu změnit, zaškrtněte kontrolní pole 'Ruční definice větrné rychlosti'.

Koeficienty

'Koeficient směru' cdir a 'Koeficient sezóny' cseason ovlivňují určení základní větrné rychlosti (viz EN 1991-1-4, 4.2).

Rychlostní tlak

'Základní rychlostní tlak' qb podle EN 1991-1-4, (4.10) je potřebný pro určení tlaku nárazu, který zahrnuje střední a krátkodobé změny rychlosti.

Rozložení zatížení

Aktuálně se na prutech generují pouze lichoběžníková zatížení, která vyplývají z podílů zatížení.

Možnosti

Pokud zaškrtnete kontrolní pole 'Zamknout pro nové objekty', zatížení větrem bude působit pouze na aktuálně existující pruty v rovinách podle definice v sekci 'Základ'. Pruty, které později doplníte do stěny nebo střechy, neobdrží žádné části zatížení větrem.

Opce 'Zohlednit excentricitu prutu' řídí, zda zatížení větrem působí na pruty v rovině bez zohlednění excentricit (přednastavení). Pokud zaškrtnete kontrolní pole, zatížení nebude uplatněno na pruty, které mají excentricitu mimo rovinu.

Pomocí kontrolního pole 'Zohlednit rozložení průřezu' můžete řídit, zda zatížení větrem působí také na šikmé pruty, které vycházejí z definice Vouten (přednastavení). Pokud zaškrtnete kontrolní pole, zatížení větrem nebude působit na pruty v úrovni zatížení, které mají nerovnoměrný průběh průřezu (viz kapitola Průřez ).

Pokud zaškrtnete kontrolní pole 'Zohlednit vnitřní tlak', můžete v přídavné kategorii stanovit koeficienty vnitřního tlaku cpi pro každý směr proudění. Tím lze zohlednit efekty způsobené otvory ve stěnách. Podrobné pokyny k tomuto tématu naleznete v odborném článku Stanovení koeficientů vnitřního tlaku (cpi) pro jednopodlažní budovy podle EN 1991-1-4.

Při generování zatížení podle AISC 7 můžete také zohlednit 'Torzný moment', který vytváří zatížení větrem kolem osy budovy. Tento přídavný moment vždy působí centrálně kolem osy budovy. Asistent generuje různé zatěžovací případy pro pozitivní nebo negativní směrovanou torzi.

Zatěžovací případy

Sekce Zatěžovací případy reguluje, ve kterých zatěžovacích případech jsou uložena zatížení větrem.

Určete pro jednotlivé směry větru, ve kterých zatěžovacích případech budou uložena zatížení větrem. Jak je popsáno například v EN 1991-1-4, tabulka 7.3a, je třeba zohlednit různé tlakové koeficienty u pultové střechy. Zde jsou tlaková zatížení uložena v 'Případ w+', odsávací zatížení v 'Případ w-'. Odpovídající zatěžovací případy můžete vytvořit pomocí tlačítka Nový .

Výsledky

V sekci Výsledky naleznete přehled parametrů pro generování zatížení větrem.

V tabulce je u každé zóny uveden 'Koeficient vnějšího tlaku' cpe a 'Vnější tlak větru' we pro každý zatěžovací případ. Tím můžete zkontrolovat větrné tlaky působící na vnější stěny a střešní plochy.
