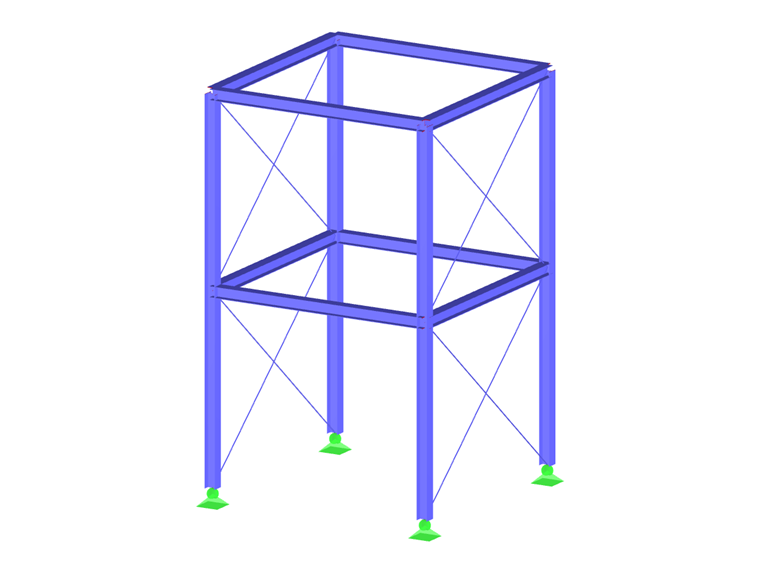

U dvoupodlažní budovy na obrázku by měly být posouzeny posuny do stran stropů obou pater. Za tím účelem se stanoví dvě mezní hodnoty splňující v tomto případě podmínku H/300, resp. Hi/300.

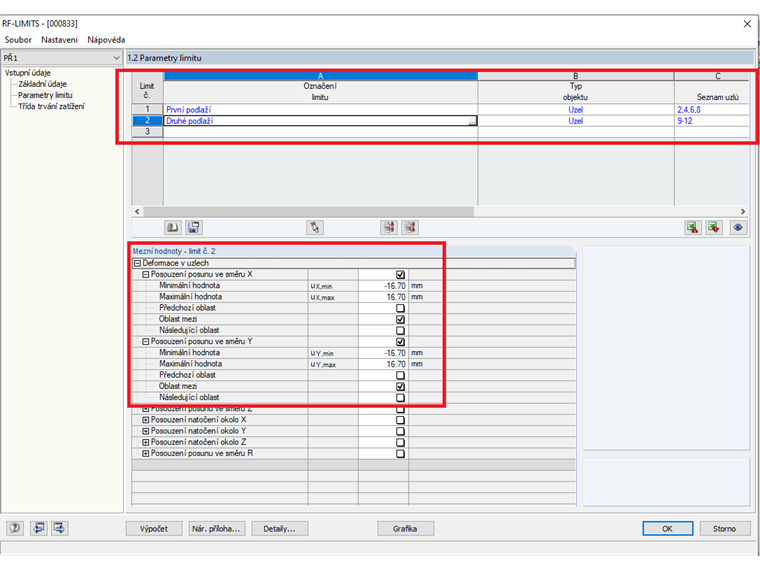

Po definici mezních hodnot pro posun ve směru X a Y se vyberou uzly, které mají být posouzeny. Jejich posuny se po výpočtu porovnají se zadanými mezními hodnotami.

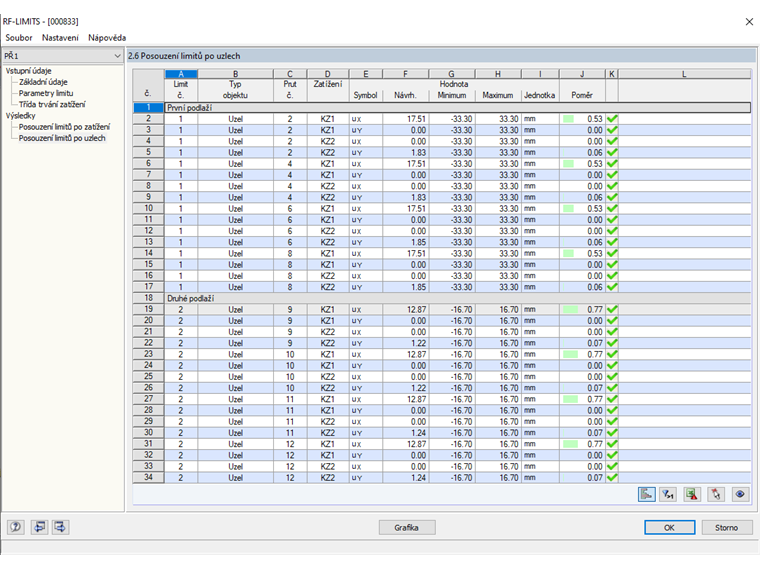

Z míry využití je zřejmé, zda byly přípustné posuny dodrženy.
