Structure

Diagrammes de calcul

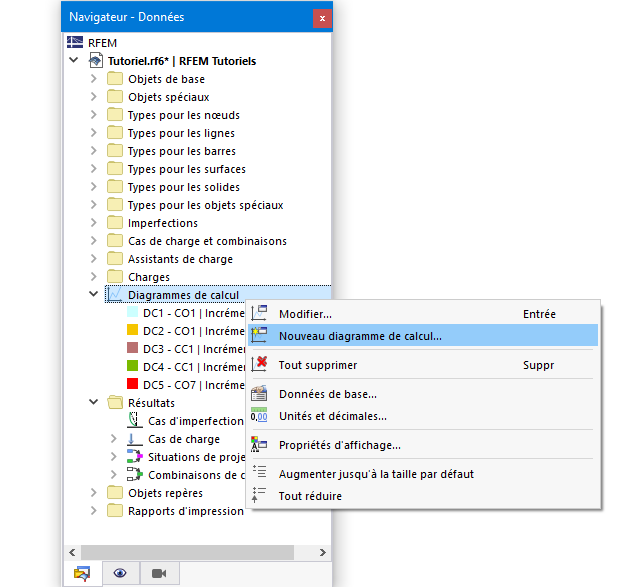

Pendant le calcul, un diagramme montrant l’évolution du déplacement maximal s’affiche (voir l’image Progression du calcul ). Vous pouvez également examiner ce diagramme en détail après le calcul. De plus, vous avez la possibilité de générer des diagrammes de calcul personnalisés (DC) qui représentent le comportement de convergence à certains nœuds de barres, surfaces ou appuis. Pour cela, utilisez la catégorie du navigateur Diagrammes de calcul.

Dans la boîte de dialogue 'Nouveau diagramme de calcul', vous pouvez définir les critères qui s’appliquent à la représentation des résultats dans le diagramme.

Base

Si aucun résultat n’est encore disponible, seul l’onglet Base est disponible.

Type de diagramme

Plusieurs types de diagrammes sont disponibles dans la liste :

  • 2D | Base : Vous pouvez définir individuellement quels résultats doivent être affichés sur les axes horizontal et vertical du diagramme.
  • 2D | Diagramme de convergence : Le diagramme montre comment la déformation maximale évolue au cours du calcul.
  • 2D | Groupe : Le diagramme peut afficher les résultats de plusieurs diagrammes existants pour les mêmes objets et les mêmes types de résultats.
  • 2D | Diagramme de calcul enchaîné : Vous pouvez représenter les résultats d’un cas de charge initial et d’un cas de charge final, par exemple pour analyser les effets d’une charge et décharge multiple (diagramme d’hystérésis).

Les autres possibilités de saisie sont adaptées au type de diagramme.

Source

Dans la liste, vous pouvez sélectionner le 'type d’analyse' auquel le diagramme doit se référer pour ses résultats. Si aucun module additionnel d’analyse n’est activé dans les données de base du modèle, seule l’'Analyse statique' est disponible.

Définissez le cas de charge ou la combinaison de charges dont les résultats doivent être affichés dans le diagramme. Les combinaisons de résultats et les situations de projet ne sont pas disponibles, car le diagramme ne peut pas représenter les résultats enveloppes.

Axe horizontal / Axe vertical

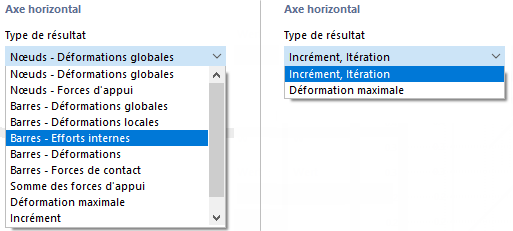

Dans ces deux sections, vous pouvez définir les critères de résultat qui doivent s’appliquer aux abscisses et aux ordonnées. Les options de sélection dans la liste 'Type de résultat' dépendent du Type de diagramme.

Définissez le type de résultat pour l’axe horizontal. Généralement, il s’agit de l’'Incrément'. Pour un diagramme de base, vous pouvez ensuite attribuer une déformation ou un effort interne à l’axe vertical, pour un diagramme de convergence, la déformation maximale.

Pour un diagramme de base, sélectionnez dans la liste 'Valeur' le type de déplacement, de rotation ou d’effort interne. Définissez ensuite l’'Objet' dont le résultat doit apparaître dans le diagramme, et spécifiez pour quel 'Nœud' cela se produit.

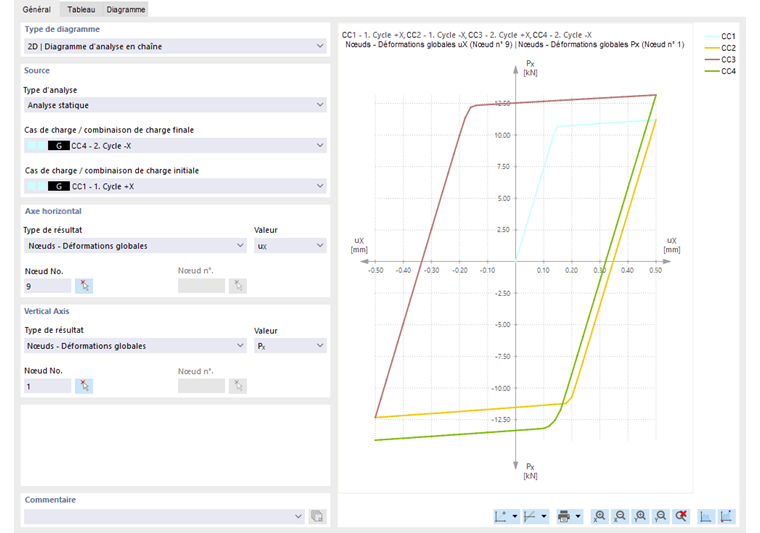

Pour un diagramme de calcul enchaîné, vous pouvez définir les cas de charge ou combinaisons de charges pour représenter le résultat global d’états de construction ou de chargement, par exemple pour analyser le comportement d’hystérésis d’un modèle de matériau plastique.

Diagramme

Le diagramme s’affiche dès que les résultats du cas de charge ou de la combinaison de charges sont disponibles. Si vous modifiez un critère, le graphique se met à jour automatiquement. Dans l’onglet Diagramme, vous pouvez examiner le diagramme en grand format.

La barre verte sous un diagramme de convergence (voir la boîte de dialogue Nouveau diagramme de calcul) correspond à l’évolution de la convergence telle qu’elle est représentée dans la fenêtre Progression du calcul .

Informations

Si le calcul est effectué en plusieurs pas de charge, vous devez activer l’option Enregistrer les résultats de tous les pas de charge dans les paramètres de l’analyse statique : Le diagramme affiche ainsi tous les résultats, et non seulement ceux de l’incrément le plus élevé.

Les boutons situés sous le diagramme ont les fonctions suivantes :

Bouton de liste avec options pour l’orientation des abscisses X et des ordonnées Y
Bouton de liste avec options pour la représentation linéaire ou logarithmique des valeurs X et Y
Bouton de liste d'impression Bouton de liste avec options pour imprimer le diagramme
Zoom dans l'axe X Agrandit la longueur des abscisses X
Raccourcir l'axe X Réduit la longueur des abscisses X
Allonger l'axe Y Agrandit la longueur des ordonnées Y
Raccourcir l'axe Y Réduit la longueur des ordonnées Y
Diagramme de solide Représente le diagramme avec un remplissage
Valeur maximale-minimale Indique la valeur maximale et minimale

Tableau

L’onglet Tableau est disponible dès que les résultats du cas de charge ou de la combinaison de charges sont disponibles.

Le tableau répertorie les valeurs qui ont été calculées dans les différentes itérations et incréments de charge. Comme mentionné ci-dessus, pour un calcul incrémentiel, les résultats de chaque pas de charge doivent être enregistrés.

Les valeurs de la ligne sélectionnée sont indiquées sur la droite dans le diagramme.

Diagramme

L’onglet Diagramme est disponible dès que les résultats du cas de charge ou de la combinaison de charges sont disponibles.

Le diagramme est représenté ici en vue plein écran. Cela facilite l’évaluation ciblée.

Le bouton de liste Imprimez immédiatement offre différentes possibilités que vous pouvez utiliser pour la documentation du diagramme (voir le chapitre Graphiques).

Informations

Vous pouvez également évaluer les diagrammes dans le tableau Diagrammes de calcul qui est disponible dans la sous-catégorie 'Aperçu' de l’analyse statique.
