Armatures de poinçonnement

Avec les « armatures de poinçonnement », vous définissez comment l’armature contre le poinçonnement est disposée dans une surface. Les paramètres pour les redans et les branches sont, comme les armatures de surface, à comprendre comme des types que vous attribuez ensuite aux nœuds correspondants. Les possibilités de disposition des armatures sont adaptées à la norme de dimensionnement.

Possibilités de saisie

Dans le programme, plusieurs possibilités s’offrent à vous pour saisir des armatures de poinçonnement.

Menu contextuel du navigateur

Dans le Navigateur - Données, faites un clic droit sur l’entrée Armatures dans la catégorie Armatures de poinçonnement. Dans le menu contextuel, sélectionnez ensuite Nouvelle armature de poinçonnement.

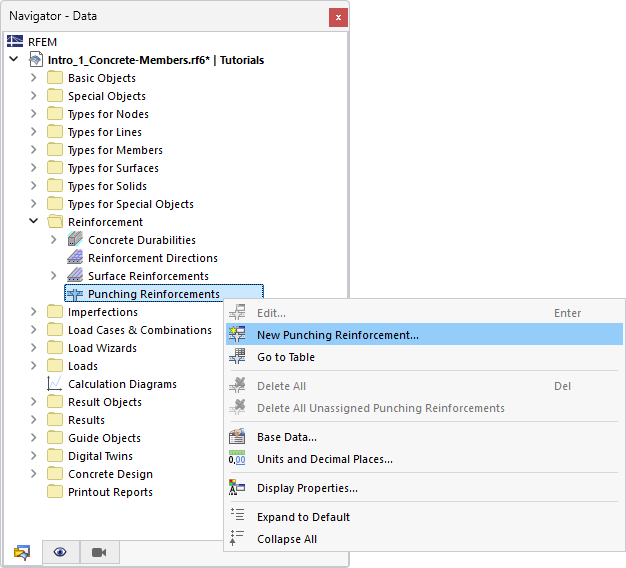

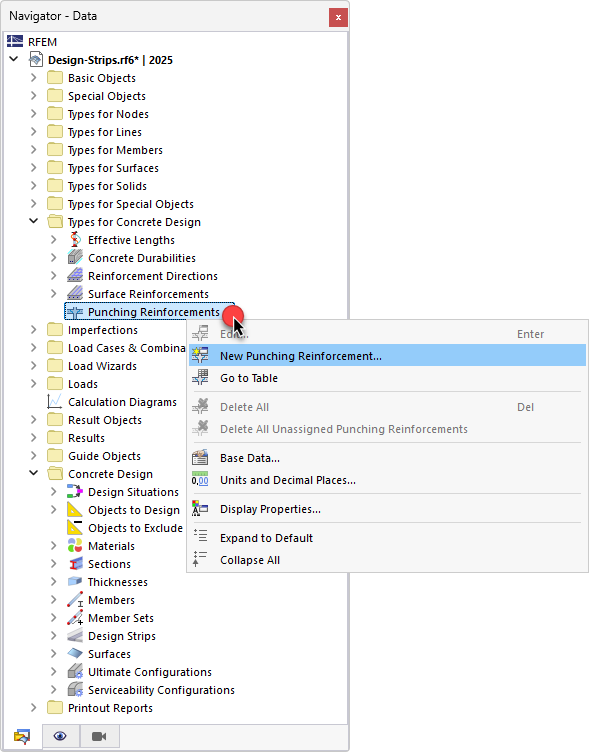

Définir les armatures de poinçonnement via le menu contextuel du navigateur

Tableau

Dans le tableau, définissez la catégorie principale Structure et la sous-catégorie Armatures. Dans la feuille de tableau Armatures de poinçonnement, effectuez un double-clic dans une ligne vide.

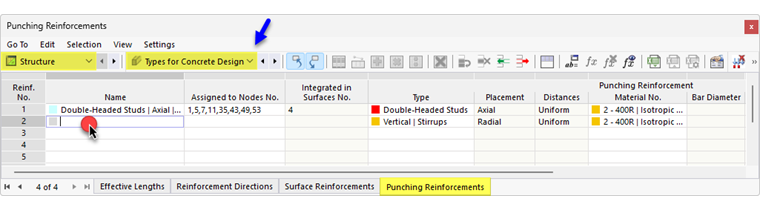

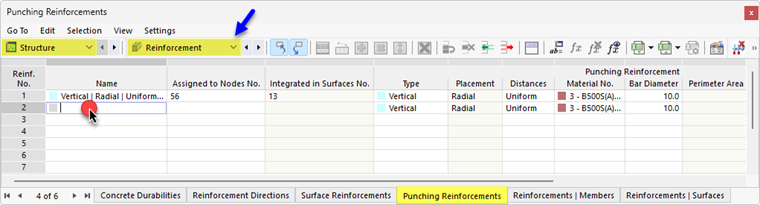

Définir l’armature de poinçonnement via le tableau

Propriété du nœud

Vous pouvez créer une nouvelle armature de poinçonnement directement comme propriété d’un nœud. Ouvrez la boîte de dialogue Modifier le nœud. Dans la section « Propriétés de dimensionnement », cochez la case Vérification au poinçonnement puis passez à l’onglet Dimensionnement béton - Nœuds de poinçonnement.

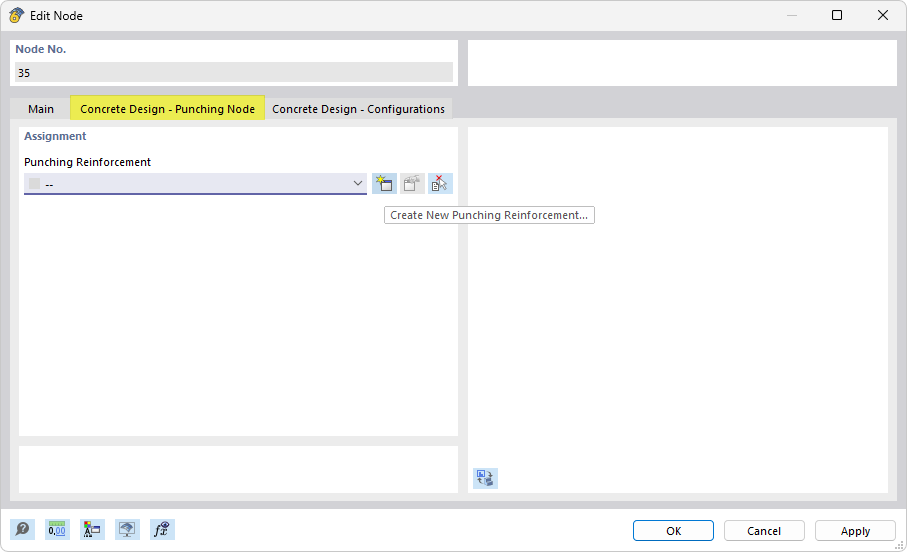

Définir les armatures de poinçonnement dans la boîte de dialogue « Modifier le nœud »

Base

Dans l’onglet Base, vous définissez les paramètres fondamentaux de l’armature de poinçonnement.

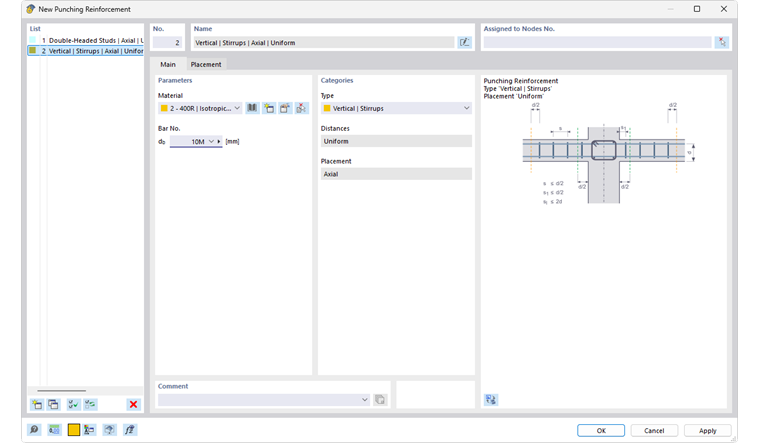

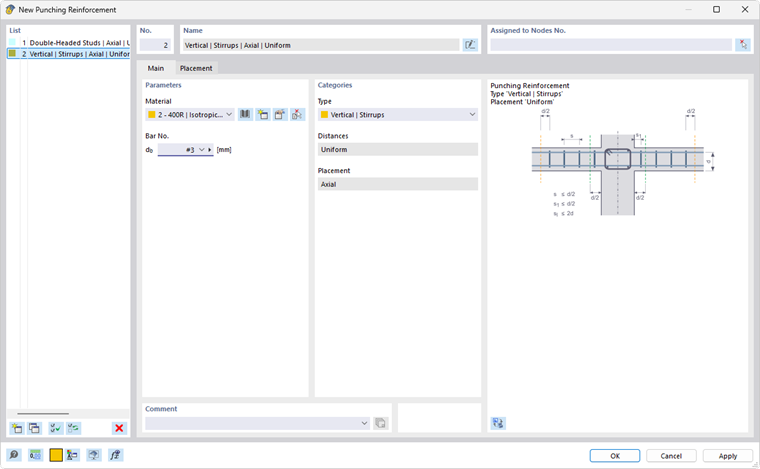

Nouvelles armatures de poinçonnement | Général

Paramètres

Matériau

Affectez un matériau à l’armature de poinçonnement. Si vous avez déjà défini l’acier à béton approprié dans le modèle, celui-ci est disponible dans la liste. Sinon, vous pouvez créer un nouveau matériau via le bouton en accédant à la bibliothèque des matériaux dans la boîte de dialogue Nouveau matériau. Cette bibliothèque est également directement accessible via le bouton . Le type de matériau « Acier à béton » y est prédéfini.

Via le bouton , vous pouvez modifier un matériau déjà attribué. Avec le bouton , vous avez la possibilité de reprendre graphiquement un acier à béton d’une autre surface.

Diamètre de barre

Définissez le diamètre d_s des étriers d’armature ou des goujons à tête. Plusieurs possibilités sont disponibles dans la liste. Vous pouvez également définir le diamètre de manière personnalisée.

Catégories

Type

Le type décrit la position géométrique de l’armature de poinçonnement. Pour le dimensionnement selon EN 1992, les options suivantes sont disponibles :

• Verticale (branches d’armature sans inclinaison oblique)
• Goujons à double tête | Tige nervurée (selon la directive technique européenne EOTA/ETA [1]), voir aussi Valeurs spécifiques au fabricant pour les goujons à tête)

Si le dimensionnement est effectué selon l’ACI 318 et la CSA A23.3, les possibilités suivantes sont disponibles dans la liste :

• Verticale | Étrier
• Verticale | Plusieurs branches
• Verticale | Branche de cisaillement
• Goujon à double tête
• Goujon à tête avec rail de base

Les types sont chacun esquissés dans le graphique de la boîte de dialogue.

Espacements

Définissez comment les branches ou les goujons à tête de l’armature de poinçonnement sont répartis dans les redans. Pour le dimensionnement selon EN 1992, les possibilités suivantes sont disponibles dans la liste :

• Verticale :
  • Constant
  • Différent
• Goujons à double tête :
  • Dalle | Uniforme
  • Fondation | Uniforme
  • Général

Si le dimensionnement est effectué selon l’ACI 318 ou la CSA A23.3, seule une répartition constante est possible.

Dans l’onglet Placement, vous pouvez définir en détail la disposition de l’armature.

Placement

Le type décrit où l’armature de poinçonnement est placée : pour le dimensionnement selon EN 1992, les étriers sont disposés de manière « radiale » dans les redans. Si les vérifications au poinçonnement sont effectuées selon l’ACI 318 et la CSA A23.3, les éléments d’armature sont placés « axiale ment ».

Placement

Dans l’onglet Placement, vous définissez comment l’armature de poinçonnement est disposée. Les possibilités de saisie sont adaptées à la spécification de la section Catégories de l’onglet « Base ».

Constant (étriers)

Pour une disposition constante, les étriers sont répartis uniformément dans les différents redans.

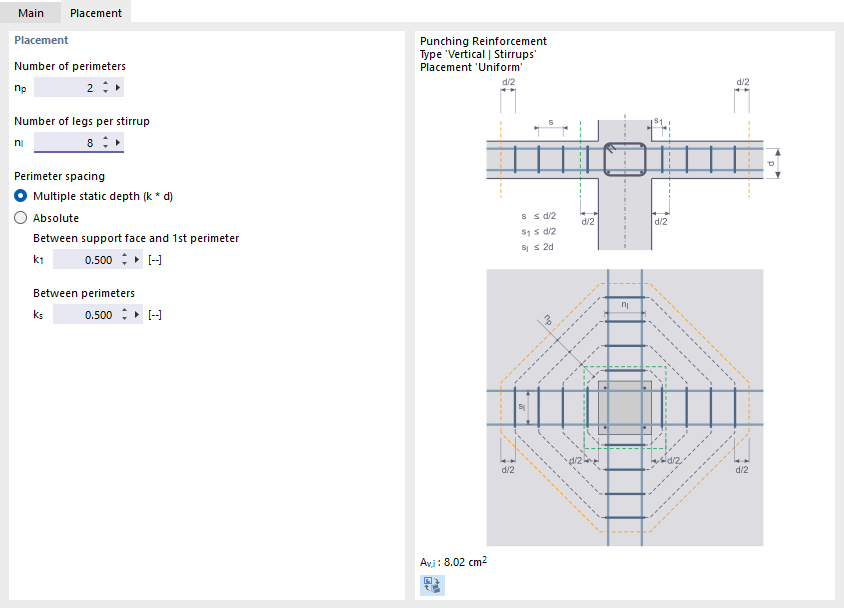

Poinçonnement avec une répartition uniforme

Définissez le nombre de redans n_p et le nombre de branches dans chaque redan n_l. Ainsi, le même nombre d’étriers est disposé dans chaque redan.

L’espacement des redans peut être déterminé automatiquement comme « Hauteur utile multiple (k * d) » ou défini en tant qu’« Absolu » avec des espacements personnalisés. Les paramètres sont représentés dans le graphique de la boîte de dialogue.

Différent (étriers) / Général (goujons)

Pour le dimensionnement selon EN 1992, vous pouvez également disposer l’armature de poinçonnement – étriers ou goujons à tête – de manière personnalisée.

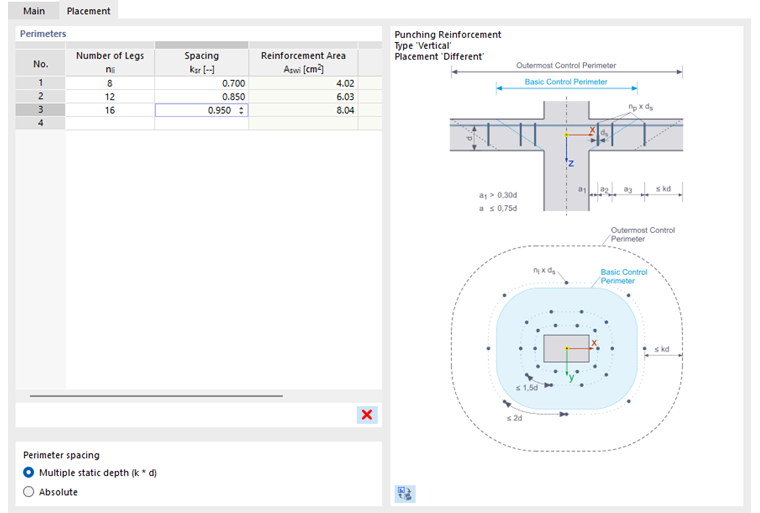

Armature de poinçonnement avec distribution différente

Dans le tableau, définissez le nombre de branches ou le nombre de goujons n_li et l’espacement k_sr du redan. Chaque ligne décrit les paramètres d’un redan.

Dalle/Fondation | Uniforme (goujons)

Pour une disposition uniforme de l’armature de poinçonnement dans la dalle ou dans la fondation, les goujons sont répartis à intervalles égaux par redan.

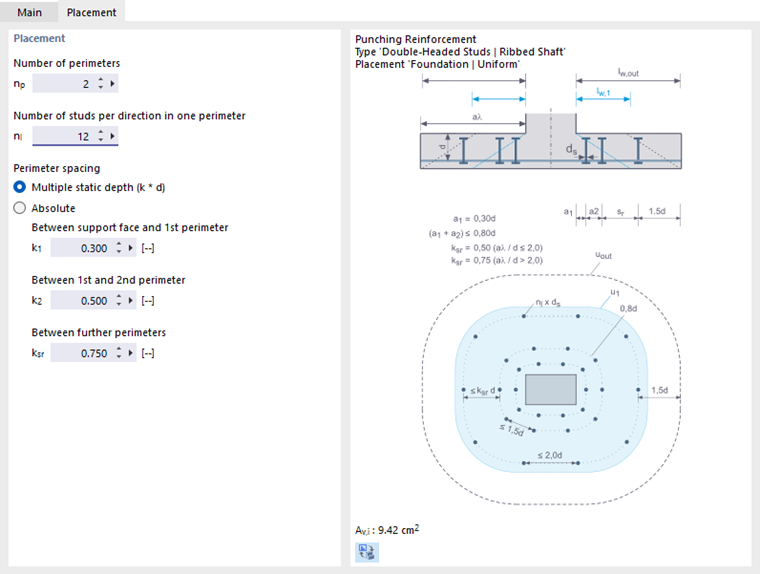

Armature à goujons à tête avec répartition uniforme pour fondation

Définissez le nombre de redans n_p et le nombre de goujons n_l dans chaque redan. Ainsi, le même nombre de goujons est disposé dans chaque redan.

L’espacement des redans peut être déterminé automatiquement comme « Hauteur utile multiple (k * d) » ou défini en tant qu’« Absolu » avec des espacements personnalisés. Les paramètres sont représentés dans le graphique de la boîte de dialogue.

Valeurs spécifiques au fabricant pour les goujons à tête

Le dimensionnement des nœuds de poinçonnement avec des goujons à double tête repose sur la règle technique EOTA TR 060 [1]. Les fabricants de goujons à double tête ou de rails de goujons se réfèrent également à cette norme de dimensionnement. Pour le marquage CE, les produits doivent être testés quant à leur aptitude technique et homologués avec un certificat ETA correspondant.

Pour le dimensionnement dans le programme, vous avez besoin des homologations ETA spécifiques aux produits. Celles-ci sont généralement fournies par les fabricants. Les valeurs de ces homologations peuvent varier d’un fabricant à l’autre. Vous devriez donc vérifier si les paramètres sont correctement enregistrés dans la configuration de dimensionnement :

1. Appelez la boîte de dialogue Modifier la configuration de la résistance.
2. Passez à l’onglet Paramètres de la norme.
3. Faites défiler jusqu’à la dernière catégorie Résistance au poinçonnement - Goujons à tête - EOTA TR60

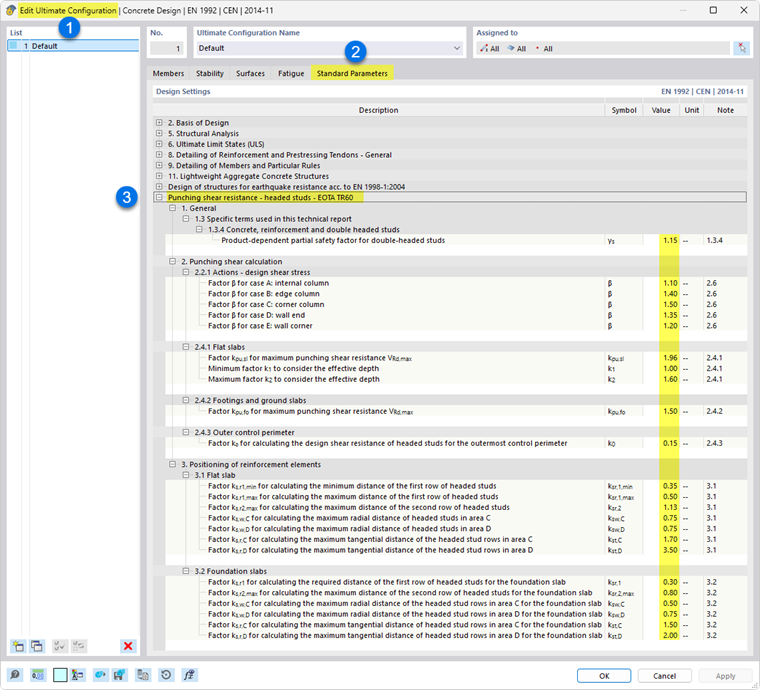

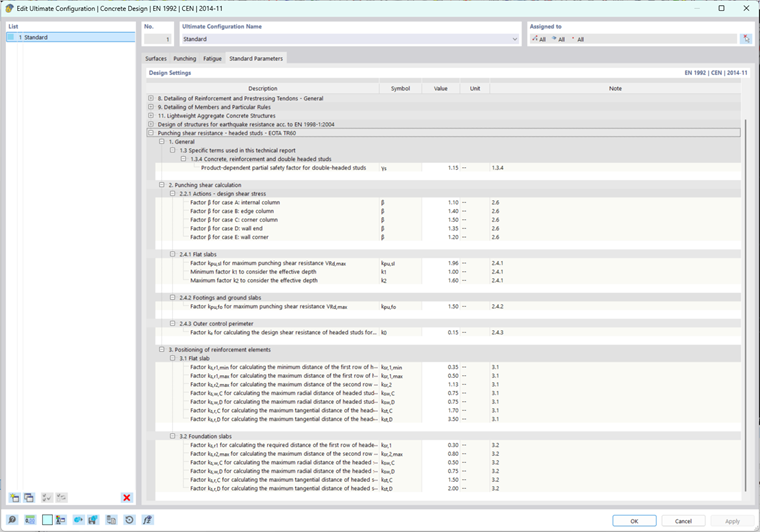

Vérifier les paramètres des goujons à tête selon l’EOTA TR 060
